Номер по Госреестру СИ: 57778-14
57778-14 Счетчики газа ротационные
(RABO.E)
Назначение средства измерений:
Счетчики газа ротационные RABO.E (далее - счетчик) предназначены для измерения количества израсходованного природного газа по ГОСТ 5542-87,паров сжиженного углеводородного газа по ГОСТ 20448-90, пропана, бутана, азота, воздуха, при проведении коммерческого учета на объектах газопотребления.

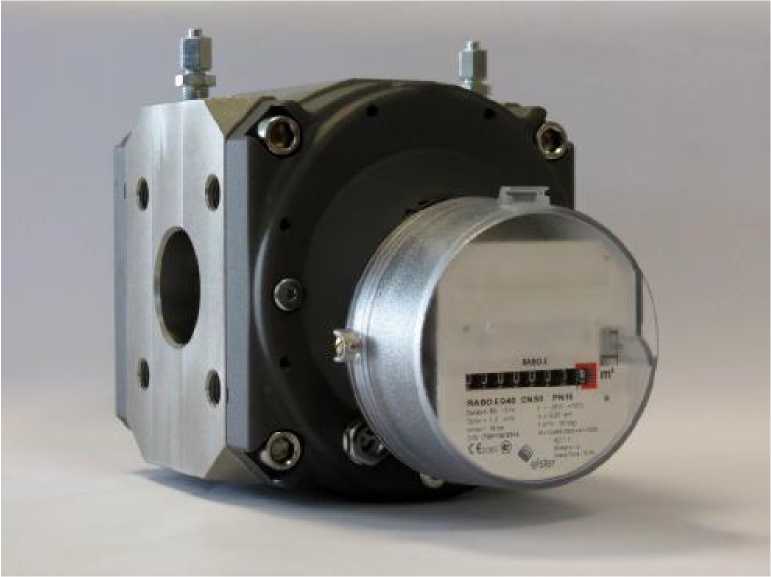

Внешний вид.
Счетчики газа ротационные
Рисунок № 1
Внешний вид.
Счетчики газа ротационные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 02.07.2019
Номер записи - 148297
ID в реестре СИ - 370697
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
рабо е, нет модификации, ГВ-15, RАВО G160, RABO.E G65, RABO.E G40, RABO.E G16, RABO.E G100, RABO-G40, RABO G65 - S1D, RABO G25, RABO G16, G250, elster,
Производитель
Изготовитель - Фирма "Elster s.r.o."
Страна - СЛОВАКИЯ
Населенный пункт -
