Номер по Госреестру СИ: 36708-13
36708-13 Счетчики газа диафрагменные с встроенной механической температурной компенсацией
(BK-G40T, BK-G65T, BK-G100T)
Назначение средства измерений:
Счетчики газа диафрагменные ВК-Ст4С)Т. BK-G65T, ВК-СИСЮТ с встроенной механической температурной компенсацией (далее счетчики газа) предназначены для измерения и учета, прошедшего через них объёма газа (природного, пропан-бутана и воздуха).
Внешний вид.
Счетчики газа диафрагменные с встроенной механической температурной компенсацией
Рисунок № 1
Внешний вид.
Счетчики газа диафрагменные с встроенной механической температурной компенсацией
Рисунок № 2
Внешний вид.
Счетчики газа диафрагменные с встроенной механической температурной компенсацией
Рисунок № 3
Внешний вид.
Счетчики газа диафрагменные с встроенной механической температурной компенсацией
Рисунок № 4
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 27.03.2024
Номер записи - 123707
ID в реестре СИ - 346107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ХВ-15, Счетчик диафрагменный газовый BK-G40Т, ГВ-15, ВК-G4Т, BK-G6, BK-G40T, BK-G65T, BK-G100T, BK-G40T, BK G40T, BK G4,
Производитель
Изготовитель - Фирма "Elster s.r.o."
Страна - СЛОВАКИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2799 дн.
Приказы РСТ, где упоминается данный тип СИ
№2100 от 2014.12.24 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41626-09 - 43319-09)
№545 от 2018.03.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№2478 от 2019.10.17 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Счетчики газа диафрагменные с встроенной механической температурной компенсацией (BK-G40T, BK-G65T, BK-G100T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Elster s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14489-08 01.04.2013 |
Счетчики газа ротационные, RVG Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
5 лет |
|
30894-05 20.07.2021 |
Счетчики газа объемные диафрагменные, BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6)T Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
10 лет |
|
36706-08 27.03.2024 |
Счетчики газа диафрагменные, BK-G40, BK-G65, BK-G100 Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ МП |
10 лет |
|
36708-13 27.03.2024 |
Счетчики газа диафрагменные с встроенной механической температурной компенсацией, BK-G40T, BK-G65T, BK-G100T Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ МП |
8 лет |
|
42880-09 01.01.2015 |
Счетчики холодной и горячей воды крыльчатые, одноструйные, сухоходные, S, мод. S100, S2000 Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
42881-09 01.01.2015 |
Счётчики холодной и горячей воды турбинные, H, мод. H4000, H4000P Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
42882-09 01.01.2015 |
Счетчики холодной воды комбинированные, C, мод. C3100, C4000 Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
6 лет |
|
42883-09 01.01.2015 |
Счетчики холодной и горячей воды крыльчатые, многоструйные, M, мод. M100, M110, M120, M140, M170, M190 Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
57778-14 02.07.2019 |
Счетчики газа ротационные, RABO.E Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
ОТ |
8 лет |
|
36708-13 10.09.2018 |
Счетчики газа диафрагменные с встроенной механической температурной компенсацией, BK-G40T, BK-G65T, BK-G100T Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
8 лет | |
|
36706-08 16.08.2018 |
Счетчики газа диафрагменные, BK-G40, BK-G65, BK-G100 Фирма "Elster s.r.o." (СЛОВАКИЯ ) |
10 лет |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Счетчики газа диафрагменные с встроенной механической температурной компенсацией (BK-G40T, BK-G65T, BK-G100T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РЦСМ" (RA.RU.312866) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ОАО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ВОРОНЕЖ" (РОСС RU.0001.310276) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (41) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Стандарт-Юг" (РОСС RU.0001.310253) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УНИВЕРСАЛ" (RA.RU.312100) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ГК "СТАНДАРТ СЕРВИС" (RA.RU.312881) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ВЛАДИМИР" (RA.RU.311801) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики газа диафрагменные с встроенной механической температурной компенсацией (BK-G40T, BK-G65T, BK-G100T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
1159 | 4751 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 4751 |
|
ФБУ Курский ЦСМ Курская область |
3007 | 4751 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
3714 | 4751 |
|
ФБУ Тамбовский ЦСМ Тамбовская область |
9521 | 4751 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на счетчик газа и на титульные листы паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным BK-G40T, BK-G65T, BK-G100T с встроенной механической температурной компенсациейГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы "Elster s.r.o.", Словакия
Поверка
Поверкаосуществляется по документу МП 208-017-2016 «ГСИ. Счетчики газа диафрагменные ВК-G, ВК-GT. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.
Основные средства поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений от 0,016 до 40 м3/ч с погрешностью не более ±0,5 % (регистрационный номер в Федеральном информационном фонде 56748-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу, установленную на корпус отсчетного устройства.
Изготовитель
Elster s.r.o., СловакияNam. Dr. A. Schweitzera 194
916 01 Stara Tura, Slovakia
Тел.: +421 32 775 3250; Факс:+421 32 775 2658
E-mail: radoslav.masar@honeywell.com
www.elster.sk
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Счетчики газа состоят из измерительного механизма, корпуса и отсчетного устройства. Измерительный механизм состоит из набора камер со встроенными мембранами. Кривошипношатунные механизмы преобразуют поступательное движение мембран во вращательное, которое через магнитную муфту передается отсчетному устройству.
Измерительный механизм помещен в газонепроницаемый корпус.
Счетчики газа имеют встроенный механический температурный компенсатор, который обеспечивает приведение измеренного значения объема газа к температуре 2С °С в диапазоне температур от минус 25 до плюс 4С °С.
К счетчику газа может быть подключен низкочастотный датчик импульсов типа IN-Z6X для дистанционной передачи информации, срабатывающий от магнитной вставки, встроенной в ролик младшего разряда отсчетного устройства. Датчик импульсов может быть выполнен с разъединяющим кабелем, либо с зажимами для подключения кабеля, либо с выходным коннектором. Присоединение к трубопроводу - фланцевое.
Отсчетное устройство может быть выполнено в следующих вариантах:
-
- механическое отсчетное устройство;
-механическое отсчетное устройство с дополнительным счетчиком системы CHEKKER, показывающим контрольное число, находящееся в определенной зависимости с показаниями счетчика. Счетчик газа оснащен пломбой, без нарушения которой невозможен доступ у отсчетному устройству и устройствам, препятствующим обратному ходу счетного механизма.
По индивидуальному заказу счетчики могут поставляться в следующих исполнениях:
-
- тип Е - одноштуцерное исполнение;
-
- тип Zh - исполнение с вертикальным подводом и отводом газа;
-
- тип Zv - исполнение с горизонтальным подводом и отводом газа.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид счетчиков

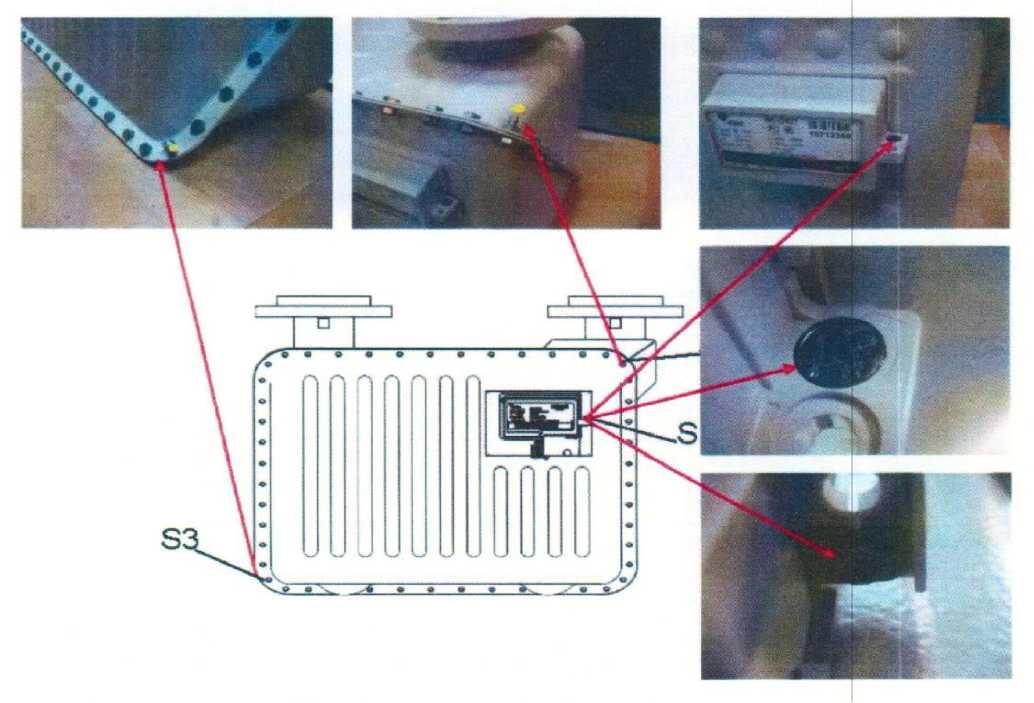

Рисунок 2 - Схема пломбировки от несанкционированного доступа, S - обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
|
Наименование характеристик |
BK-G40T |
BK-G65T |
В! |
K-G100T | ||||||
|
E |
Zh |
Zv |
E |
Zh |
Zv |
E |
Zh |
Zv | ||
|
Диаметр условного прохода, Ду, мм |
65/80 |
80/100 |
100 | |||||||
|
Расход, м3/ч: - максимальный (Q макс.); |
65 |
100 |
160 | |||||||
|
- номинальный (Q ном.); |
40 |
64 |
100 | |||||||
|
- минимальный (Q мин.) |
0,4 |
0,65 |
1,0 | |||||||
|
Порог чувствительности, м3/ч |
0,02 | |||||||||
|
Изменение относительной погрешности счетчика, вызванное отклонением температуры измеряемой среды от нормальной, при изменении температуры на 1°С, не более, % |
0,1 | |||||||||
|
Максимальное рабочее давление, кПа |
50 | |||||||||
|
Потеря давления, не более, Па |
300 | |||||||||
|
Пределы допускаемой-относительной | ||||||||||
|
погрешности в диапазоне расходов, %: | ||||||||||
|
Qмин. — Q < 0,1 Qном. |
±3,0 | |||||||||
|
0,^ном. — Q — Qмакс. |
±1,5 | |||||||||
|
Емкость отсчетного устройства, м3 |
999999 |
9999999 | ||||||||
|
Цена деления малого разряда, л |
2 |
20 | ||||||||
|
Цена импульса, имп./м3 |
10 |
1 | ||||||||
|
Температура рабочей среды, °С |
от - |
25 до +40 | ||||||||
|
Температура окружающей среды, °С |
от |
40 до +55 | ||||||||
|
Межцентровое расстояние между |
0 |
510 |
570 |
0 |
640 |
680 |
0 |
710/ |
800 | |
|
фланцами, мм |
430 | |||||||||
|
Габаритные размеры, мм, не более |
470 |
470 |
327 |
470 |
460 |
327 |
621 |
608 |
577 | |
|
-высота |
564 |
710 |
564 |
564 |
840 |
564 |
740 |
950 |
800 | |
|
-длина -ширина |
392 |
392 |
392 |
392 |
392 |
392 |
571 |
571 |
571 | |
|
Масса, кг, не более |
26 |
30 |
28 |
28 |
32 |
29 |
100 |
105 |
95 | |
