Номер по Госреестру СИ: 57766-14
57766-14 Счётчики аэрозольных частиц
(LASAIR II 110)
Назначение средства измерений:
Счётчики аэрозольных частиц LASAIR II 110 (далее - счётчики) предназначены для измерения счётной концентрации аэрозольных частиц в воздухе и неагрессивных газах.
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО). Встроенное ПО предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т.д.
Управление счётчиками осуществляется с помощью встроенного ПО через интерфейс счётчика, либо с помощью персонального компьютера через web-интерфейс. К метрологически значимой части относится всё ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентифик ационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
2.0.6t |
- |
- |
- |
Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.
Счётчики имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик учтено влияние ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц LASAIR II 110
1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с документом Р 50.2.047-2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки».
Проверка идентификационных данных ПО осуществляется в соответствии с приложением Q руководства по эксплуатации.
Основные средства поверки:
рабочие эталоны для измерения счетной концентрации аэрозолей в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». Относительная погрешность измерения счетной концентрации аэрозолей не более ±10 %.
Изготовитель
«Particle Measuring Systems inc.», США. адрес: 5475 Airport Blvd Boulder, CO 80301, USA.
тел: +1-303-443-7100, +1-800-238-1801
факс: +1-303-449-6870
www.pmeasuring.com, e-mail: info@pmeasuring.com
Заявитель
ООО «НПП «ФОЛТЕР»
адрес: 142211, г. Серпухов, Московская обл., ул. 1-ая Московская, д. 46 тел/факс: +7 (4967) 350157
www.folter.ru, e-mail: folter@yandex.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
тел: +7 (812) 2517601, факс: +7 (812) 7130114
www.vniim.ru, e-mail: info@vniim.ru
Принцип действия счётчиков основан на регистрации рассеянного оптического излучения. В качестве источника света в счетчиках используется лазерный диод. Излучаемый источником свет попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного света осуществляется фотоприемником, расположенным под углом 90 градусов по отношению к источнику излучения. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц.
Конструктивно счётчики выполнены в виде единого блока (рис. 1).
Отбор проб осуществляется посредством встроенного насоса с номинальным значением объёмного расхода 28,3 дм3/мин.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц.
Счётчики оснащены цифровыми интерфейсами RS-232, Ethernet, USB и токовым выходом (4-20) мА, предназначенными для подключения к персональному компьютеру, подключения внешнего датчика оценки температуры/влажности, считывания результатов измерений и объединения в систему непрерывного мониторинга.

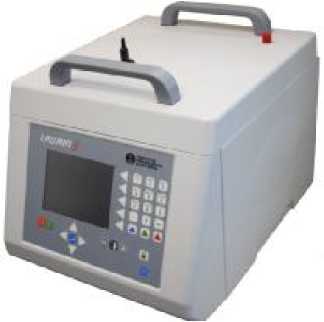

Рисунок 1 - Внешний вид счётчика
Основная комплектность поставки приведена в таблице 2.
Таблица 2
Наименование |
Количество |
Счётчики аэрозольных частиц LASAIR II 110 (зав.№№ 83256, 83258, 83262, 83263, 83264) с комплектом ЗИП |
5 шт. |
Руководство по эксплуатации |
5 экз. |
-
1. Диапазон измерения счётной концентрации аэрозольных частиц, м-3
от 10403 до 17406
±20
450 х 350 х 320
17
250
-
2. Пределы допускаемой относительной погрешности, %
-
3. Габаритные размеры (Д х Ш х В), мм
-
4. Масса, кг
-
5. Потребляемая мощность, В^А, не более
-
6. Электрическое питание: от внешней сети переменного тока с напряжением (230±23) В
и частотой (50±1) Гц.
5000
5
от 15 до 30
от 10 до 85
от 84 до 106,7
-
7. Наработка на отказ, ч, не менее
-
8. Средний срок службы, лет
-
9. Условия эксплуатации:
-
- диапазон температуры окружающей среды, °С
-
- диапазон относительной влажности (без конденсата). %
-
- диапазон атмосферного давления, кПа
