Номер по Госреестру СИ: 52894-13
52894-13 Счётчики аэрозольных частиц
(Airnet 510)
Назначение средства измерений:
Счётчики аэрозольных частиц Airnet 510 (далее - счётчики Airnet 510) предназначены для измерения счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды».
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Программное обеспечение
Программное обеспечение позволяет устанавливать режимы измерений, производить сбор, обработку, сохранение данных, полученных с помощью анализатора, проводить настройку параметров отображения и записи результатов измерений.
Счётчики Airnet 510 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. Метрологически значимой частью ПО «Pharmaceutical Net» является модуль «fac_view.exe». Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Pharmaceutical Net |
fac_view. exe |
3 |
fe05bdcdac2ad54cf12a a0be8e05bb47 |
MD5 |
Влияние программного обеспечения на метрологические характеристики счётчиков Airnet 510 учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель счётчиков Airnet 510 и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц Airnet 5101. ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу Р 50.2.047 - 2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки.
Основные средства поверки: рабочие эталоны для измерения счетной концентрации аэрозолей в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». Относительная погрешность измерения счетной концентрации аэрозолей не более ± 8 %.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»190005, г. Санкт-Петербург, Московский пр., 19
Тел: (812) 251-76-01, факс: (812) 713-01-14, http://www.vniim.ru
Принцип действия счётчиков Airnet 510 основан на регистрации рассеянного оптического излучения. В качестве источника света в счетчиках используется лазерный диод. Излучаемый источником свет попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного света осуществляется фотоприемником, расположенным под углом 90 градусов по отношению к источнику излучения. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц.
Конструктивно счётчики Airnet 510 выполнены в виде единого блока (рис. 1).
Отбор проб осуществляется посредством внешнего насоса, подключаемого к выходному штуцеру счетчика, с номинальным значением расхода 28,3 дм3/мин.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц.
Счётчики Airnet 510 оснащены цифровыми интерфейсами RS-232, RS-485, Ethernet, предназначенными для подключения к персональному компьютеру, считывания результатов измерений и объединения в систему непрерывного мониторинга.

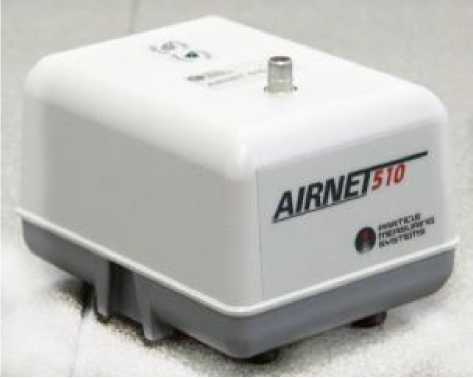

Рис. 1 - Внешний вид счётчиков Airnet 510
Диапазон измерения счетной концентрации аэрозольных частиц, дм-3 Пределы допускаемой относительной погрешности, % Масса, кг
Габаритные размеры, Д х Ш х В, мм
Потребляемая мощность, В-А
1.
2.
-
3.
-
4.
-
5.
-
6.
7.
от 10 до 2404
± 20
0,73
135 х 97 х 90
15
Электрическое питание: от внешней сети постоянного тока напряжением, В 24
Условия эксплуатации:
диапазон температуры окружающей среды, °С
от 4 до 35
-
- диапазон относительной влажности, %
от 10 до 85
от 84 до 106,7 5000
5
-
- диапазон атмосферного давления, кПа
-
8. Наработка на отказ, ч
-
9. Средний срок службы, лет
