Номер по Госреестру СИ: 57698-14
57698-14 Измерители комбинированные с каналом мутности
(M800)
Назначение средства измерений:
Измерители комбинированные М800 с каналом мутности (далее - измерители) предназначены для измерений рН, удельной электрической проводимости жидких сред, массовой концентрации кислорода в жидких средах, массовой концентрации растворенного озона, мутности, массовой концентрации общего органического углерода, массовой концентрации растворенного углекислого газа и расхода жидкости с одновременным измерением температуры и температурной компенсацией результатов измерений.
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 1
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 2
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 3
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 4
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 5
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 6
Внешний вид.
Измерители комбинированные с каналом мутности
Рисунок № 7
Программное обеспечение
Измерители имеют встроенное программное обеспечение:
-
- ПО «SW» специально разработанное для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и сохранения результатов измерений, имеет функцию Intelligent Sensor Management (ISM) автоматического распознавания датчика и считывания сохраненных данных калибровки, типа датчика, времени и даты со встроенного в датчик модуля памяти.
-
- ПО для датчиков типа ISM «InLab ISM» для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики измерителей учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение | |
SW |
InLab ISM | |
Идентификационное наименование ПО |
SW.bin |
ISM.bin |
Номер версии (идентификационный номер) ПО |
не ниже 0.23.03 |
не ниже 3.0 |
Цифровой идентификатор ПО |
3C725PP96F159J2KW |
8F260UY10F845F4LR |
3V294659378S2L5X |
6P268900267SPX1E | |
Алгоритм вычисления цифрового | ||
идентификатора |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным М800 с каналом мутности
Поверка
Поверка осуществляется по документу МП-242-1335/1-2014 «Измерители комбинированные M800 с каналом мутности. Методика поверки», утвержденному ФГУП «ВНИИМим. Д. И. Менделеева» 15.04.2014 г.
Основные средства поверки:
-
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99, рег. № 45142-10;
-
- рабочие эталоны удельной электрической проводимости 2-го разряда - эталонные растворы по ГОСТ 8.457-2000, ГСО 7374-97, ГСО 7375-97, ГСО 7376-97, ГСО 7377-97, ГСО 7378-97;
-
- ГСО 7271-96, Мутность (формазиновая суспензия);
-
- набор поверочных газовых смесей (ПГС) по ТУ 6-16-2956-92;
-
- вода дистиллированная по ГОСТ 6709-72;
-
- натрий сернистокислый, ч. д. а. по ГОСТ 195-77;
-
- серная кислота, х.ч. по ГОСТ 4204-77;
-
- калий йодистый, ч.д. а. по ГОСТ 4342-77;
-
- крахмал растворимый по ГОСТ 10163-76;
-
- натрий серноватистокислый (стандарт-титр) по ТУ 609-2540-87;
-
- салициловая кислота по ТУ 25.11.1136-75;
-
- сахароза, ч.д.а. по ГОСТ 5833-75;
-
- весы аналитические, наибольший предел взвешивания 200 г, погрешность не более 0,1 мг, рег. № 26554-04;
-
- термометр лабораторный ТЛ-4 класс точности 1, рег № 303-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на измерители, как указано на рис. 2.
Заявитель
Акционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, офис 6
Телефон: +7 (495) 777-7077
Факс: +7 (495) 777-70-77
E-mail: inforus@mt.com
Web-сайт: www.mt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия канала измерения pH основан на измерении ЭДС электродной системы, образуемой pH-электродами.
Принцип действия канала измерения удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия каналов измерения массовой концентрации растворенного кислорода и массовой концентрации растворенного озона основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).
Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.
Принцип измерения мутности растворов основан на измерении обратного рассеяния света, отраженного от частиц раствора.
Канал измерения расхода жидкости действует по принципу вихревых и лопастных расходомеров.
Принцип измерения растворенного углекислого газа основан на катарометрии - изменении теплопроводности газа.
Измерители состоят из микропроцессорного блока с жидкокристаллическим дисплеем с подсветкой и сенсорной клавиатурой, и соответствующих первичных преобразователей (далее -электродов/датчиков), позволяющих проводить отдельное или одновременное измерение рН, удельной электрической проводимости, концентрации растворенного кислорода, температуры, расхода жидкости, концентрации растворенного озона и общего органического углерода в любой комбинации. Количество одновременно измеряемых параметров - до двух. К измерителю можно подключать как аналоговые, так и цифровые датчики. В последнем случае к маркировке измерителя добавляется надпись «ISM».
Измерители имеют до восьми свободно программируемых аналоговых токовых выходных сигналов от (0)4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; до восьми программируемых релейных контактов: максимум, минимум, аварийная сигнализация, промывка.
Измерители поставляются в исполнении для настенного монтажа.
Общий вид измерителя и первичных преобразователей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2

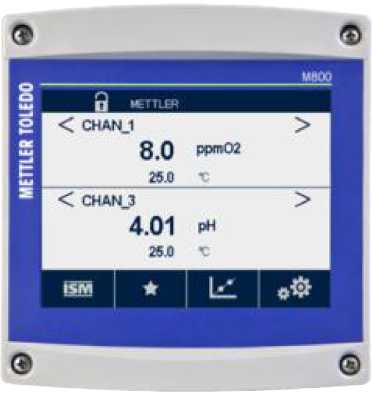

Рисунок 1а - Общий вид измерителя комбинированного М800 с каналом мутности

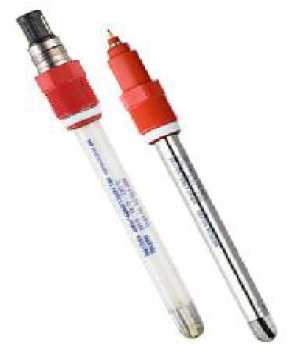

Рисунок 1б - Датчик In-
Pro325xi/426xi/480xi/310xi/ 200xi/pHUre

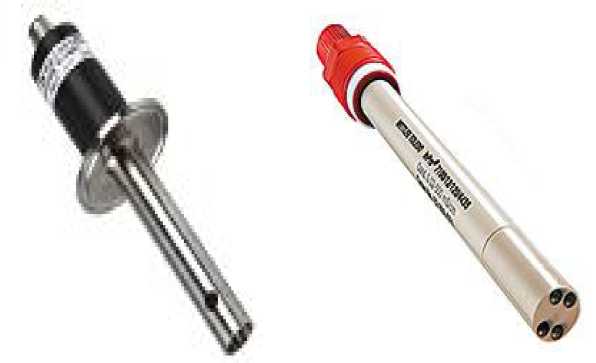

Рисунок 1 в - Датчик
UniCond2c
Рисунок 1 г - Датчик
Cond4c

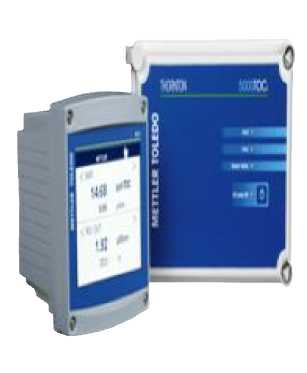

Рисунок 1 д - Датчик 5000TOCi

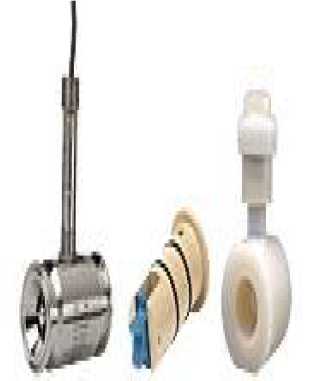

Рисунок 1 е - Датчик In-Line
Paddlewheel Flow, Flat Paddlewheel, Vortex Flow

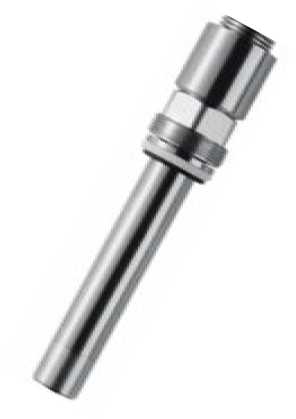

Рисунок 1 ж - Датчик мутности InPro8200
Рисунок 1з - Датчик мут
ности InPro8100

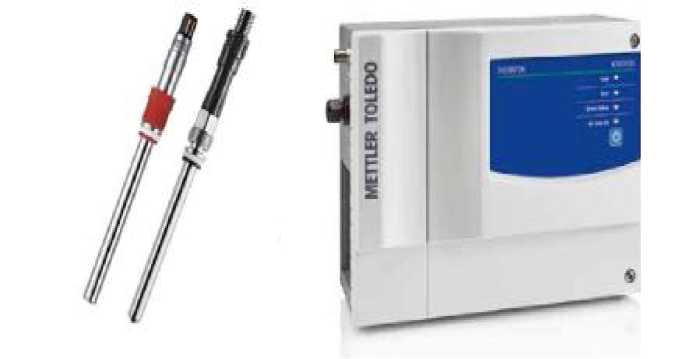

Рисунок 1 и - Датчик
6000TOCi
Место нанесе
ния пломбы
«ТТ|.ЕП
I < CHANJ | ||
8.0 25 J |
ppm 02 | |
< CHAN 3 |
> | |
4.01 |
pH | |
25Л | ||
|sm * |
Ll |
Место нанесения знака поверки
Рисунок 2 Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки измерителя комбинированного М800 с каналом мутности
Таблица 4 -
Наименование |
Обозначение |
Количество |
Блок микропроцессорный |
- |
1 шт. |
Комплект датчиков |
- |
1 компл.* |
Соединительные кабели для датчиков |
- |
1 компл. |
Монтажные приспособления |
- |
1 компл |
Монтажные корпуса |
- |
1 компл.* |
Комплекты запасных мембран |
- |
1 компл.* |
Устройства для тестирования измерителя, электродов и датчиков |
- |
1 компл.* |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Внутренние электролиты и чистящие растворы |
- |
1 компл.* |
Комплект градуировочных растворов |
- |
1 компл.* |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП-242-1335/1-2014 |
1 экз. |
* Определяются и поставляются по требованию заказчика. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний: pH |
от -1 до 15 |
УЭП:
|
от 0,002 до 500 |
от 0,02 до 50000 | |
- с 4-хэлектродным датчиком, мСм/м |
от 0,01 до 650 |
расхода жидкости, м3/ч |
от 0,01 до 9999 |
массовой концентрации общего органического углерода, мкг/л |
от 0,05 до 2000 |
температуры, °С |
от -40,0 до +200,0 |
Диапазон измерений pH |
от 1 до 14 |
Пределы допускаемой абсолютной погрешности в режиме измерений pH |
±0,05 |
Диапазон измерений ЭДС, мВ |
от-1500 до +1500 |
Пределы допускаемой абсолютной погрешности в режиме измерений ЭДС, мВ |
±5 |
Диапазон измерений УЭП: с датчиком с кондуктометрической постоянной 0,01 см-1, мкСм/см |
от 1 до 500 |
с датчиком с кондуктометрической постоянной: 0,1 см-1, мкСм/см |
от 1 до 50000 |
с 4-хэлектродным датчиком, мСм/м |
от 0,1 до 650 |
Пределы допускаемой относительной погрешности в режиме измерений УЭП, % |
±5 |
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/ дм3 |
от 0,01 до 20 |
Пределы допускаемой приведенной (к диапазону) погрешности в режиме измерений массовой концентрации растворенного в воде кислорода, % |
±0,5 |
Диапазон измерений массовой концентрации растворённого озона, мг/ дм3 |
от 0,01 до 5 |
Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации растворённого озона, % |
±5 |
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3: с датчиком 5000TOCi |
от 50 до 1000 |
с датчиком 6000TOCi |
от 50 до 2000 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации общего органического углерода, % |
±10 |
Диапазон измерений массовой концентрации растворенного углекислого газа, мг/ дм3 |
от 0,001 до 15 |
Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации растворенного углекислого газа, % |
±5 |
Диапазон измерений расхода жидкости, м3/ч |
от 1 до 300 |
Пределы допускаемой относительной погрешности в режиме измерений расхода жидкости, % |
±5 |
Диапазон измерений мутности, ЕМФ |
от 5 до 4000 |
Пределы допускаемой приведенной (к диапазону) погрешности в режиме измерений мутности, % |
±5 |
Диапазон измерений температуры, °С |
от 0 до 95 |
Пределы допускаемой абсолютной погрешности в режиме измерений температуры, °С |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - длина |
150 |
- ширина |
158 |
- высота |
170 |
Масса, кг, не более |
1,6 |
Характеристики источника питания: напряжение, В |
от 187 до 242 |
частота, Гц |
50±1 |
потребляемая мощность, В-А, не более |
10 |
Условия эксплуатации: Температура окружающей среды, °С |
от -10 до +50 |
Относительная влажность воздуха, % |
0 до 95 (без конденсации) |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка на отказ, ч |
8000 |
