Номер по Госреестру СИ: 57694-14
57694-14 Набор мер коэффициентов передачи и отражения
(85053B)
Назначение средства измерений:
Набор мер коэффициентов передачи и отражения 85053B (далее - набор мер) предназначен для воспроизведения единицы волнового сопротивления в коаксиальных трактах.

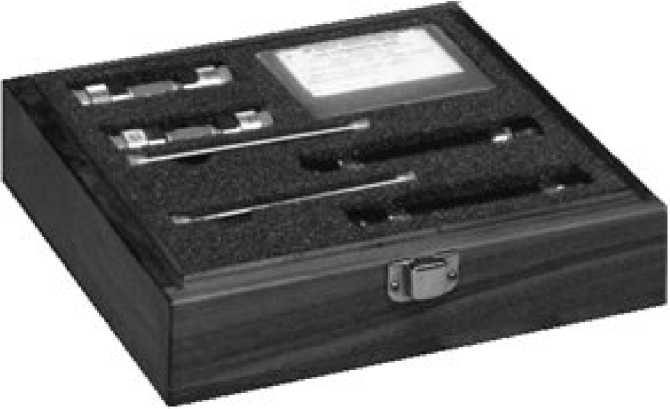

Внешний вид.
Набор мер коэффициентов передачи и отражения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 148203
ID в реестре СИ - 370603
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
85053B,
Производитель
Изготовитель - Фирма "Hewlett Packard"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Набор мер коэффициентов передачи и отражения (85053B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hewlett Packard"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14151-94 09.08.1999 |
Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным детекторами, HP 5890А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
МП | 1 год |
|
14151-97 01.01.2003 |
Хроматографы газовые, HP 5890 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14152-94 09.08.1999 |
Хроматографы газовые с масс-селективными детекторами НР 5890А/HP 5972A и HP G1801B, HP 5890А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14152-98 01.08.2003 |
Хроматографы газовые с масс-селективными детекторами, HP 5890A (хроматографы) / HP 5972A (детекторы) и HP G1801B (хроматографы) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14612-95 01.06.2000 |
Хроматографы жидкостные, HP 1050 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14648-95 01.07.2000 |
Масс-спектрометры с индуктивно связанной плазмой, HP 4500 ICP-MS Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15118-96 01.01.2001 |
Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным и масс-селективным детекторами, HP 6890 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
МП | 1 год |
|
15118-99 01.05.2004 |
Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным и масс-селективным детекторами, HP 6890/6850 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15647-96 01.10.2001 |
Анализаторы спектрофотометрические, 8453 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15720-96 01.01.2001 |
Системы капиллярного электрофореза, G1600A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16232-97 01.06.2002 |
Радиотестеры, HP 11758 B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16234-97 01.06.2002 |
Анализаторы параметров систем передачи, 37717B, 37717C Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16239-97 01.06.2002 |
Радиотестеры, HP 11758 V Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16240-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8591 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16241-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8593 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16242-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8594 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16243-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8595 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16244-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8596 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16500-97 01.08.2002 |
Мультиметры, 34401A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16507-97 01.08.2002 |
Рефлектометры оптические, 8147 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
16508-97 01.08.2002 |
Рефлектометры оптические малогабаритные, E6000 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
16757-97 01.11.2002 |
Мультиметры, E 23 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
18064-98 01.01.2004 |
Детекторы атомно-эмиссионные для газовых хроматографов, G2350A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18179-99 |
Осциллограф цифровой смешанных сигналов, HP 54645D Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18183-99 |
Спектрофотометр, Hewlett-Packard мод. HP 8452A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18298-99 |
Хроматограф жидкостной, Hp-1090 series II M Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19057-99 |
Измеритель радиопомех, HP 8546 A EMI Receiver Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19405-00 |
Осциллографы цифровые, 54520A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19406-00 |
Мультиметр, HP3468A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20240-00 |
Нановольтметр и микроомметр, HP 34420A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20752-01 |
Анализатор спектра, HP8563E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20752-01 |
Анализатор спектра, HP8563E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20843-01 |
Генераторы-синтезаторы, HP 83712В Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20844-01 |
Измеритель мощности, HP 437В Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20845-01 |
Измерители мощности, HP E4418А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21893-01 |
Анализатор цифровых потоков, HP 37721A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22025-01 |
Генератор с согласующим устройством, HP8657B (генератор) ZT-130 (устройство) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22314-01 |
Анализатор логический, HP 82000 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22685-02 |
Мосты измерительные, HP 85027С Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22686-02 |
Аттенюаторы коаксиальные ступенчатые, Agilent (HP) 8495B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22689-02 |
Калибраторы скалярные анализаторов цепей, HP 11613B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22690-02 |
Анализаторы цепей, HP 8757Е Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22692-02 |
Аттенюаторы коаксиальные ступенчатые, Agilent (HP) 8494B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22693-02 |
Комплекты аттенюаторов, HP 11582A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22694-02 |
Осциллографы, HP 54845A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22695-02 |
Осциллографы, HP 54615B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22706-02 |
Анализаторы сети переменного тока, HP 6812B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22707-02 |
Генераторы сигналов измерительные, HP 83752A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22788-02 |
Пробник высокочастотный, HP 85024A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22789-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22789-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22790-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22790-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22793-02 |
Анализаторы логические, HP 1663CS Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22794-02 |
Анализаторы спектра, HP 8560E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22794-02 |
Анализаторы спектра, HP 8560E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22795-02 |
Преобразователи детекторные измерительные, HP 85025A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22796-02 |
Частотомеры, HP 5351B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22799-02 |
Анализаторы спектра, HP 8563E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22801-02 |
Измерители мощности, HP 437B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22803-02 |
Частотомеры/ваттметры, HP 5348A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22804-02 |
Делители мощности, HP 11636A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22805-02 |
Делители мощности, Agilent (HP) 11667A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
23567-02 |
Частотомеры универсальные, HP5347A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24896-03 |
Анализаторы спектра, HP 8563A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26039-03 |
Анализатор цепей, HP 8719D Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28011-04 |
Измеритель характеристик шума, 3708A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28012-04 |
Анализаторы спектра, HP ESA-L1500A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28013-04 |
Анализаторы линий приема/передачи данных, HP 37732А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32119-06 |
Спектрофотометр, HP 8450A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33037-06 |
Ваттметр, HP435B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34821-07 |
Ваттметр с преобразователем измерительным приемным коаксиальным, E4418B (ваттметр) 8487A (преобразователь) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34822-07 |
Ваттметры с преобразователями измерительными приемными коаксиальными, E4418B (ваттметры) E9300B (преобразователи) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
52502-13 |
Измеритель S-параметров, HP 85046А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57693-14 |
Набор мер коэффициентов передачи и отражения, 85055А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57694-14 |
Набор мер коэффициентов передачи и отражения, 85053B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Кто поверяет Набор мер коэффициентов передачи и отражения (85053B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Набор мер коэффициентов передачи и отражения (85053B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на верхнюю крышку футляра набора мер в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийНаборы мер коэффициентов передачи и отражения 8554D, 85032F, 8554B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к набору мер коэффициентов передачи и отражения
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
ГОСТ Р 8.597-2003 Нагрузки коаксиальные. Методика поверки.
IEEE Std 287™-2007 IEEE Standard for Precision Coaxial Connectors (DC to 110 GHz). Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 6-651-72 МП «Набор мер коэффициентов передачи и отражения 85053B. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ» в мае 2014 г.
Основные средства поверки:
-
- рабочий эталон единиц комплексного коэффициента передачи и отражения в коаксиальных трактах ГЭТ 75-2001: расширенная неопределенность передачи единиц комплексного коэффициента отражения (мнимая и действительная части) в тракте типа 3,5 мм: 0,004 - 0,03; расширенная неопределенность передачи единиц комплексного коэффициента передачи (мнимая и действительная части) в тракте типа 3,5 мм: 0,00005 - 0,01;
-
- мультиметр цифровой Fluke 8846А: диапазон измерений сопротивления постоянному току от 10 Ом до 100 Ом, пределы допускаемой погрешности измерений ± 0,012 %;
-
- комплект для измерений соединителей коаксиальных КИСК-3,5: пределы допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;
-
- прибор однокоординатный для измерений длины Precimar LINEAR 400 (№ 37063-08): диапазон измерений от 9 до 420 мм, предел допускаемой абсолютной погрешности измерений ± (0,7 + L/1000) мкм, где L - измеряемое значение в мм;
-
- микрометры цифровые «MICRON» (№ 32510-06): диапазон измерений от 0 до 200 мм, пределы допускаемой погрешности измерений ± 3 мкм;
-
- прибор для измерений отклонений от круглости MarForm MMQ 200 (№ 41036-09): диапазон перемещений по горизонтали 150 мм, диапазон измерений 1000 мкм, пределы допускаемой абсолютной погрешности измерений 0,03 мкм;
-
- микроскоп сканирующий интерференционный белого света Zygo NewView 6200 (№ 44714-10): диапазон измерений от 0 до 203 мм, предел допускаемой абсолютной погрешности измерений от ± 0,43 до ± 306 мкм в зависимости от выбранного поддиапазона измеряемых значений.
Изготовитель
Фирма «Hewlett Packard», США
1400, Fountain Grove Parkway, MS 2US-A Santa Rosa, CA 95403
тел. (65) 6375-8100
Заявитель
Общество с ограниченной ответственностью «Аджилент Технолоджиз» (ООО
«Аджилент Технолоджиз»), г. Москва
Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1
Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1
Телефон: (459) 274-14-88
Факс: (495) 577-10-41
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru.
Набор мер состоит из согласованной линии передачи с воздушным диэлектриком, рассогласованной линии передачи с воздушным диэлектриком, аттенюаторов 20 и 40 дБ. Набор помещен в футляр, предохраняющий меры от повреждения.
Принцип действия согласованной и рассогласованной линий передачи основан на постоянном нормированном поглощении и отражении проходящей СВЧ мощности. Согласованная и рассогласованная линии передачи представляют собой четырехполюсник. Значения коэффициента отражения, фазы и коэффициента передачи линий определяются геометрическими размерами и длиной однородных и неоднородных участков коаксиального волновода.
Принцип действия аттенюаторов основан на нормированном поглощении проходящей СВЧ мощности. Значения ослабления, коэффициента отражения и фазы коэффициента передачи определяются параметрами диэлектрических опорных шайб, длиной однородных участков коаксиального волновода и ослаблением резистивных поглотителей.
Внешний вид набора мер, приведен на рисунке 1.
Рисунок 1 - Набор мер коэффициентов передачи и отражения 85053B
-
- аттенюатор 20 дБ -1 шт.;
-
- аттенюатор 40 дБ - 1 шт.;
-
- внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;
-
- внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;
-
- внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;
-
- внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;
-
- футляр - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
набора мер приведены в таблицах 1 и 2. Таблица 1
|
Наименование меры (устройства) |
Наименование характеристики |
Значение характеристики |
|
Аттенюатор 20 дБ |
Полярность соединителя |
вилка, розетка |
|
Г лубина погружения контакта соединителя, мм |
от 0,0000 до 0,0076 | |
|
Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ |
± 0,75 |
|
Наименование меры (устройства) |
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц |
± 5,25° | |
|
Аттенюатор 30 дБ |
Полярность соединителя |
вилка, розетка |
|
Г лубина погружения контакта соединителя, мм |
от 0,0000 до 0,0076 | |
|
Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ |
± 6,0 | |
|
Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц |
± 51° | |
|
Отрезок воздушной линии с волновым сопротивлением 50 Ом |
Полярность соединителя |
вилка, розетка |
|
Смещение центра воздушной линии, мм |
от минус 0,0025 до 0,0100 | |
|
Допускаемые значения внутреннего диаметра внешнего проводника, мм |
3,500 ± 0,004 | |
|
Допускаемые значения длины внешнего проводника, мм |
74,924 ± 0,025 | |
|
Допускаемые значения внешнего диаметра внутреннего проводника, мм |
1,520 ± 0,003 | |
|
Допускаемые значения длины внутреннего проводника, мм |
74 924-0,0100 +0,025 | |
|
Отрезок воздушной линии с волновым сопротивлением 25 Ом |
Полярность соединителя |
вилка, розетка |
|
Смещение центра воздушной линии, мм |
от минус 0,0025 до 0,0100 | |
|
Допускаемые значения внутреннего диаметра внешнего проводника, мм |
3,500 ± 0,004 | |
|
Допускаемые значения длины внешнего проводника, мм |
74,924 ± 0,025 | |
|
Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм |
2,306 ± 0,005 | |
|
Допускаемые значения внешнего диаметра «di» внутреннего проводника, мм |
1,520 ± 0,008 | |
|
Допускаемые значения длины «11» внутреннего проводника, мм |
49,943 ± 0,019 | |
|
Допускаемые значения длины «l2» внутреннего проводника, мм |
12,521 ± 0,05 | |
|
Допускаемые значения длины «AL» внутреннего проводника, мм |
74 924-0,0100 +0,025 |
Доверительные границы абсолютной погрешности мер ККО (комплексный коэффициент отражения) при
доверительной вероятности 0,95, в зависимости от номинального значения и частоты составляют: d|Sii= (5 - 50)-10’3 по модулю ККО и djSii = (0,5 - 5)° по фазе ККО.
Доверительные границы абсолютной погрешности мер ККП (комплексный коэффициент передачи) при доверительной вероятности 0,95, в зависимости от номинального значения и частоты составляют:
d|Sij| = (0,005 - 4) • 10-2 по модулю ККП и djSij = (0,5 - 5) ° по фазе ККП;
Условия эксплуатации набора мер приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
23 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
23 ± 3 |
|
- относительная влажность воздуха при температуре до 25 °С, % |
до 95 |
