Номер по Госреестру СИ: 52502-13
52502-13 Измеритель S-параметров
(HP 85046А)
Назначение средства измерений:
Измеритель S-параметров HP 85046А (далее - измеритель) предназначен для измерений S-параметров двухпортовых СВЧ устройств совместно с анализатором спектра Agilent 4396В.
Аналитический паспорт типа средства измерений
52502-13 — Измеритель S-параметров
HP 85046А
Фирма "Hewlett Packard"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
1
организаций0
владельцев1
версий1
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
3 928 ₽
Средневзвешенная цена
медиана: 3 928 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
0
Концентрация владельцев
HHI; доля топ-5: 0%
1
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
76
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 поверок; пик пришёлся на 2017 год (1).
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- Средневзвешенная цена поверки — 3 928 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: 2017 — 1
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: 3 928–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7491f422-3bcc-6fda-dd5c-2f8ee718eced | 52502-13 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Измеритель S-параметров
Рисунок № 1
Внешний вид.
Измеритель S-параметров
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 142303
ID в реестре СИ - 364703
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
HP 85046А
Производитель
Изготовитель - Фирма "Hewlett Packard"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№24 от 2013.01.20 Об утверждении типов средств измерений (Государственный номер в Гос.реестре СИ 52500-13 по 52504-13,51930-13,52505-13,29255-13)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Измеритель S-параметров (HP 85046А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hewlett Packard"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14151-94 09.08.1999 |
Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным детекторами, HP 5890А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
МП | 1 год |
|
14151-97 01.01.2003 |
Хроматографы газовые, HP 5890 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14152-94 09.08.1999 |
Хроматографы газовые с масс-селективными детекторами НР 5890А/HP 5972A и HP G1801B, HP 5890А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14152-98 01.08.2003 |
Хроматографы газовые с масс-селективными детекторами, HP 5890A (хроматографы) / HP 5972A (детекторы) и HP G1801B (хроматографы) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14612-95 01.06.2000 |
Хроматографы жидкостные, HP 1050 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14648-95 01.07.2000 |
Масс-спектрометры с индуктивно связанной плазмой, HP 4500 ICP-MS Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15118-96 01.01.2001 |
Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным и масс-селективным детекторами, HP 6890 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
МП | 1 год |
|
15118-99 01.05.2004 |
Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным и масс-селективным детекторами, HP 6890/6850 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15647-96 01.10.2001 |
Анализаторы спектрофотометрические, 8453 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15720-96 01.01.2001 |
Системы капиллярного электрофореза, G1600A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16232-97 01.06.2002 |
Радиотестеры, HP 11758 B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16234-97 01.06.2002 |
Анализаторы параметров систем передачи, 37717B, 37717C Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16239-97 01.06.2002 |
Радиотестеры, HP 11758 V Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16240-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8591 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16241-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8593 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16242-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8594 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16243-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8595 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16244-97 01.06.2002 |
Анализаторы спектра высокочастотные, HP 8596 E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16500-97 01.08.2002 |
Мультиметры, 34401A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16507-97 01.08.2002 |
Рефлектометры оптические, 8147 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
16508-97 01.08.2002 |
Рефлектометры оптические малогабаритные, E6000 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
16757-97 01.11.2002 |
Мультиметры, E 23 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
18064-98 01.01.2004 |
Детекторы атомно-эмиссионные для газовых хроматографов, G2350A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18179-99 |
Осциллограф цифровой смешанных сигналов, HP 54645D Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18183-99 |
Спектрофотометр, Hewlett-Packard мод. HP 8452A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18298-99 |
Хроматограф жидкостной, Hp-1090 series II M Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19057-99 |
Измеритель радиопомех, HP 8546 A EMI Receiver Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19405-00 |
Осциллографы цифровые, 54520A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19406-00 |
Мультиметр, HP3468A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20240-00 |
Нановольтметр и микроомметр, HP 34420A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20752-01 |
Анализатор спектра, HP8563E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20752-01 |
Анализатор спектра, HP8563E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20843-01 |
Генераторы-синтезаторы, HP 83712В Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20844-01 |
Измеритель мощности, HP 437В Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20845-01 |
Измерители мощности, HP E4418А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21893-01 |
Анализатор цифровых потоков, HP 37721A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22025-01 |
Генератор с согласующим устройством, HP8657B (генератор) ZT-130 (устройство) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22314-01 |
Анализатор логический, HP 82000 Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22685-02 |
Мосты измерительные, HP 85027С Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22686-02 |
Аттенюаторы коаксиальные ступенчатые, Agilent (HP) 8495B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22689-02 |
Калибраторы скалярные анализаторов цепей, HP 11613B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22690-02 |
Анализаторы цепей, HP 8757Е Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22692-02 |
Аттенюаторы коаксиальные ступенчатые, Agilent (HP) 8494B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22693-02 |
Комплекты аттенюаторов, HP 11582A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22694-02 |
Осциллографы, HP 54845A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22695-02 |
Осциллографы, HP 54615B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22706-02 |
Анализаторы сети переменного тока, HP 6812B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22707-02 |
Генераторы сигналов измерительные, HP 83752A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22788-02 |
Пробник высокочастотный, HP 85024A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22789-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22789-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22790-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22790-02 |
Преобразователи измерительные приемные коаксиальные, HP 8481B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22793-02 |
Анализаторы логические, HP 1663CS Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22794-02 |
Анализаторы спектра, HP 8560E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22794-02 |
Анализаторы спектра, HP 8560E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22795-02 |
Преобразователи детекторные измерительные, HP 85025A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22796-02 |
Частотомеры, HP 5351B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22799-02 |
Анализаторы спектра, HP 8563E Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22801-02 |
Измерители мощности, HP 437B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22803-02 |
Частотомеры/ваттметры, HP 5348A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22804-02 |
Делители мощности, HP 11636A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22805-02 |
Делители мощности, Agilent (HP) 11667A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
23567-02 |
Частотомеры универсальные, HP5347A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24896-03 |
Анализаторы спектра, HP 8563A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26039-03 |
Анализатор цепей, HP 8719D Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28011-04 |
Измеритель характеристик шума, 3708A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28012-04 |
Анализаторы спектра, HP ESA-L1500A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28013-04 |
Анализаторы линий приема/передачи данных, HP 37732А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32119-06 |
Спектрофотометр, HP 8450A Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33037-06 |
Ваттметр, HP435B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34821-07 |
Ваттметр с преобразователем измерительным приемным коаксиальным, E4418B (ваттметр) 8487A (преобразователь) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34822-07 |
Ваттметры с преобразователями измерительными приемными коаксиальными, E4418B (ваттметры) E9300B (преобразователи) Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
52502-13 |
Измеритель S-параметров, HP 85046А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57693-14 |
Набор мер коэффициентов передачи и отражения, 85055А Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57694-14 |
Набор мер коэффициентов передачи и отражения, 85053B Фирма "Hewlett Packard" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Измеритель S-параметров (HP 85046А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Дагестанский ЦСМ» (RA.RU.311505) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измеритель S-параметров (HP 85046А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на лицевую панель измерителя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмеритель S-параметров HP 85046A. Паспорт.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю S-параметров HP 85046A
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 52502-13 «Инструкция. Измеритель S-параметров HP 85046А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» в январе 2013 г.
Основные средства поверки:
наборы мер Н3-2, Н3-6, Н3-7 (Регистрационный номер 12494-90), диапазон рабочих частот от 0 до 18 ГГц, номинальные значения ослаблений 10, 20, 30 дБ, пределы допускаемой погрешности модуля коэффициента передачи ± 0,3 дБ; пределы допускаемой погрешности фазы коэффициента передачи ± 2,5°, пределы допускаемой погрешности фазы коэффициента отражения ± 4°;
установка для измерения ослабления и фазового сдвига образцовая ДК1-16: диапазон рабочих частот от 110 кГц до 17,85 ГГц, диапазон измерений ослабления от 0 до 140 дБ, пределы допускаемой погрешности измерений ± 0,25 дБ
анализатор спектра Agilent 4396В (Регистрационный номер 38514-08), диапазон рабочих частот от 100 кГц до 1,8 ГГц, диапазон изменений уровня выходной мощности от минус 60 до 20 дБ; пределы допускаемой погрешности установки выходной мощности ± 0,5 дБ.
Изготовитель
Фирма «Hewlett-Packard», США 5301 Stevans Creek Blvd Bldg 51L-SC Santa Clara CA 95052-8059 Тел: 1 800 452 4844Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Факс: (495) 645-71-42 E-mail: secr@niidar.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Принцип действия измерителя основан на раздельном выделении сигналов, пропорциональных мощности СВЧ сигнала воспроизводимого генератором, мощности СВЧ сигнала прошедшего через измеряемый объект и мощности отраженных волн. Измеритель обеспечивает возможность измерений характеристик отражения обоих портов (S11, S22) и передачи в обоих направлениях (S21, S12) четырехполюсников одновременно. Измеритель используется совместно с анализатором спектра Agilent 4396В (Рег. № 38514-08).
Конструктивно измеритель включает в себя два направленных ответвителя, схему переключения каналов, фиксированный и ступенчатый аттенюаторы. Управление переключением каналов для измерения соответствующих S-параметров осуществляется анализатором спектра Agilent 4396В через входы DC Bias.
В корпусе имеются следующие разъемы: Port 1, 2 для подключения исследуемого устройства, А, В, R - для подключения измерителя ко входам А, В, R анализатора спектра, RF IN - для подачи сигнала с выхода RF OUT анализатора спектра, NETWORK ANALAYZER INTERCONNECT - разъем для обеспечения двухсторонней связи с анализатором спектра.

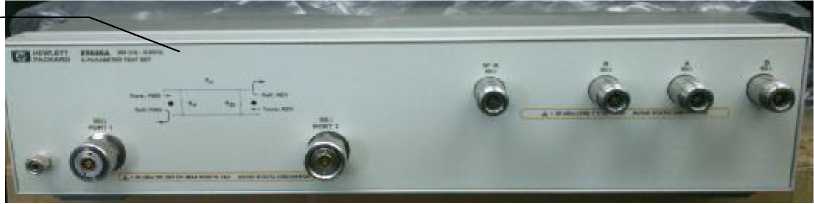

Внешний вид измерителя приведен на рисунке 1. Место пломбировки от несанкционированного доступа на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 1

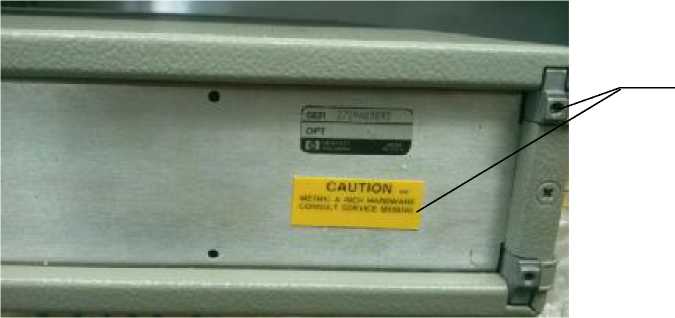

Места пломбировки от несанкционированного доступа
Рисунок 2
Комплект поставки включает:
-
- измеритель S-параметров HP 85046A - 1шт.;
-
- кабель питания - 1шт.;
-
- паспорт - 1шт.;
-
- методика поверки - 1 шт.
измерителя при работе совместно с
анализатором спектра Agilent 4396В приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц |
от 0,3 до 1800 |
|
Входное сопротивление, Ом |
50±1 |
|
Неравномерность частотной характеристики, дБ: - при измерении модуля коэффициента передачи в диапазоне | |
|
частот 300 кГц до 1,8 ГГц |
± 1,5 |
|
- при измерении фазы коэффициента передачи, .. | |
|
- в диапазоне частот от 300 кГц до 2 МГц |
± 20 |
|
- в диапазоне частот от 2 МГц до 1,8 ГГц |
± 10 |
|
- при измерении фазы коэффициента отражения, .°: | |
|
- в диапазоне частот от 300 кГц до 2 МГц |
± 25 |
|
- в диапазоне частот от 2 МГц до 1,8 ГГц |
± 10 |
|
Вносимые потери, не более: | |
|
- между входом RF IN и портами 1, 2 |
14 дБ + 0,5 дБ/ГГц |
|
- между входом RF IN и выходом R |
18 дБ + 1,5 дБ/ГГц |
|
- между входом RF IN и выходами А, В |
20,5 дБ + 1,5 дБ/ГГц |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
495 х 432 х 90 |
|
Масса, кг, не более |
6,8 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 15 до 35 |
|
- относительная влажность воздуха при температуре 40 °С, % |
до 90 |
