Номер по Госреестру СИ: 57609-14
57609-14 Приборы для измерения температуры
(3800)
Назначение средства измерений:
Приборы для измерения температуры модели 3800 (далее - прибор) предназначены измерения температуры при геотехническом мониторинге скважин, бетонных конструкциях зданий, туннелей метро и путепроводов, мостов, плотин и других инженерных сооружений.
Внешний вид.
Приборы для измерения температуры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на маркировочную этикетку на корпусе прибора фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в Руководстве по эксплуатации на приборы для измерения температуры модели 3800.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения температуры модели 3800-
1 ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
-
2 Техническая документация «Geokon Incorporated», США.
Поверка
Поверкаосуществляется в соответствии с документом МЦКЛ.0141.МП «Приборы для измерения температуры модели 3800. Методика поверки», утвержденным ГЦИ СИ КИП «МЦЭ» 09.04.2014 г.
Основные средства поверки:
-
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур от минус 50 до плюс 650 °С, пределы допускаемой основной абсолютной погрешности в диапазоне от минус 50 до плюс 400 °С: ±0,031 °С;
-
- термостат жидкостной серии «ТЕРМОТЕСТ», модификации «ТЕРМОТЕСТ-100»,
диапазон воспроизводимых температур от минус 30 °С до плюс 100 °С, нестабильность поддержания установленной температуры в течении 30 мин, не более ±0,01 °С,
неравномерность температуры в рабочей ванне не более ±0,01 °С.
Изготовитель
«Geokon Incorporated», США48 Spencer Street Lebanon, N.H. 03766 USA
Тел.: +1 (603) 448-1562, Факс: +1 (603) 448-3216
E-mail: info@geokon.com
Заявитель
ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
тел.: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Принцип действия приборов основан на измерениях внешним модулем приборов изменений температуры измеряемой среды. Основным измерительным элементом внешнего модуля является датчик с термочувствительным элементом (далее - термистор).
Термисторы имеют номинальное электрическое сопротивление 3 кОм, при температуре плюс 25 °С. Зависимость сопротивления термисторов типа NTC - обратная зависимость электрического сопротивления от измеряемой температуры.
Измеряемые электрические сигналы от термисторов внешних модулей приборов усиливаются и обрабатываются в считывающих устройствах приборов.
Конструктивно приборы состоят из внешних модулей, считывающих устройств (GK-401, GK-403, GK-404, GK-405, или MICRO-10 и MICRO-1000) и соединяющих их кабелей.
Приборы выпускаются следующих исполнений: 3800-1, 3800-2.
Термисторы внешних модулей приборов находятся в прочном защитном корпусе: у исполнений 3800-1 - из ПВХ, а у исполнений 3800-2 - из нержавеющей стали. Внешние модули прибора являются водонепроницаемыми.
Используемые термисторы имеют стабильную характеристику, и используются с первичной поверкой в течение всего времени эксплуатации.
Считывающие устройства предназначены для получения и преобразования аналоговых выходных сигналов от внешних модулей в цифровые сигналы, вывода информации на дисплей и передачи информации по интерфейсу RS-232. Также внешние модули работают в комплекте с промежуточными устройствами сбора и передачи данных (data logger) моделей 8002, 8020, 8021, 8025.
Для предотвращения несанкционированного доступа к термистору внешнего модуля приборов применяется герметичная заливка внешнего модуля специальными компаундами.

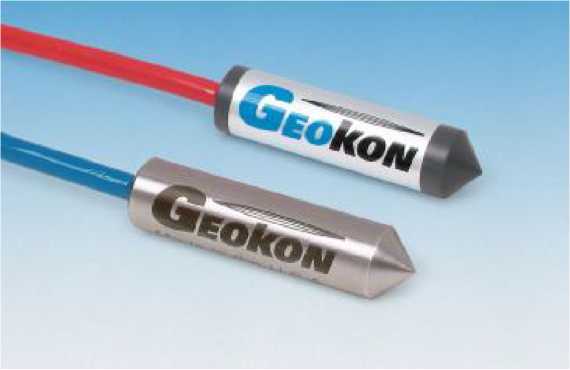

Рисунок 1 - Общий вид приборов для измерения температуры модели 3800
Диапазон измерений температуры, оС Пределы допускаемой абсолютной погрешности о измерений температуры, С: |
от минус 20 до плюс 50. ±0,5. |
Габаритные размеры (Д х 0), мм Масса, кг, не более: |
50 х 12. |
Средний срок службы, лет, не менее |
0,007; 0,033. 15. |
