Номер по Госреестру СИ: 57529-14
57529-14 Устройства для измерений углов установки колес автомобилей
(C 800, C 800 i-next)
Назначение средства измерений:
Устройства для измерений углов установки колес автомобилей C 800, C 800 i-next предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.

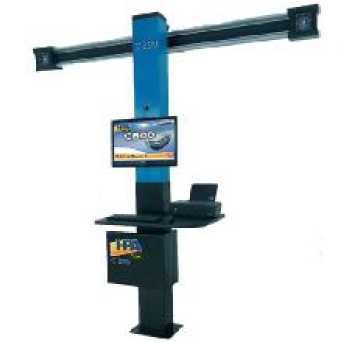

Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.06.2019
Номер записи - 148010
ID в реестре СИ - 370410
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
С800,
Производитель
Изготовитель - Фирма "SIMPESFAIP S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3363 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Гипербарическая техника" (ТК 416)
Наличие аналогов СИ: Устройства для измерений углов установки колес автомобилей (C 800, C 800 i-next)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SIMPESFAIP S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53751-13 06.06.2018 |
Устройства для измерений углов установки колес автомобилей, C200, C400, C500 GOLD Фирма "SIMPESFAIP S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
54942-13 23.09.2018 |
Станки балансировочные, B245, B245C, B345, B345C, B540C Фирма "SIMPESFAIP S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
57529-14 03.06.2019 |
Устройства для измерений углов установки колес автомобилей, C 800, C 800 i-next Фирма "SIMPESFAIP S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
63702-16 12.04.2021 |
Стенды балансировочные, BRAVOLINE B40, BRAVOLINE B45, BRAVOLINE B45 AD, BRAVOLINE B50, B115, B115 MOB, B115 TILT, B215, B215A, B215 Evo, B225, B225A, B225C Evo Pro, B225 Evo, B225 Evo Pro, B235, B235C Evo, B235 Evo, B245, B245C, B325, B325A, B325C Evo, B325 Evo, B335, B335C Evo Фирма "SIMPESFAIP S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Устройства для измерений углов установки колес автомобилей (C 800, C 800 i-next)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства для измерений углов установки колес автомобилей (C 800, C 800 i-next)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Крымский ЦСМ Республика Крым |
9797 | 9797 |
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей C 800, C 800 i-next и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
ПО предусматривает возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Nexion 3D Alignment Sys tem |
N3D.exe |
13.09.2401 |
AD6C9743 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на приборную стойку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей C 800, C 800 i-next. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей C 800, C 800 i-next
-
1. ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».
-
2. Техническая документация «SIMPESFAIP S.p.A.», Италия.
Поверка
Поверка осуществляется в соответствии с МП АПМ 61-13 «Устройства для измерений углов установки колес автомобилей C 800, C 800 i-next. Методика поверки», утверждённой ГЦИ СИ ООО «Ав-топрогресс-М» в марте 2014 г.Перечень основных средств поверки (эталонов), применяемых для поверки:
-
- квадрант оптический типа КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;
-
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.
Изготовитель
«SIMPESFAIP S.p. А.», Италия. Via Dinazzano 4 - 42015 - Prato di Correggio (RE) - Италия Тел.: +39052273687; факс: +390522736716E-mail: info@simpesfaip.it
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ru
В моделях устройств для измерений углов установки колес автомобилей C 800, C 800 inext процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного на приборной стойке.
В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства для измерений углов установки колес автомобилей C 800, C 800 i-next конструктивно состоят из совмещенных в одном корпусе стойки с видеокамерами, компьютера, монитора, принтера, клавиатуры и мыши, а также четырех светоотражающих мишеней с элементами крепления.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, а также корпуса персонального компьютера.
Фотография общего вида устройств для измерений углов установки колес автомобилей C 800, C 800 i-next
Лист № 2
Всего листов 3
- руководство по эксплуатации ;
- методика поверки .
|
Наименование характеристики |
Значение характеристики |
|
Углы развала колес | |
|
Диапазон измерений, ..,° |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений, .' |
±2 |
|
Углы суммарного схождения колес | |
|
Диапазон измерений, ..° |
±20 |
|
Пределы допускаемой абсолютной погрешности измерений, .' |
±4 |
|
Углы продольного наклона оси поворота управляемых колес | |
|
Диапазон измерений, ..,° |
±30 |
|
Пределы допускаемой абсолютной погрешности измерений, .' |
±5 |
|
Углы поперечного наклона оси поворота управляемых колес | |
|
Диапазон измерений углов, ..° |
±30 |
|
Пределы допускаемой абсолютной погрешности измерений, |
±5 |
|
Габаритные размеры, не более, мм
|
500х500х300 500х400х300 2800х2750х850 |
|
Масса, кг, не более
|
4 150 |
|
Номинальное напряжение питания, В |
230 |
|
Частота питающей сети, Гц |
50-60 |
Лист № 3 Всего листов 3
