Конструктивно устройства состоят из следующих функциональных узлов:

• - взвешивающий модуль, включающий в себя грузоприемное и грузопередающее устройства, выполненное в виде ленточного транспортера или роликового конвейера (далее -ГПУ) с дополнительными грузовыми конвейерами для подачи и перемещения взвешиваемого груза и весоизмерительное устройство, представляющее собой весоизмерительный датчик (далее - датчик) со встроенным аналогово-цифровым преобразователем (взвешивающая часть ГПУ устанавливается в разрыв транспортерной линии, и груз взвешивается при его перемещении по транспортеру);

• - весоизмерительный прибор (показывающее устройство с клавиатурой или сенсорной панелью управления, устанавливаемое на стойке), в состав которого также входит устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара, на основе заранее введенной оператором цены за единицу товара (далее -терминал);

• - устройство для печатания этикеток (наклеек со значением массы и стоимости товара) и их нанесения на упаковки товара (с верхним, нижним или боковым наклеиванием этикеток на упаковку);

• - дополнительно устройства могут быть оснащены металлодетектором, сканером для чтения штрих-кода или оборудованием для сортировки, отбраковки товара.

Общий вид устройств показан на рисунках 1 - 2.

Рисунок 1 - Общий вид устройств LS 3000

Рисунок 2 - Общий вид устройств LS 4000

Принцип действия устройств основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты взвешивания выводятся на дисплей весоизмерительного прибора и могут быть переданы на внешние периферийные устройства (например, ПК или принтер) через различные интерфейсы (RS232, Ethernet, USB и др.).

Устройства выпускаются однодиапазонными, имеют исполнения с индексами Y(a) и XIII(1), отличающиеся способом нормирования показателей точности, модификацией взвешивающего модуля, а также наибольшими и наименьшими пределами взвешивания. Устройства имеют обозначение вида LS X1X2X3X4/X5, где:

LS - устройство весоизмерительное автоматическое с устройством для этикетирования массы и стоимости взвешенного изделия;

Xi - обозначение серии модели устройств (3 или 4);

Х₂ - количество лент транспортеров;

X3 - количество устройств для печатания этикеток и наклеивания этикеток на упаковку (от i до 3);

X4 - всегда 0;

X5 - условное обозначение максимальной нагрузки (Max) устройств в кг (3, 6, i0,i5,20, 30,40 или 60).

В зависимости от модели, устройства оснащаются датчиками весоизмерительными фирмы "Hottinger Baldwin Messtechnik GmbH", (Германия) следующих модификаций:

На маркировочной табличке указывают следующие идентификационные данные устройств (рис. 3):

• - обозначение модели;

• - серийный номер;

• - класс точности;

• - значение максимальной нагрузки Max

• - значение минимальной нагрузки Min;

• - значение поверочного деления e и действительной цены деления шкалы d

• - диапазон уравновешивания тары (Т).

Кроме того, значения Max, Min, e, Т также отображаются на панели управления терминала.

Рисунок 3 - Маркировочная табличка устройств

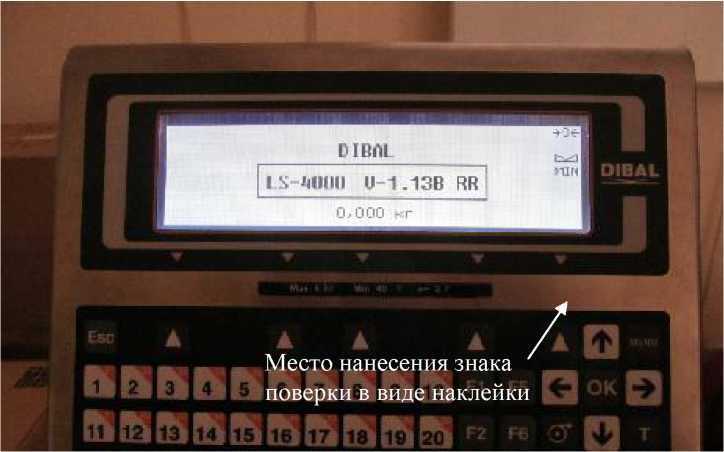

Рисунок 4- Место нанесения знака поверки

Маркировочная

табличка

Место нанесения знака поверки в виде наклейки

• 1. Устройство весоизмерительное автоматическое LS 3000, LS 4000..................1 шт.

• 2. Руководство по эксплуатации (РЭ).......................................................................1 экз.

• 3. Методика поверки устройств ................................................................................1 экз.

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления шкалы (d), числа поверочных делений (n), диапазон уравновешивания тары (Т), индекса исполнения, максимальной производительности взвешивания (в зависимости от массы и размеров упаковок, скорости ленты и т.п.), габаритных размеров и массы устройств, приведены в таблице 2.

Таблица 2 — Основные метрологические характеристики в автоматическом режиме работы

Таблица 3 -Габаритные размеры и масса устройств

Таблица 4

Таблица 5

Таблица 6
