Номер по Госреестру СИ: 57339-14
57339-14 Акселерометры пьезоэлектрические трехосевые
(A0643TX)
Назначение средства измерений:
Акселерометры пьезоэлектрические трехосевые модели A0643TX (далее
акселерометры) предназначены для измерения виброускорения.
Внешний вид.
Акселерометры пьезоэлектрические трехосевые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на сертификат калибровки методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим трехосевым модели A0643TX1 Техническая документация фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США.
2 ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для с-р1 едств из4мерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки : поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма «Emerson Process Management/Computational Systems, Inc.(CSI)», США.Адрес: 835 Innovaition Drive, Knoxville, TN 37932-2470, USA
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
Адрес: Россия, 115114, Москва, ул. Летниковская, дом 10, стр.2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
В корпусе акселерометра заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
Внешний вид акселерометра приведен на рисунке 1.

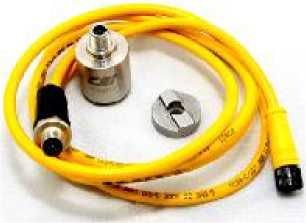

Рисунок 1- Внешний вид акселерометра пьезоэлектрического трехосевого модели A0643TX
Наименование характеристики |
Значения |
Диапазон измерений виброускорения, м/с2 |
±490 |
Диапазоны рабочих частот, Гц:
|
от 0,5 до 10000 от 2,0 до 3500 |
Номинальный коэффициент преобразования (на базовой частоте 100 Гц), мВ/мс-2 |
10,2 |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более |
±10 |
Неравномерность амплитудно-частотной характеристики по всем осям, дБ, не более |
±3 |
Относительные коэффициенты поперечного преобразования (на частоте 100 Гц), %, не более: - канал А (ось Z) |
5 |
- канал В (ось Х), канал С (ось Y) |
7 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более |
±15 |
Напряжение питания постоянного тока, В |
от 18 до 28 |
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до 121 |
Габаритные размеры (шестигранник х высота), мм, не более |
31,5 х 50,8 |
Масса, г, не более |
175 |
