Номер по Госреестру СИ: 52902-13
52902-13 Анализаторы
(CSI 2130)
Назначение средства измерений:
Анализаторы CSI 2130 (далее анализаторы) предназначены для измерения и спектрального анализа виброускорения, виброскорости и виброперемещения.
Внешний вид.
Анализаторы
Рисунок № 1
Внешний вид.
Анализаторы
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.03.2018
Номер записи - 142765
ID в реестре СИ - 365165
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Поверка, Нет модификации, нет данных, Без модификации, CSI 2130, 2130,
Производитель
Изготовитель - Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 64
Выдано извещений - 0
Кол-во периодических поверок - 42
Кол-во средств измерений - 18
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 703 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы (CSI 2130)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52902-13 12.03.2018 |
Анализаторы, CSI 2130 Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57338-14 15.02.2024 |
Акселерометры пьезоэлектрические, A0322RA, A0322RI, A0322RM, A0322LC Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57339-14 15.02.2024 |
Акселерометры пьезоэлектрические трехосевые, A0643TX Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57340-14 15.02.2024 |
Акселерометры пьезоэлектрические, A0394RI, A0394RA, A0394DI, A0394DA Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57341-14 15.02.2024 |
Акселерометры пьезоэлектрические, A0760GP и A0761GP-EX Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
Кто поверяет Анализаторы (CSI 2130)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 23 | 3 | 0 | 20 | 0 | 20 | 0 | 17 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы (CSI 2130)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
9285 | 8112 |
|
ФБУ Липецкий ЦСМ Липецкая область |
6170 | 8112 |
|
ФБУ Липецкий ЦСМ Липецкая область |
8060 | 8112 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
8934 | 8112 |
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
A2130FW-RU |
CSI 2130: BASE FW, RUSSIAN |
V 9.3.15.0 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус анализатора и на паспорт акселерометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Анализатор CSI 2130» раздел D.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам CSI 2130
1. Техническая документация фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США
Поверка
Поверкаосуществляется по документу МП 52902-13 «Анализаторы CSI 2130 фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16 января 2013 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Анализатор представляет собой аналого-цифровой преобразователь, осуществляющий однократное и двукратное интегрирование, спектральный анализ на основе быстрого преобразования Фурье (БПФ), измерение числа оборотов, анализ состояния подшипников качения, а также проведение балансировки и лазерной центровки.
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализаторы снабжены цветным дисплеем, имеют связь с персональным компьютером через USB или Ethernet и выпускаются в двух исполнениях: одноканальное и двухканальное. Питание анализаторов осуществляется от аккумуляторной батареи. Анализаторы имеют маркировку взрывозащиты Ex nA nC IIC T4 Ge X.
В качестве первичных преобразователей могут использоваться пьезоэлектрические одноосевые и трехосевые акселерометры, датчики числа оборотов (фототахометры, лазерные датчики), а также лазерные излучатели-приемники.
В стандартной комплектации анализатор поставляется совместно с акселерометрами модели A0760GP или модели A0761GP-EX.
Акселерометры моделей A0760GP и A0761GP-EX представляют собой пьезоэлектрический преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Акселерометры отличаются исполнением.
Внешний вид анализатора CSI 2130 приведен на рисунке 1. Внешний вид акселерометров моделей А0760GP и A0761GP-EX приведен на рисунке 2.

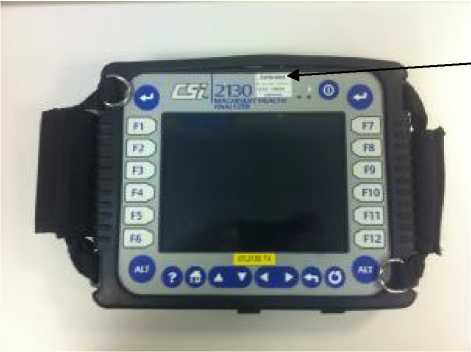

Рисунок 1- Внешний вид анализатора CSI 2130
Место нанесения наклейки

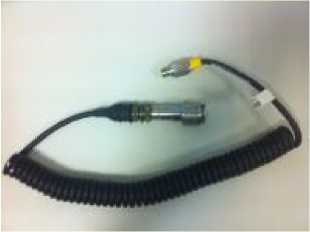

Рисунок 2- Внешний вид акселерометров моделей A0760GP и A0761GP-EX
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
A2130FW-RU |
CSI 2130: BASE FW, RUSSIAN |
V 9.3.15.0 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
Анализатор CSI 2130
1 шт.
1 шт.
1 компл.
1 экз.
1 шт.
по выбору заказчика
1 шт.
1 экз.
Зарядное устройство
Акселерометр модели A0760GP (A0761GP-EX) с кабелем и магнитом Руководство по эксплуатации
Чемодан для транспортировки
Дополнительные принадлежности
Кабель для связи с компьютером
Методика поверки
|
Анализатор CSI 2130 Диапазоны входного напряжения, В Диапазон рабочих частот (740 поддиапазонов), Гц |
±15; ±24 от (от 0 до 10) до (от 0 до 80 000) |
|
Расширенная неопределенность показаний анализатора на базовой частоте, % Отклонение показаний анализатора в диапазоне частот от показаний на базовой частоте в диапазоне рабочих температур, %, не более Условия эксплуатации: |
±1,5 ±5 |
|
диапазон рабочих температур, °С Габаритные размеры, мм Масса, кг |
от минус 10 до 45 203 х 48 х 260 2,04 |
|
Акселерометры моделей A0760GP и A0761GP-EX Диапазон измерений СКЗ виброускорения, м/с2 Номинальный коэффициент преобразования акселерометра, мВ/(м^с’2) Отклонение коэффициента преобразования от номинального значения на базовой частоте, %, не более Диапазон рабочих частот, Гц |
±490 10,2 ±20 от 0,43 до 10000 |
Нелинейность амплитудной характеристики, %, не более
Отклонение действительного значения коэффициента преобразования в диапазонах рабочих частот от калибровочного значения коэффициента преобразования на базовой частоте, не более:
от 1,2 до 5000, %
от 0,87 до 8000, %
от 0,43 до 10000, дБ
Относительный коэффициент поперечного преобразования, %, не более Отклонение действительного значения коэффициента преобразования от калибровочного значения в диапазоне рабочих температур, %, не более
±1
±5
±10
±3
5
±10
Условия эксплуатации:
от минус 54 до 121 017,5 х 42,2
48,6
диапазон рабочих температур, °С Габаритные размеры, мм
Масса, г
