Номер по Госреестру СИ: 56905-14
56905-14 Расходомеры ультразвуковые
(US мод. US Echo II и US BR 473)
Назначение средства измерений:
Расходомеры ультразвуковые US, модели US Echo II и US BR 473 (далее-расходомеры), предназначены для измерений объемного расхода, объема холодной и горячей воды (теплоносителя) в напорных трубопроводах, в том числе в составе узлов учета, информационно-измерительных систем и измерительных комплексов.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 20.02.2024
Номер записи -
ID в реестре СИ - 369690
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТеплосUS, US мод. US Echo II и US BR 473, US Echo II-25, US Echo II -ду40, US Echo II -ду25, US Echo II, US BR 473, US, MK-U, Itron,
Производитель
Изготовитель - Компания "Itron", завод-изготовитель "Allmess GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 62
Выдано извещений - 3
Кол-во периодических поверок - 12
Кол-во средств измерений - 18
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1491 дн.
Приказы РСТ, где упоминается данный тип СИ
№377 от 2014.03.27 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 24253-14,56895-14 по 56908-14,56917-14,39141-14,56929-14,56943-14)
№303 от 2019.02.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1599 от 2022.06.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Культурное наследие" (ТК 082)
Наличие аналогов СИ: Расходомеры ультразвуковые (US мод. US Echo II и US BR 473)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Itron", завод-изготовитель "Allmess GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56905-14 20.02.2024 |
Расходомеры ультразвуковые, US мод. US Echo II и US BR 473 Компания "Itron", завод-изготовитель "Allmess GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57469-14 20.02.2024 |
Счетчики тепловой энергии ультразвуковые, CF, мод. CF 51, CF 55, CF 800, CF Echo II, CF-UltraMaXX V, CF-UltraMaXX MK Компания "Itron", завод-изготовитель "Allmess GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57478-14 27.05.2019 |
Счетчики тепловой энергии, Integral MaXX, мод. Integral-V MaXX, Integral-MK MaXX Компания "Itron", завод-изготовитель "Allmess GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
Кто поверяет Расходомеры ультразвуковые (US мод. US Echo II и US BR 473)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 4 | 0 | 4 | 3 | 2 | 0 | 2 | |||
| ООО "Тепловизор Пром" (RA.RU.310455) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭКОНОММОНТАЖСЕРВИС" (RA.RU.310596) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ГБУ "ЕИРЦ ГОРОДА МОСКВЫ" (RA.RU.312389) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ЭКОНОММОНТАЖСЕРВИС" (RA.RU.310596) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦентрЭнерго" (РОСС RU.0001.310311) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (14) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры ультразвуковые (US мод. US Echo II и US BR 473)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
260 | 5015 |
|
ФБУ НИЦ ПМ-Ростест Москва |
316 | 5015 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 5015 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 5015 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
4080 | 5015 |
Программное обеспечение
Расходомеры имеют встроенное и внешнее программное обеспечение. Встроенное программное обеспечение реализует функции диагностики и преобразования результатов измерений в выходной импульсный сигнал. Идентификационные данные встроенного ПО приведены в Таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм в числения ци рового иден фикатора пр граммного об печения |
|
US Echo II |
US Echo II |
v. 12-19 v. 12-20 |
-* |
- |
|
US BR 473 |
US BR 473 |
v. 1.0 |
-* |
- |
|
CF Configuration Suite |
CFCS |
v. 0.6.ХХ.Х |
-* |
- |
* идентификация ПО осуществляется только по номеру версии .
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым US
-
1. ГОСТ 8.510-2002 “ГСИ.Государственная поверочная схема для средств измерений объема и массы жидкости”.
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 2550-0230-2013 «Расходомеры ультразвуковые US, модели US Echo II и US BR 473. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им. Д.И. Менделеева» 25.12.2013 г.
Перечень эталонов, применяемых при поверке:
-
- установка проливная поверочная, диапазон воспроизведений расхода воды не менее Qmin -Qmax, относительная погрешность измерений расхода не более ± 0,6 %.
Изготовитель
Компания «Itron»
Завод-изготовитель «Allmess» GmbH, Германия
Адрес: 11, Am Vossberg, Oldenburgim Holstein, 23758, Germany
Тел/факс: +49 4361 6250/ +49 4361 6252
e-mail: info@allmess.de
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru.
Принцип действия расходомера основан на измерении разности времени прохождения ультразвукового сигнала в двух направлениях: по потоку и против потока воды. Указанная разность времени, значение которой пропорционально средней скорости потока воды, преобразуется в выходной импульсный сигнал. Измеренный объем воды пропорционален количеству выходных импульсов, а расход - частоте следования импульсов.
Выпускается две модели расходомера: US Echo II и US BR 473.
Модель US Echo II используется для измерений в трубопроводах диаметром от 15 до 50 мм (см. рис. 1). Расходомер представляет собой моноблок, состоящий из двух частей: измерительного участка с установленными первичными ультразвуковыми преобразователями (1) и электронного блока (2). Верхняя крышка приспособлена для установки на ней вычислителей (в том числе тепловычислителей). Расходомер US Echo II подключается к вычислителю или импульсному генератору Pulse Box с помощью кабеля, через который осуществляется питание расходомера и передача данных. Для расходомеров диаметром 15 и 20 мм предусмотрено специальное резьбовое соединение для установки температурного датчика.
2
1
Рис. 1 - Внешний вид расходомера US Echo II
Расходомер US Echo II поставляется в двух вариантах исполнения: с резьбовым креплением или фланцевым креплением (см. рис. 2).
Исполнение с резьбовым креплением
Исполнение с фланцевым креплением

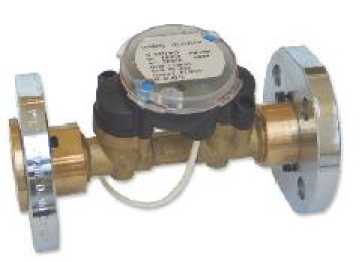

Рис. 2 - Варианты исполнения крепления расходомера US Echo II
Верхняя крышка расходомера используется для опломбировки путем наложения пломб на винты крышки, места пломбировки указаны на рис. 3.

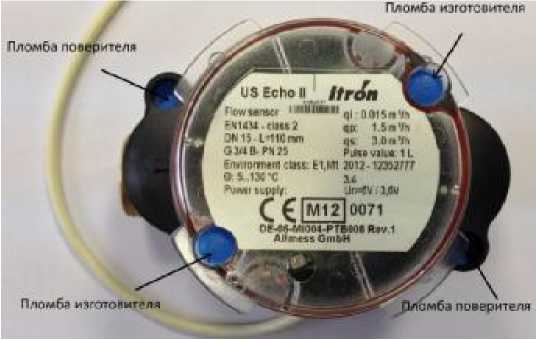

Рис. 3 - Места пломбировки расходомера US Echo II
Модель US BR 473 используется для измерений в трубопроводах диаметром от 65 до 100 мм. Расходомер (см. рис. 4) представляет собой моноблок, состоящий из двух частей: измерительного участка (1) и электронного блока (2). Расходомер поставляется в комплекте со специальным адаптером, который упрощает установку тепловычислителей (3).

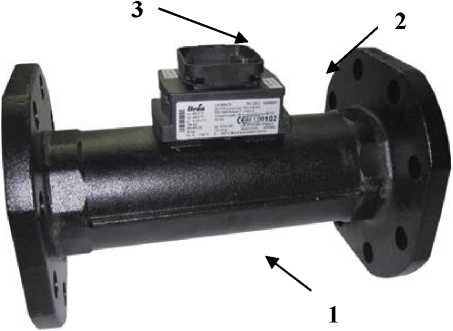

Рис. 4 - Внешний вид расходомера US BR 473
В целях предотвращения доступа к узлам регулировки, а также к элементам конструкции предусмотрены места пломбировки, которые указаны на рис. 5.

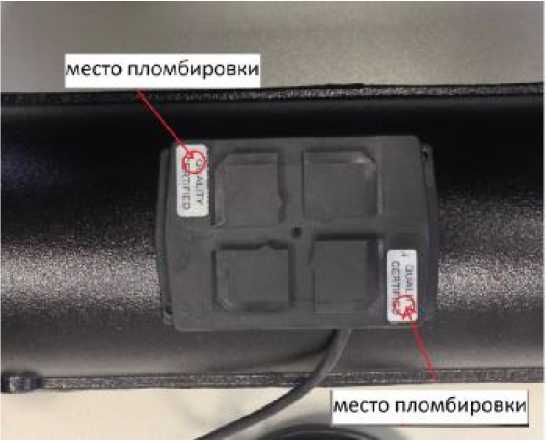

Рис. 5 - Места пломбировки расходомера US BR 473
Расходомер US BR 473 подключается к вычислителю или импульсному генератору Pulse Box с помощью кабеля, через который осуществляется питание расходомера и передача данных.
Степень защиты составных частей расходомеров US от проникновения пыли и влаги не ниже IP66 по ГОСТ 14254-96.
Основные метрологические и технические характеристики моделей расходомера представлены в таблице ниже: Таблица 2
|
Модель |
US Echo II |
US BR 473 | |||||||||||||||
|
'ипоразмер |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 | ||||||||
|
1оминальный расход Qn, м3/ч |
0,6 |
1,5 |
0,6 |
1,5 |
2,5 |
2,5 |
3,5 |
6 |
6 |
3,5 |
6 |
10 |
10 |
15 |
25 |
40 |
60 |
|
Максимальный расход Qmax, м3/ч |
1,2 |
3 |
1,2 |
3 |
5 |
5 |
7 |
12 |
12 |
7 |
12 |
20 |
20 |
30 |
50 |
80 |
120 |
|
Минимальный расход Qmin, дм3/ч |
6 |
15 |
6 |
15 |
25 |
25 |
35 |
60 |
60 |
35 |
60 |
100 |
100 |
150 |
250 |
400 |
600 |
|
1ределы допускаемой относительной огрешности измерений расхода, % диапазоне от 0,5 до 2,0 % от Qmax диапазоне от 2,0 (включительно) до 00 % от Qmax |
± 5 ± 2 | ||||||||||||||||
|
Номинальное давление, МПа |
1,6 |
1,6/2,5* |
1,6/2,5* |
1,6 |
1,6/2,5* |
2,5 |
2,5 |
2,5 |
1,6/2,5* | ||||||||
|
Номинальный диаметр (Ду), мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 | ||||||||
|
Масса, кг |
1,1 |
1,2 - 3,2* |
1,5 - 4,5* |
1,8 |
2,5 - 8,2* |
8,8 - 9,0* |
9,45 |
11,1 |
16,9 | ||||||||
|
Нулина корпуса, мм |
110 |
130/190* |
150/260* |
260 |
200/250/300* |
250/270* |
300 |
300 |
360 | ||||||||
|
Падение давления при Qn, МПа |
0,003 |
0,003 - 0,021* |
0,012-0,013* |
0,013 |
0,008-0,013* |
0,008 - 0,016* |
0,0075 |
0,008 |
0,009 | ||||||||
|
Соединение |
резьб. |
резьб. фланц. |
резьб. фланц. |
резьб. |
резьб. фланц. |
фланц. |
фланц. |
фланц. |
фланц. | ||||||||
|
'абочий диапазон температуры рабо-ей среды, оС |
От плюс 5 до плюс 130 От плюс 5 до плюс 150 (не более 1000 часов в год) | ||||||||||||||||
|
иапазон температуры окружающей о реды, С |
От плюс 5 до плюс 55 | ||||||||||||||||
|
о емпература хранения, С |
От минус 10 до плюс 60 | ||||||||||||||||
|
тносительная влажность окружаю-его воздуха, %, не более |
95 | ||||||||||||||||
|
редний срок службы, лет |
15 | ||||||||||||||||
|
редняя наработка на отказ, ч |
100000 | ||||||||||||||||
*В зависимости от исполнения
Лист № 5 Всего листов 6
