Номер по Госреестру СИ: 56689-14
56689-14 Измерители крутящего момента силы цифровые
(ALPHA)
Назначение средства измерений:
Измерители крутящего момента силы цифровые ALPHA предназначены для
измерений крутящего момента силы.
Внешний вид.
Измерители крутящего момента силы цифровые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса измерителя крутящего момента силы цифрового ALPHA в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Измерители крутящего момента силы цифровые ALPHA. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым ALPHA
Техническая документация фирмы «Desoutter», Великобритания.
Поверка
Поверкаосуществляется по документу МП ТИнТ 132-2013 «Измерители крутящего момента силы цифровые ALPHA. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» в апреле 2013 г.
Основное поверочное оборудование - установки для измерений крутящего момента силы, диапазон измерений (0,1 : 16) Н^м, относительная погрешность ± 0,1 %.
Изготовитель
Фирма «Desoutter», ВеликобританияDesoutter Ltd Registered office - Eaton Road Hemel Hempstead Hertfordshire HP2 7DR
Company No. 164206 Registered in England and Wales
Заявитель
ЗАО «Атлас Копко », г. ХимкиАдрес: 141402 Московская область, г.Химки, Вашутинское шоссе, 15 тел.: (495) 933-55-55
Испытательный центр
ООО «ТестИнТех»123308, Москва, ул.Мневники, д.1 ИНН 7734656656, КПП 773401001
Принцип действия измерителей крутящего момента силы цифровых ALPHA основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно измерители крутящего момента силы цифровые ALPHA выполнены в корпусе прямоугольной формы, изготовленной из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, дисплей и кнопки для управления.
Конструкция корпуса измерителей крутящего момента силы цифровых ALPHA обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Измерители крутящего момента силы цифровые ALPHA выпускаются в шести модификациях и отличаются диапазонами измерений крутящего момента силы. Пример обозначения модификации ALPHA D1, где: ALPHA - тип по каталогу производителя, D -обозначение модификаций последнего поколения, 1 - верхний предел измерений крутящего момента силы в Н^м.

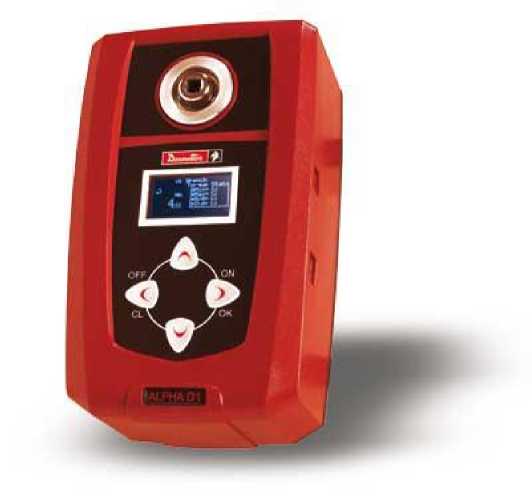

Общий вид измерителя крутящего момента силы цифрового ALPHA представлен на рисунке 1.
Рисунок 1. Общий вид измерителя крутящего момента силы цифрового ALPHA
-
1. Измеритель крутящего момента силы цифровой ALPHA...........1шт.
-
2. Руководство по эксплуатации (РЭ)........................................1шт.
-
3. Методика поверки МП ТИнТ 132-2013 ................................ 1 шт.
-
4. Дополнительные адаптеры...........................по отдельному заказу
Техническая характеристика |
Значение характеристики / Модификация | |||||
ALPHA 1 |
ALPHA 5 |
ALPHA 11 |
ALPHA D1 |
ALPHA D5 |
ALPHA D16 | |
Диапазон измерений крутящего момента силы, Н^м |
0,11: 1,1 |
0,56:5,65 |
1,13: 11,3 |
0,1:1 |
0,5: 5 |
1,6: 16 |
Пределы допустимой относительной погрешности измерений крутящего момента силы, % |
± 1 | |||||
Дискретность показаний дисплея, Н^м |
0,001 | |||||
Габаритные размеры ДхШхВ, мм, не более |
110х185х50 |
106х180х70 | ||||
Масса, кг, не более |
2 |
0,95 |
