Номер по Госреестру СИ: 56660-14
56660-14 Ключи динамометрические электронные
(DWTA, Delta Wrench)
Назначение средства измерений:
Ключи динамометрические электронные DWTA, Delta Wrench предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Внешний вид.
Ключи динамометрические электронные
Рисунок № 1
Внешний вид.
Ключи динамометрические электронные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2019
Номер записи - 147003
ID в реестре СИ - 369403
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, мод. Delta Wrench 150-А Wlan, Ключ динамометрический электронный DWTA 150, Ключ динамометрический электронный DeltaWrench 150, DWTA150, DWTA, Delta Wrench, DWTA 800, DWTA 30, DWTA 150, DWTA 30, Delta Wrench 150-А,, Delta Wrench 150-А Wlan,
Производитель
Изготовитель - Фирма "Desoutter"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 5
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№207 от 2014.02.26 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56659-14,26428-14,56660-14 по 56667-14,24252-14,56669-14,56734-14)
№1042 от 2019.04.29 О продлении срока действия свидетельств об утверждении типа
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Ключи динамометрические электронные (DWTA, Delta Wrench)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Desoutter"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56660-14 27.02.2019 |
Ключи динамометрические электронные, DWTA, Delta Wrench Фирма "Desoutter" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56689-14 04.03.2019 |
Измерители крутящего момента силы цифровые, ALPHA Фирма "Desoutter" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56690-14 04.03.2019 |
Измерители крутящего момента силы, DST Фирма "Desoutter" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Ключи динамометрические электронные (DWTA, Delta Wrench)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 2 | 7 | 0 | 6 | 2 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Ключи динамометрические электронные (DWTA, Delta Wrench)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1200 | 1480 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1440 | 1480 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1800 | 1480 |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса ключей динамометрических электронных DWTA, Delta Wrench в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Ключи динамометрические электронные DWTA, Delta Wrench. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим электронным DWTA, Delta Wrench
Техническая документация фирмы «Desoutter», Великобритания.
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основное поверочное оборудование - установки для измерений крутящего момента силы, диапазон измерений (3 - 800) Н^м, относительная погрешность ± 0,25 %.
Изготовитель
Фирма «Desoutter», ВеликобританияDesoutter Ltd Registered office - Eaton Road Hemel Hempstead Hertfordshire HP2 7DR
Company No. 164206 Registered in England and Wales
Заявитель
ЗАО «Атлас Копко », г. ХимкиАдрес: 141402 Московская область, г.Химки,
Вашутинское шоссе, 15 тел.: (495) 933-55-55
Испытательный центр
ООО «ТестИнТех»123308, Москва, ул.Мневники, д.1 ИНН 7734656656, КПП 773401001
Принцип действия ключей динамометрических электронных DWTA, Delta Wrench заключается в том, что под действием приложенной к рукоятке ключа силы при достижении заранее установленного значения крутящего момента силы ключ издает четко предупредительный сигнал, что указывает на достижение установленного крутящего момента силы. В качестве предупредительного сигнала используется звуковое оповещение.
Конструктивно ключи динамометрические электронные Delta Wrench состоят из корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы, панели управления с функциональными клавишами и рукоятки. К корпусу с помощью присоединительного гнезда прикрепляется сменная головка с
присоединительным квадратом. Внутри корпуса расположен механизм определения значения крутящего момента силы, значение которого отображается на дисплее. В ключах динамометрических электронных DWTA в качестве устройства индикации используются измерительные устройства Delta 1D, 6D, 7D.
Конструкция корпуса ключей динамометрических электронных DWTA, Delta Wrench обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Ключи динамометрические электронные DWTA выпускаются в четырех модификациях, отличающихся диапазоном измерений крутящего момента силы. Пример обозначения модификации DWTA 30: где DWTA - название по каталогу производителя, 30 - верхний предел измерений крутящего момента силы в Н^м.
Ключи динамометрические электронные Delta Wrench выпускаются в двадцати четырех модификациях, отличающихся диапазоном измерений крутящего момента силы. Примеры обозначения модификаций:
Delta Wrench 30-А Wlan, где Delta Wrench - название по каталогу производителя, 30 -верхний предел измерений крутящего момента силы в Н^м, А - функция контроля угла поворота Wlan - передача данных по беспроводной сети на контроллер для их сохранения;
Delta Wrench 30 ZigBee, где Delta Wrench - название по каталогу производителя, 30 -верхний предел измерений крутящего момента силы в Н^м, ZigBee - протокол передачи сигналов о выполнении операций на контроллер.
Общий вид ключа динамометрического электронного DWTA представлен на рисунке
-
1. Общий вид ключа динамометрического электронного Delta Wrench представлен на рисунке 2.

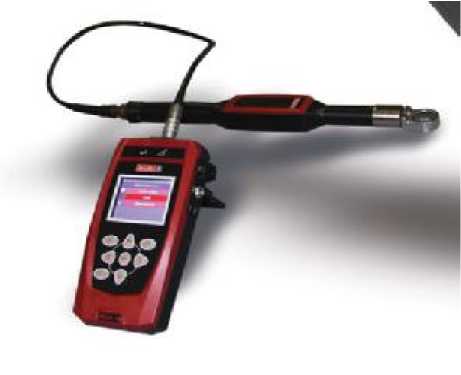

Рисунок 1. Общий вид ключа динамометрического электронного DWTA
Рисунок 2. Общий вид ключа динамометрического электронного Delta Wrench
-
1. Ключ динамометрический электронный.................................1 шт.
-
2. Руководство по эксплуатации (РЭ)........................................1шт.
-
3. Дополнительные адаптеры...........................по отдельному заказу
|
Модификация |
Диапазон измерений крутящего момента силы, IHi |
Пределы допустимой относительной погрешности измерений крутящего момента силы, % |
Размер присоединительного гнезда, мм, не более |
Масса, кг, не более |
Дли на, мм, не более | |
|
DWTA 30 |
3- |
30 |
9 х12 |
0,8 |
437 | |
|
DWTA 150 |
15- |
150 |
14 х 18 |
0,9 |
675 | |
|
DWTA 400 |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
DWTA 800 |
80- |
800 |
0 28 |
5 |
1495 | |
|
Delta Wrench 30 |
3- |
30 |
9 х12 |
0,8 |
437 | |
|
Delta Wrench 150 |
15- |
150 |
±1 |
14 х 18 |
0,9 |
675 |
|
Delta Wrench 400 |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
Delta Wrench 800 |
80- |
800 |
0 28 |
5 |
1495 | |
|
Delta Wrench 30-А |
3- |
30 |
9 х12 |
0,8 |
437 | |
|
Delta Wrench 150-А |
15- |
150 |
14 х 18 |
0,9 |
675 | |
|
Delta Wrench 400-А |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
Delta Wrench 800-А |
80- |
800 |
0 28 |
5 |
1495 | |
|
Delta Wrench 30 Wlan |
3- |
30 |
±1 |
9 х12 |
0,8 |
437 |
|
Delta Wrench 150 Wlan |
15- |
150 |
14 х 18 |
0,9 |
675 | |
|
Delta Wrench 400 Wlan |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
Delta Wrench 800 Wlan |
80- |
800 |
0 28 |
5 |
1495 | |
|
Delta Wrench 30-А Wlan |
3- |
30 |
9 х12 |
0,8 |
437 | |
|
Delta Wrench 150-А Wlan |
15- |
150 |
14 х 18 |
0,9 |
675 | |
|
Delta Wrench 400-А Wlan |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
Delta Wrench 800-А Wlan |
80- |
800 |
0 28 |
5 |
1495 | |
|
Delta Wrench 30 ZigBee |
3- |
30 |
9 х12 |
0,8 |
437 | |
|
Delta Wrench 150 ZigBee |
15- |
150 |
14 х 18 |
0,9 |
675 | |
|
Delta Wrench 400 ZigBee |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
Delta Wrench 800 ZigBee |
80- |
800 |
0 28 |
5 |
1495 | |
|
Delta Wrench 30-А ZigBee |
3- |
30 |
9 х12 |
0,8 |
437 | |
|
Delta Wrench 150-А ZigBee |
15- |
150 |
14 х 18 |
0,9 |
675 | |
|
Delta Wrench 400-А ZigBee |
40- |
400 |
14 х 18 |
4 |
1076 | |
|
Delta Wrench 800-А ZigBee |
80- |
800 |
0 28 |
5 |
1495 |
