Номер по Госреестру СИ: 56559-14
56559-14 Источники излучения в виде моделей черного тела
(М300)
Назначение средства измерений:
Источники излучения в виде моделей черного тела серии М300 (далее - МЧТ) предназначены для поверки и калибровки средств бесконтактного измерения температуры (тепловизоров, радиометров, пирометров и других приборов инфракрасного излучения) в диапазоне температур от 0 °С до 3000 °С.
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 1
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 2
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 3
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 4
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 5
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 6
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 7
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 8
Внешний вид.
Источники излучения в виде моделей черного тела
Рисунок № 9
Программное обеспечение
Лист № 5 Всего листов 9 Управление МЧТ осуществляется с помощью программного обеспечения iTools встроенного микропроцессора (в случае моделей М300, М305, М335, М340, М310НТ, М330 и М390) или отдельного контроллера (в случае моделей М315, М315Х, М315Х-НТ, М345Х, M345X-LC и М360). ПО позволяет установить заданную температуру черного тела и обеспечить ее стабилизацию за счет управления PID регулятором.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
iTools |
8.02.0 и выше |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.
Уровень защиты программного обеспечения МЧТ от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М360, М345Х, M345X-LC, М315Х, М315Х-НТ, М305», раздел 4.
-
2 «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М335, М315НТ», раздел 5.
-
3 «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М300, М330», раздел 6.
-
4 «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М310НТ, М340, М390», раздел 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам излучения в виде моделей черного т ела серии М300
-
1 ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».
-
2 Техническая документация фирмы «LumaSense Technologies, Inc.», США.
Лист № 9
Всего листов 9
Поверка
Поверкаосуществляется по документу МП 88.Д4-13 «Источники излучения в виде моделей черного тела серии М300. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля 2013 г.
Основные средства поверки:
1 Пирометры инфракрасные серии М 190, мод . М 190Q-TS, М 190V-TS
Основные метрологические характеристики:
M190Q-TS |
M190V-TS | |
Диапазон измеряемых температур, °С |
200 - 1200 |
1000 - 3000 |
Погрешность измерений, °С |
±0,8.2 (в зависимости от изм.темп.) |
±1,6.10 (в зависимости от изм.темп.) |
Поле зрения |
60:1 |
300:1 |
-
2 Пирометр TRT II
Основные метрологические характеристики:
температурный диапазон: 0 - 1000 °С;
погрешность измерения: ±0,5°C+0,7% от разницы температур объекта измерения и корпуса прибора
Изготовитель
Фирма «LumaSense Technologies, Inc.», США 3301 Leonard Court, Santa Clara, CA 95054, USA. Телефон: +1 800 631 0176
Факс: +1 408 727 1677
E-mail: info@lumasenseinc.com
Заявитель
ООО «Диагност»
105187, г. Москва, Окружной проезд, д. 15, корп. 2. Телефон: +7(495) 365-47-88, (495) 783-39-64 Факс: +7(495)366-62-83, (495)785-43-14
E-mail: diagnost@diagnost.ru.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46. Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия МЧТ заключается в практической реализации законов излучения Стефана-Больцмана и Планка, связывающих температуру черного тела c мощностью его излучения.
Основными элементами МЧТ являются излучатель с известной излучательной способностью излучающей поверхности, окруженная системой радиационных экранов, диафрагма, один или несколько датчиков измерения температуры излучателя, и система регулировки и стабилизации температуры излучателя.
Источники излучения в виде моделей черного тела серии М300 имеют следующие модификации, отличающиеся типом излучателя:
-
- М390, М335 и М330, где в качестве излучателя используется графитовая трубка со спиралевидным нагревателем;
-
- М315НТ, М315Х, М310НТ и М340, где в качестве излучателя используется круглая или квадратная пластина с распределенным нагревателем;
-
- М345Х, М315Х-НТ, где излучатель выполнен в виде пластины с термоэлементом Пельтье;
-
- M345X-LC, где излучатель выполнен в виде пластины со встроенным змеевиком для прокачки хладоагента от жидкостного термостата;
-
- М305, М300 и М360, где в качестве излучателя используется сферическая полость с электронагревателем, вмонтированным в корпус сферы.
В моделях источников излучения М300, М390, М335, М305, М340 и М310НТ излучатель и электронный терморегулятор конструктивно выполнены в одном корпусе. Регулировка и стабилизация температуры в моделях источников излучения М360, М345Х, М315НТ, М315Х обеспечивается электронным терморегулятором (контроллером), конструктивно выполненным в виде отдельного электронного блока. В моделе черного тела M345X-LC регулировка и стабилизация температуры МЧТ обеспечивается с помощью жидкостного термостата.
Модели источников излучения M315X, М315Х-НТ, M345X и M345X-LC имеют по 4 конфигурации отличающиеся размером выходной апертуры и излучателя.
Модель источников излучения М390 имеет 4 конфигурации отличающиеся диапазоном воспроизведения температур.
Внешний вид и схемы маркировки и пломбирования МЧТ представлены на рисунках 1-
Место нанесения маркировки
_
Места пломбирования
Рисунок 1 - Общий вид моделей черного тела серии М300 (модель М300) с указанием мест на-
несения маркировки и пломбирования
Место нанесения маркировки

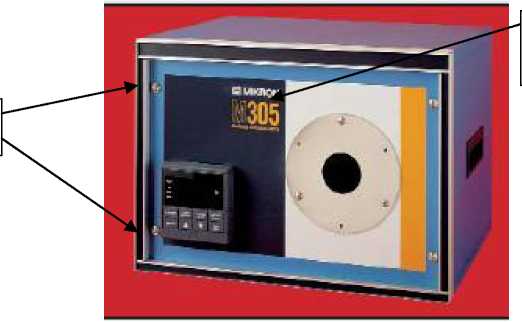

Рисунок 2 - Общий вид моделей черного тела серии М300 (модели М305, M335) с указанием
мест нанесения маркировки и пломбирования
Места пломбирования
5 МЖЯСЧ от
Место нанесения маркировки

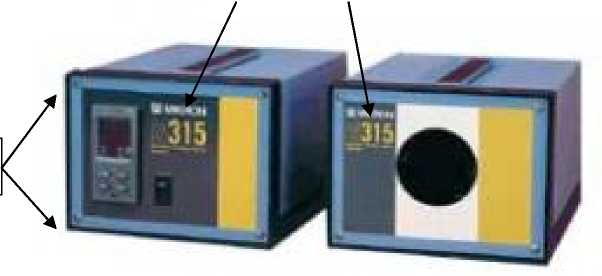

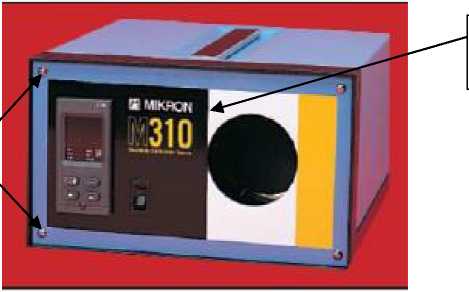

Рисунок 3 - Общий вид моделей черного тела серии М300 (модели М310НТ, M340) с указанием
мест нане
Места нанесения маркировки
Места пломбирования
Рисунок 4 - Общий вид моделей черного тела серии М300 (модель М315НТ) с указанием мест
нанесения маркировки и пломбирования
Места нанесения маркировки
Места пломбирования

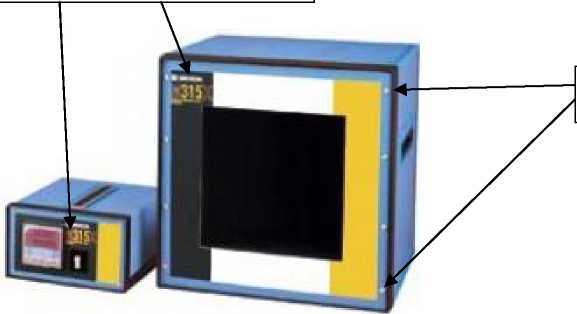

Рисунок 5 - Общий вид моделей черного тела серии М300 (модели М315Х, M315X-HT) с указа-
нием мест нанесения маркировки и пломбирования

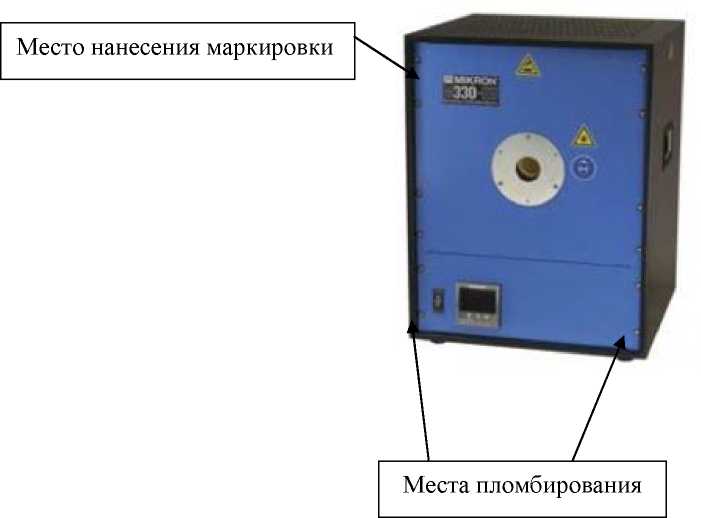

Рисунок 6 - Общий вид моделей черного тела серии М300 (модель М330) с указанием мест нанесения маркировки и пломбирования
Места нанесения маркировки
Места пломбирования
Рисунок 7 - Общий вид моделей черного тела серии М300 (модели М345Х, M345X-LC) с указанием мест нанесения маркировки и пломбирования
Места нанесения маркировки
Места пломбирования

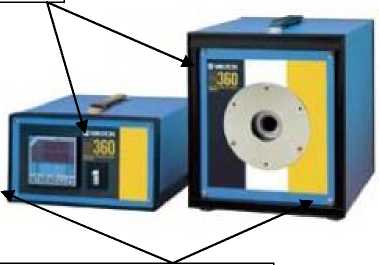

Рисунок 8 - Общий вид моделей черного тела серии М300 (модель М360) с указанием мест на-
несения маркировки и пломбирования

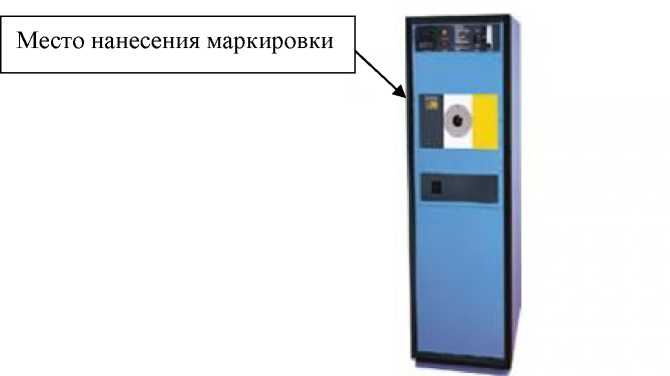

Рисунок 9 - Общий вид моделей черного тела серии М300 (модель М390) с указанием места нанесения маркировки
Комплектность МЧТ представлена в таблице 3. Таблица 3
Наименование |
Количество, шт |
Источник излучения в виде модели черного тела серии М300 |
1 |
Комплект аксессуаров |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
источников излучения в виде моделей черного тела серии М300 приведены в таблице 2.
Таблица 2
Модель |
Диапазон воспроизводимых температур, °C |
Доверительные границы относительной погрешности воспроизведения температуры, %+1 °C |
Доверительные границы абсолютной погрешности воспроизведения температуры, °C |
Диаметр апертуры, мм |
Потребляемая мощность, кВт |
Электропитание осуществляется от сети переменного тока |
Габариты, В x Ш x Г мм, не более* |
Масса, кг, не более** |
M300 |
200 - 1150 |
±0,25 |
- |
51 |
2 |
с напряжением 220В ±10% частотой 50Гц |
640 x 500 x 550 |
80 |
M305 |
100 - 1000 |
±0,2 |
- |
25 |
1 |
270 x 430 x 370 |
25 | |
M310HT |
(t окр.ср.+5) - 450 |
±0,25 |
- |
76 |
0,6 |
178 x 279 x 178 |
5,6 | |
M315HT |
(t окр.ср.+5) - 450 |
±0,25 |
- |
76 |
0,6 |
Излучатель: 178x279x178 Контроллер: 178x279x178 |
Излучатель: 4,9 Контролер: 3,2 | |
M315X Конфиг. 1 Конфиг. 2 Конфиг.3 Конфиг. 4 |
(t окр.ср.+5) - 400 |
- |
±1,3 |
101x101 152x152 203x203 305x305 |
0,5 - 4,5 |
Излучатель: 510 x 660 x 585 Контроллер: 167x280x280 |
Излучатель: 70 Контроллер: 3,2 | |
М315Х-НТ Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4 |
(t окр.ср.+5) - 600 |
- |
±1,3 |
101 x101 152x152 203x203 305x305 |
0,5 - 4,5 |
Излучатель: 510 x 660 x 585 Контроллер: 167x280x280 |
Излучатель: 70 Контролер: 3,2 | |
M330 |
300 - 1700 |
±0,25 |
- |
25 |
3 |
640 x 500 x 550 |
80 | |
M335 |
300 - 1500 |
±0,4 |
- |
16.5 |
3 |
290 x 495 x 550 |
28 | |
M340 |
Заявленный: -20 - 150 |
- |
±1 |
51 |
0,3 |
167 x 280 x 280 |
7,1 |
Подтверждаемый:
0 - 150 | ||||||||
M345X Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4 |
0 - 170 0 - 170 0 - 170 0 - 150 |
- |
±1 |
101x101 152x152 203x203 305x305 |
0,115 - 1,2 |
Излучатель: 400x400x356 Контроллер: 178 x 483 x 593 |
Излучатель: 24 Контролер: 3,2 | |
M345X-LC Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4 |
Заявленный: -40 - 100 Подтверждаемый: 0 - 100 |
- |
±1 |
101 x101 152x152 203x203 305x305 |
0,115 - 1,2 |
Излучатель: 267 x 254 x 203 Контроллер: 178x 483 x 593 Термостат: 600x320x530 |
Излучатель: 24 Контролер: 3,2 Термостат: 65 | |
M360 |
50 - 1100 |
±0,2 |
- |
25 |
1,6 |
Излучатель: 305x273x368 Контроллер: 167x280x280 |
Излучатель: 17,8 Контролер: 5,0 | |
M390 Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4 |
600 - 2300 600 - 2600 600 - 3000 300 - 2000 |
±0,25 |
- |
25 |
15 |
1710 x 560 x 820 |
182 |
- габаритные размеры могут варьироваться в зависимости от конфигурации МЧТ
** - масса может варьироваться в зависимости от конфигурации МЧТ
Условия эксплуатации:
-
- температура окружающей среды: 15 - 30 °С
-
- относительная влажность: не более 75%
-
- атмосферное давление: 96 - 104 кПа
Лист № 8 Всего листов 9
