Номер по Госреестру СИ: 56467-14
56467-14 Блоки детектирования
(БДКГ-23)
Назначение средства измерений:
Блоки детектирования БДКГ-23 (далее - блоки БДКГ-23) предназначены для измерения мощности поглощенной дозы D i (мощности дозы) гамма-излучения в составе аппаратуры контроля радиационной обстановки.
![Внешний вид. Блоки детектирования, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2014-56467-14_files/2014-56467-14-1.jpg)

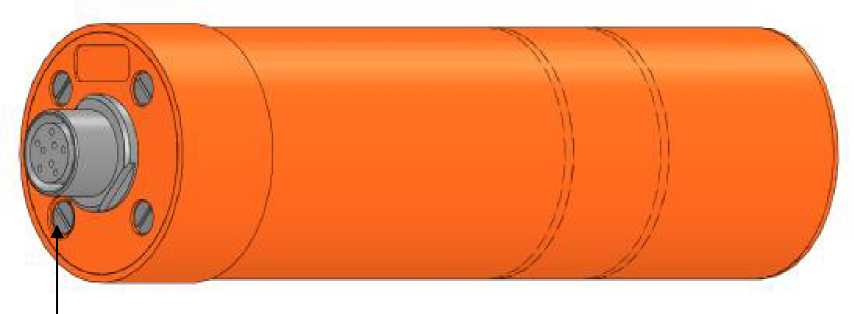

Внешний вид.
Блоки детектирования
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) блоков БДКГ-23 является встроенным, метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков БДКГ-23. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО блоков БДКГ-23 представлены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное программное обеспечение блоков детектирования гамма -излучения БДКГ-23 |
БДКГ-23 |
11.12.05 |
c861991b28287bfa5c6685 c03fee48bc |
MD5 |
Уровень защиты ПО блоков детектирования гамма - излучения БДКГ-23 от преднамеренных и непреднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на торцевой панели корпуса блока детектирования гамма - излучения БДКГ-23;
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Блок детектирования гамма - излучения БДКГ-23. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам детектирования БДКГ-23ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;
ТУ BY 100865348.029-2013 «Блок детектирования гамма-излучения БДКГ-23. Технические условия».
Поверка
Поверка» Поверкаосуществляется по документу МРБ МП.2305-2013 «Блок детектирования гамма -излучения БДКГ-23. Методика поверки», утвержденному БелГим 16 января 2013 г.
Средства поверки: рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида 137Cs, диапазон измерения мощности кермы в воздухе от 0,7 мкГр/ч до 10 Гр/ч, погрешность аттестации установки не более ±5 %.
Изготовитель
УП «АТОМТЕХ»Адрес: Республика Беларусь, 220005, г. Минск, ул. Гикало, д. 5, кор. 1
тел. (+375017) 292-81-42, факс (+375017) 288-29-88 E-mail: info@atomtex.com
Экспертиза проведена ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, Факс (812) 713-01-14
E-mail: info@vniim.ru
Принцип действия блоков БДКГ-23 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.
В качестве детектора гамма-излучения используются два счетчика: двухкамерный газоразрядный счетчик Гейгера-Мюллера типа СИ42Г с соотношением чувствительности камер 100:1 и газоразрядный счетчик типа Гамма 1-1. Питание счетчиков осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счетчика поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какая камера и в каком режиме включена. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.
При работе блоков детектирования гамма - излучения БДКГ-23 в составе аппаратуры возможна реализация следующих режимов:
а) режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
б) режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
в) режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом автоматического перезапуска;
г) режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом перезапуска по команде.
Блоки детектирования гамма-излучения БДКГ-23 начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации,
статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Общий вид блоков детектирования гамма - излучения БДКГ-23 представлен на рисунке 1.
![Внешний вид. Блоки детектирования (БДКГ-23), http://oei-analitika.ru](../kurilka/type_si_html/2014-56467-14_files/2014-56467-14-1.jpg)
Место пломбирования
Рисунок 1 - Общий вид блоков детектирования гамма-излучения БДКГ-23
Комплект поставки блоков БДКГ-23 указан в таблице 3. Таблица 3
