Номер по Госреестру СИ: 56466-14
56466-14 Блоки детектирования
(БДКГ-22)
Назначение средства измерений:
Блоки детектирования БДКГ-22 (далее - блоки БДКГ-22) предназначены для измерения мощности амбиентного эквивалента дозы Н *(10 ) (мощности амбиентной дозы) гамма-излучения в составе аппаратуры контроля радиационной обстановки.
Внешний вид.
Блоки детектирования
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.02.2019
Номер записи - 146773
ID в реестре СИ - 369173
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
БДКГ-22,
Производитель
Изготовитель - УП "АТОМТЕХ"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 43071 дн.
Приказы РСТ, где упоминается данный тип СИ
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Блоки детектирования (БДКГ-22)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений УП "АТОМТЕХ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19741-00 01.08.2010 |
Гамма-бета-спектрометры, МКС-АТ1315 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
1 год | |
|
19793-00 01.08.2010 |
Дозиметры рентгеновского и гамма-излучения, ДКС-АТ1121, ДКС-АТ1121А, ДКС-АТ1123, ДКС-АТ1123А УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
1 год | |
|
19793-09 01.07.2014 |
Дозиметры рентгеновского и гамма-излучения, ДКС-АТ1121, ДКС-АТ1121А, ДКС-АТ1123, ДКС-АТ1123А УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
23657-08 01.05.2013 |
Гамма-радиометры, РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
24949-08 01.04.2013 |
Измерители-сигнализаторы, СРК-АТ2327 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
26433-09 01.08.2014 |
Дозиметры, ДКС-АТ5350, ДКС-АТ5350/1 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
27652-04 01.10.2009 |
Вольтметры универсальные, В7-74 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
1 год | |
|
27652-09 01.12.2014 |
Вольтметры универсальные, В7-74 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
29551-08 01.05.2013 |
Дозиметры-радиометры, МКС-АТ1117М УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
29558-05 01.08.2015 |
Дозиметры рентгеновского излучения, ДКР-АТ1103М УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
32791-06 01.10.2011 |
Спектрометры, МКС-АТ6101 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
1 год | |
|
32791-09 01.09.2014 |
Спектрометры, МКС-АТ6101 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37198-08 |
Установка дозиметрическая гамма-излучения, УДГ-АТ110 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год. По истечении 2 лет эксплуатации - 3 года |
|
38328-08 |
Установка дозиметрическая гамма-излучения, УДГ-АТ110 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год. По истечении 2 лет эксплуатации - 3 года |
|
44235-10 01.04.2015 |
Спектрометры, МКС-АТ6102, МКС-АТ6102А УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
44761-10 01.08.2015 |
Установки дозиметрические гамма-излучения, УДГ-АТ130 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год. По истечении 2 лет эксплуатации - 3 года |
|
56466-14 12.02.2019 |
Блоки детектирования, БДКГ-22 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
56467-14 12.02.2019 |
Блоки детектирования, БДКГ-23 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
82805-21 31.03.2025 |
Устройства детектирования гамма-излучения, УДКГ-37 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82804-21 30.07.2025 |
Спектрометры, МКС-АТ6104ДМ УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82803-21 30.07.2025 |
Измерители-сигнализаторы, СРК-АТ2327 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82801-21 31.03.2025 |
Дозиметры-радиометры, МКС-АТ6131 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
83879-21 02.08.2026 |
Блоки детектирования гамма-излучения, серии БДКГ-2ххМ УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
85496-22 31.03.2025 |
Гамма-бета-спектрометры, МКС-АТ1315 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
89759-23 31.03.2028 |
Дозиметры индивидуальные, ДКГ-АТ2503 УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
90680-23 13.06.2028 |
Спектрометры, МКС-АТ1120М УП "АТОМТЕХ" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Блоки детектирования (БДКГ-22)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 36 | 0 | 36 | 0 | 0 | 0 | 0 |
Стоимость поверки Блоки детектирования (БДКГ-22)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) блоков БДКГ-22 является встроенным, метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков БДКГ-22. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО блоков БДКГ-22 представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение блоков детектирования гамма -излучения БДКГ-22 |
БДКГ-22 |
11.12.05 |
9a332e60c30ba6552cc 3353783830152 |
MD5 |
Уровень защиты ПО блоков детектирования гамма - излучения БДКГ-22 от преднамеренных и непреднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на торцевой панели корпуса блока детектирования гамма - излучения БДКГ-22;
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Блок детектирования гамма - излучения БДКГ-22. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам детектирования БДКГ-22ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;
ТУ BY 100865348.028-2013 «Блок детектирования гамма-излучения БДКГ-22. Технические условия».
Поверка
Поверка» Поверкаосуществляется по документу МРБ МП.2306-2013 «Блок детектирования гамма -излучения БДКГ-22. Методика поверки», утвержденному БелГим 16 января 2013 г.
Средства поверки: рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида Cs-137, диапазон измерения мощности амбиентного эквивалента дозы от 0,7 мкЗв/ч до 10 Зв/ч, погрешность аттестации установки не более ±5 %.
Изготовитель
УП «АТОМТЕХ»Адрес: Республика Беларусь, 220005, г. Минск, ул. Гика
ло, д. 5, кор. 1
тел. (+375017) 292-81-42, факс (+375017) 288-29-88
e-mail: info@atomtex.com
Экспертиза проведена ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, Факс (812) 713-01-14
E-mail: info@vniim.ru
Принцип действия блоков БДКГ-22 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.
В качестве детектора гамма-излучения используется двухкамерный газоразрядный счетчик Гейгера-Мюллера типа СИ42Г с соотношением чувствительности камер 100:1. Питание счетчика осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счетчика Гейгера-Мюллера поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какая камера и в каком режиме включена. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.
При работе блоков детектирования гамма - излучения БДКГ-22 в составе аппаратуры возможна реализация следующих режимов:
а) режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
б) режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
в) режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом автоматического перезапуска;
г) режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом перезапуска по команде.
Блоки детектирования гамма-излучения БДКГ-22 начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.

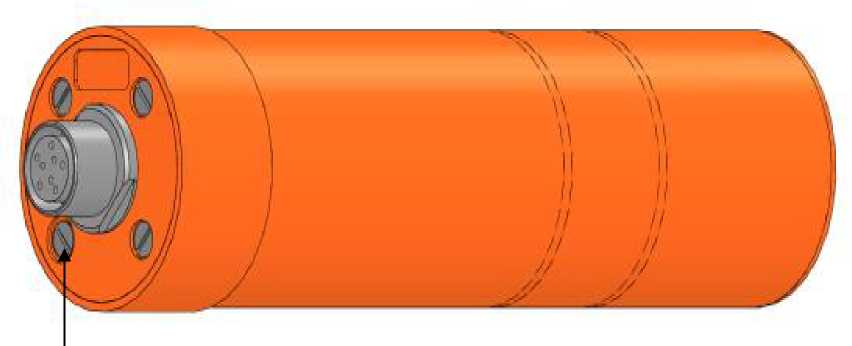

Общий вид блоков детектирования гамма - излучения БДКГ-22 представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид блоков детектирования гамма-излучения БДКГ-22
Комплект поставки блоков БДКГ-22 указан в таблице 3. Таблица 3
