Номер по Госреестру СИ: 56452-14
56452-14 Машины испытательные
(BP DLC, GP DLC, FU DLC, S6 DLC)
Назначение средства измерений:
Машины испытательные серий BP DLC, GP DLC, FU DLC, S6 DLC (далее - машины) предназначены для задания и измерений силы сжатия или растяжения, перемещений и регулирования скоростей перемещений подвижной траверсы нагружающего устройства при проведении механических испытаний образцов.

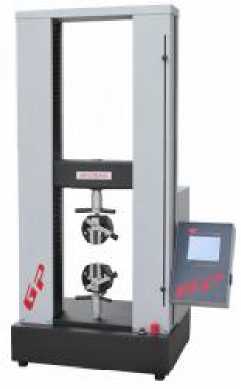

Внешний вид.
Машины испытательные
Рисунок № 1

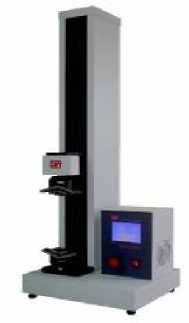

Внешний вид.
Машины испытательные
Рисунок № 2

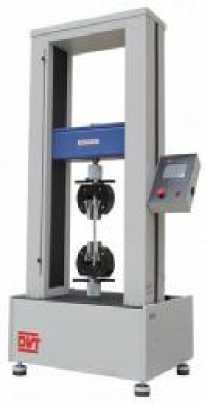

Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 4
Программное обеспечение
Машины имеют встроенное программное обеспечение (далее - ПО) (микропрограмма сенсорного блока управления с защитой от считывания и перезаписи), управляющая программа блока управления реализует сбор, передачу, хранение и представление измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО |
CKS DLC |
1.30 |
3589784785 |
СRС32 |
* Номер версии (идентификационный номер) программного обеспечения не ниже указанного. |
Лист № 3 Всего листов 7 Идентификация программы: номер версии программного обеспечения отображается при включении машины.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С » по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменной, разрушающейся при снятии планке, закрепленной на боковой стенке основания машин, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах «Машины испытательные серии BP DLC (GP DLC, FU DLC, S6 DLC). Руководство по эксплуатации» и «Машины испытательные серий BP DLC, GP DLC, FU DLC, S6 DLC. Инструкция оператору», 2013 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным серий BP DLC, GP DLC, FU DLC, S6 DLC
-
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
-
2. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
-
3. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по методике МП 2301-258-2013 «Машины испытательные серий BP DLC, GP DLC, FU DLC, S6 DLC. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28.10.2013 г.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 6 = 0,12 % для машин класса 0,5; 6 = 0,24 % для машин класса 1;
-
- гири 4-го разряда в соответствии с ГОСТ 8.021-2005;
-
- индикатор многооборотный МИГ-1, класс точности 1;
-
- меры длины концевые плоскопараллельные, 3 разряда, набор № 1;
-
- штангенрейсмас ШР-630-0,05 по ГОСТ 164-90;
Лист № 7 Всего листов 7 - рулетка измерительная металлическая Р 3 Н3 К по ГОСТ 7502-98;
- секундомер механический СОПпр-2б -2-000, класс точности 2.
Изготовитель
Фирма «DEVOTRANS», Турция.Адрес: Maltepe Mah. Yilanli Ayazma Sok. No: 18/73 Zeytinburnu, istanbul, TURKiYE.
Телефон: +90 (212) 482-09-88, факс: +90 (212) 482-10-48, e-mail: devotrans@devotrans.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19. Телефон: (812) 251-76-01.
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия машин основан на преобразовании тензорезисторным датчиком силы нагрузки, приложенной к испытуемому образцу, в электрический сигнал, изменяющийся пропорционально этой силе.
Измерение перемещения подвижной траверсы осуществляется датчиком перемещения,
связанным с ходовым винтом. Датчик перемещения представляет собой оптоэлектронный преобразователь угла поворота.
Электрические сигналы с обоих датчиков регистрируются и отображаются в единицах
измерений на сенсорном жидкокристаллическом дисплее блока управления DLC (далее — блок управления), с помощью которого также осуществляется управление машиной.
Конструктивно машины состоят из модуля силозадающего, тензорезисторного датчика си-
лы (для серий GP DLC и FU DLC в состав может входить дополнительный тензорезисторный датчик силы), датчика перемещения и сенсорного блока управления.
Модуль силозадающий состоит из основания, в котором расположен привод, состоящий из электродвигателя и редуктора. На основании установлен механизм нагружения, в состав которого входят:
-
- ходовые винты;
-
- направляющие колонны;
-
- подвижная траверса.
Ходовые винты при помощи системы зубчатых ремней, через редуктор, связаны с электромотором. Обороты электромотора регулируются с помощью блока управления. Для предотвращения повреждения тензорезисторного датчика в машине установлена система аварийной остановки, которая срабатывает при достижении подвижной траверсой ограничителей хода (верхний и нижний).
Машины имеют возможность подключения персонального компьютера через COM-порт или порт USB.
Серии машин отличаются следующим:
-
- BP DLC - одноколонная настольная машина, работающая в режиме растяжения/сжатия;
-
- GP DLC - двухколонная настольная машина, работающая в режиме растяжения/сжатия;
-
- FU DLC - двухколонная напольная машина, работающая в режиме растяжения/сжатия;
-
- S6 DLC- четырехколонная напольная машина, работающая в режиме сжатия.
Машины выпускаются в нескольких модификациях, отличающихся диапазонами измерений и предельными значениями составляющих погрешности.
Варианты исполнения машин отличаются максимальным ходом подвижной траверсы, габаритными размерами и массой.
Машины имеют обозначение: S Y X DLC - Z
S - обозначение серии (BP, GP, FU или S6);
Y - обозначение варианта исполнения (таблицы 5-8);
X - наибольший предел измерений в кН. При использовании дополнительного тензо-резисторного датчика запись ведется через дробь. X1/X2, где X1 - наибольший предел измере-
Лист № 2 Всего листов 7 ний основного датчика в кН, Х2 - наибольший предел измерений дополнительного датчика в кН;
DLC - блок управления;
Z - класс точности по ISO 7500-1. При использовании дополнительного тензорезистор-ного датчика запись ведется через дробь. Z1/Z2, где Z1 - класс точности основного датчика, Z2 -класс точности дополнительного датчика.
серия BP DLC
серия GP DLC
серия FU DLC
серия S6 DLC
Рисунок 1 Общий вид машин
Маркировка машин производится на фирменной, разрушающейся при снятии планке на которой нанесено:
-
- торговая марка изготовителя;
-
- обозначение модификации машины;
-
- серийный номер;
-
- знак утверждения типа.
Таблица 2
Обозначение |
Наибольший предел диапазона измерений, кН |
Наименьший предел диапазона измерений, Н |
Дискретность отсчета, Н |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин | |
Для класса точности 0,5 по ISO 7500-1 |
Для класса точности 1 по ISO 7500-1 | ||||
BP Y 0,2 DLC - Z |
0,2 |
4 |
2 |
0,01 | |
BP Y 0,5 DLC - Z |
0,5 |
4 |
2 |
0,01 | |
GP Y 0,5 DLC - Z | |||||
BP Y 1 DLC-Z |
1 |
4 |
2 |
0,01 | |
GP Y 1 DLC-Z | |||||
BP Y 2 DLC - Z |
2 |
4 |
2 |
0,01 | |
GP Y 2 DLC - Z | |||||
GP Y 5 DLC - Z |
5 |
5 |
5 |
0,01 | |
GP Y 10 DLC - Z |
10 |
10 |
10 |
0,01 |
0,1-500 |
S6 Y 20 DLC - Z |
20 |
20 |
20 |
0,02 | |
GP Y 20 DLC - Z | |||||
GP Y 30 DLC - Z |
30 |
30 |
30 |
0,03 | |
FU Y 30 DLC - Z | |||||
S6 Y 50 DLC - Z |
50 |
50 |
50 |
0,05 | |
FU Y 50 DLC - Z | |||||
FU Y 100 DLC - Z |
100 |
100 |
100 |
0,1 | |
FU Y 200 DLC - Z |
200 |
200 |
200 |
0,2 | |
FU Y 500 DLC - Z |
500 |
500 |
500 |
0,5 |
Наибольший и наименьший пределы диапазона измерений, дискретность отсчета, диапазон регулирования скоростей перемещений подвижной траверсы при использовании дополнительного тензорезисторного датчика приведены в таблице 3.
Таблица 3
Обозначение |
Наибольший предел диапазона измерений, кН |
Наименьший предел диапазона измерений, Н |
Дискретность отсчета, Н |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин | |
Для класса точности 0,5 по ISO 7500-1 |
Для класса точности 1 по ISO 7500-1 | ||||
GP Y 5/0,1 DLC - Z |
5 |
4 |
2 |
0,01 |
0,1-500 |
GP Y 10/0,1 DLC - Z |
10 |
4 |
2 |
0,01 |
Продолжение таблицы 3
Обозначение |
Наибольший предел диапазона измерений, кН |
Наименьший предел диапазона измерений, Н |
Дискретность отсчета, Н |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин | |
Для класса точности 0,5 по ISO 7500-1 |
Для класса точности 1 по ISO 7500-1 | ||||
GP Y 20/0,2 DLC - Z |
20 |
4 |
2 |
0,01 |
0,1-500 |
GP Y 30/0,5 DLC - Z |
30 |
4 |
2 |
0,01 | |
FU Y 30/0,5 DLC - Z |
30 |
4 |
2 |
0,01 | |
GP Y 5/0,1 DLC - Z |
5 |
4 |
2 |
0,01 | |
FU Y 50/0,5 DLC - Z |
50 |
4 |
2 |
0,01 | |
FU Y 100/1 DLC - Z |
100 |
4 |
2 |
0,01 | |
FU Y 200/2 DLC - Z |
200 |
4 |
2 |
0,01 | |
FU Y 500/5 DLC - Z |
500 |
5 |
5 |
0,01 |
Предельные значения параметров при измерении силы должны соответствовать приведенным в таблице 4.
Таблица 4
Класс точности «Z» |
Предельные значения, % | |||
Систематическая составляющая погрешности, q |
Составляющая погрешности, связанная с повторяемостью показаний, b |
Составляющая погрешности, связанная с дрейфом нуля, fo |
Относительная разрешающая способность, а | |
0,5 |
± 0,5 |
0,5 |
± 0,05 |
0,25 |
1 |
± 1,0 |
1,0 |
± 0,1 |
0,5 |
Примечание: Технические и метрологические характеристики соответствуют требованиям
ISO 7500-1.
Обозначение вариантов исполнения, габаритные размеры, максимальный ход подвижной траверсы, диапазон измерений перемещений подвижной траверсы, ширина рабочего пространства и масса машин приведены в таблицах 5-8.
Таблица 5 - для серии BP DLC
Обозначение варианта исполнения «Y» |
Габаритные размеры машины, мм, не более |
Максимальный ход подвижной траверсы, мм, не менее |
Диапазон измерений перемещений подвижной траверсы, мм |
Ширина рабочего пространства, мм |
Масса, кг, не более | ||
ширина |
глубина |
высота | |||||
- |
460 |
380 |
1400 |
970 |
0,1 - 900 |
95 |
66,5 |
U |
460 |
380 |
1700 |
1270 |
0,1 - 1100 |
95 |
76,5 |
Таблица 6 - для серии GP DLC
Обозначение варианта исполнения «Y» |
Габаритные размеры машины, мм, не более |
Максимальный ход подвижной траверсы, мм, не менее |
Диапазон измерений перемещений подвижной траверсы, мм |
Ширина рабочего пространства, мм |
Масса, кг, не более | ||
ширина |
глубина |
высота | |||||
- |
800 |
570 |
1340 |
800 |
0,1 - 700 |
320 |
130 |
G |
900 |
570 |
1340 |
800 |
0,1 - 700 |
420 |
140 |
U |
800 |
570 |
1760 |
1250 |
0,1 - 1100 |
320 |
145 |
UG |
900 |
570 |
1760 |
1250 |
0,1 - 1100 |
420 |
155 |
S |
800 |
570 |
750 |
230 |
0,1 - 200 |
320 |
125 |
S60 |
1100 |
570 |
1340 |
800 |
0,1 - 700 |
620 |
190 |
S80 |
1300 |
800 |
1340 |
800 |
300 | ||
U S60 |
1125 |
665 |
1690 |
1250 |
0,1 - 1100 |
620 |
210 |
U S80 |
1415 |
800 |
2052 |
800 |
320 | ||
S100 |
1500 |
1000 |
1500 |
800 |
0,1 - 700 |
1000 |
340 |
S120 |
1700 |
1200 |
1650 |
1200 |
380 |
Таблица 7 - для серии FU DLC
Обозначение варианта исполнения «Y» |
Габаритные размеры машины, мм, не более |
Максимальный ход подвижной траверсы, мм, не менее |
Диапазон измерений перемещений подвижной траверсы, мм |
Ширина рабочего пространства, мм |
Масса, кг, не более | ||
ширина |
глубина |
высота | |||||
- |
1070 1300** |
660 900** |
2050 2300** |
1200 |
0,1 - 1100 |
520 570* 570** |
350 660* 950** |
G |
1630 |
660 |
2050 |
1200 |
0,1 - 1100 |
1060 |
390 700* 990** |
U |
1070 1300** |
660 900** |
2350 2600** |
1500 |
0,1 - 1300 |
520 570* 570** |
370 680* 970** |
UG |
1630 |
760 |
3850 |
3000 |
0,1 - 2700 |
1060 |
780 1070** |
UGG |
1870 |
1300 |
2050 |
1200 |
0,1 - 1100 |
1300 |
450 |
Примечание: * для машин с наибольшим пределом измерений 200 кН.
для машин с наибольшим пределом измерений 500 кН.
Таблица 8 - для серии S6 DLC
Обозначение варианта исполнения «Y» |
Габаритные размеры машины, мм, не более |
Максимальный ход подвижной траверсы, мм, не менее |
Диапазон измерений перемещений подвижной траверсы, мм |
Ширина рабочего пространства, мм |
Масса, кг, не более | ||
ширина |
глубина |
высота | |||||
- |
1800 |
1600 |
2200 |
1500 |
0,1 - 1300 |
1500 |
750 |
UG |
2000 |
2000 |
3150 |
2500 |
0,1 - 2300 |
1500 |
1555 |
Дискретность отсчета измерений перемещения подвижной траверсы, мм..................0,01.
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазонах измерений от 0,1 до 15 мм, мм.......................................................... ±0,02.
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазонах измерений свыше 15 мм, %................ ±0,15 от измеряемой величины.
Пределы допускаемой относительной погрешности регулирования скоростей перемещений подвижной траверсы, %...................................................................................................±0,5.
Условия эксплуатации:
-
- диапазон температуры окружающего воздуха, °С........................от плюс 10 до плюс 35;
-
- относительная влажность окружающего воздуха (без конденсации), %, не более 80. Питание для машин серий BP DLC, GP DLC:
-
- напряжение, В ..................................................................................................230 +6%-10%;
-
- частота, Гц ................................................................................................................50 ± 2%.
Питание для машин серий FU DLC, S6 DLC:
-
- напряжение, В ..................................................................................................400 +6/о.10%;
-
- частота, Гц ................................................................................................................50 ± 2%.
Потребляемая мощность, кВт, не более:
Вероятность безотказной работы за 1000 ч
