Номер по Госреестру СИ: 56440-14
56440-14 Система технического диагностирования главных циркуляционных насосных агрегатов
(СТД ГЦНА-1391)
Назначение средства измерений:
Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1391 (далее СТД ГЦНА) предназначена для измерения виброскорости, относительного зазора и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосных агрегатов (ГЦНА) реакторной установки блока № 1 Ленинградской АЭС-2.
Внешний вид.
Система технического диагностирования главных циркуляционных насосных агрегатов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 146744
ID в реестре СИ - 369144
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ОАО "ЦКБ машиностроения" (ЦКБМ)
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Система технического диагностирования главных циркуляционных насосных агрегатов (СТД ГЦНА-1391)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "ЦКБ машиностроения" (ЦКБМ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39785-08 |
Системы технического диагностирования главных циркуляционных насосов, СТД ГЦН-195М ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
51902-12 |
Система технического диагностирования главных циркуляционных насосов, СТД ГЦНА-1391 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
51913-12 |
Система технического диагностирования главных циркуляционных насосов, СТД ГЦНА-1713 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
54113-13 |
Система технического диагностирования главных циркуляционных насосных агрегатов, СТД ГЦНА-1713 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
56440-14 |
Система технического диагностирования главных циркуляционных насосных агрегатов, СТД ГЦНА-1391 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система технического диагностирования главных циркуляционных насосных агрегатов (СТД ГЦНА-1391)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система технического диагностирования главных циркуляционных насосных агрегатов (СТД ГЦНА-1391)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления СТД ГЦНА, а также производит сбор, обработку, сохранение и отображение результатов измерений. Функционально программное обеспечение разделено на ПО конфигурирования и первичной обработки сигналов вибромонитором и загружаемое из модуля управления при помощи модуля энергонезависимой памяти и ПО СТД ГЦНА, осуществляющего отображение результатов измерений и загружаемое из основного компьютера СТД ГЦНА, размещенного в стойке.
Идентификационные данные ПО «СТД ГЦНА-1391» приведены в табл. 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «СТД ГЦНА-1391» |
recv CVM |
1.1 |
002fd55de6fO719d6 553f6955c55155d |
md5 |
|
VM_Conf |
1.1 |
0a810a3a19f51ec74 d2f7d42fa3b6b31 |
md5 |
Уровень защиты встроенного ПО - «С», в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на Руководство по эксплуатации и на шильдик УИИ СКВ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации 1716-20-0001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1391
-
1. МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 - 2-104 Гц».
-
2. ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».
-
3. Техническая документация изготовителя СТД ГЦНА.
Поверка
Поверкаосуществляется в соответствии с методикой поверки 1716-20-0001 МП «Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1391. Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 16 декабря 2013 г.
Перечень основных средств поверки:
-
- генератор сигналов произвольной формы 33220А, FCUHyc = 140-3 - 20406 Гц; ивых = ±10 ВПИК; ПГ = ±(0,01 ипик-пик + 0,001) В;
-
- устройство для калибровки преобразователей перемещения токовихревых TK3 (Госреестр 15542-08), 5 - 25400 мкм, ПГ = ±5 мкм;
-
- виброустановка калибровочная портативная 9100D, 7 - 10000 Гц, 196 м/с2, 380 мм/с, 1,27 мм, ПГ = ±3 %;
-
- мультиметр 34401A, ипост 0,1 - 1000 В; иперем 0,1 - 750 В, 3 - 300000 Гц; ПГ = ±(0,0004D + 0,0003E) В (где D - показание прибора, E - верхнее граничное значение диапазона измерений).
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru
СТД ГЦНА выполняет следующие функции:
-
- измерение виброскорости ГЦН и формирование сигнализации при превышении предупредительных и аварийных уровней и передачу сигнала о превышении на блочный щит управления;
-
- измерение относительного зазора ротора насоса в режимах измерения смещения ротора и виброперемещения ротора;
-
- вычисление зазора в нижнем радиальном подшипнике;
-
- контроль технического состояния аппаратной части системы;
-
- совместную автоматизированную обработку данных вибрационного контроля ГЦН;
-
- представление информации о текущем техническом состоянии ГЦН оперативному и техническому персоналу энергоблока;
-
- ведение архива данных по вибрационным параметрам;
-
- обеспечение работы удаленного рабочего места.
Принцип действия СТД ГЦНА основан на преобразовании виброускорения, акселерометрами, установленными на ГЦНА, в электрический сигнал, согласовании с входным импедансом модулей монитора механических колебаний, аналого-цифровом преобразовании сигнала, фильтрации, интегрирования и индикации на мониторе промышленного компьютера СТД ГЦНА. Виброперемещение ротора ГЦНА и зазор в подшипнике измеряется при помощи вихретоковых преобразователей, сигнал от которых поступает на вход модулей монитора механических колебаний, где он подвергается аналогоцифровому преобразованию, фильтрации и индикации на мониторе промышленного компьютера СТД ГЦНА. Частота вращения ротора ГЦНА измеряется вихретоковыми преобразователями посредством подсчета числа импульсов напряжения в единицу времени, формируемых меткой, установленной на валу насосного агрегата, которые поступают на вход модулей монитора механических колебаний. Усредненное значение частоты вращения индицируется на мониторе промышленного компьютера СТД ГЦНА.
СТД ГЦНА имеет модульную конструкцию, интегрированную в единый комплекс. В состав СТД ГЦНА входят акселерометры типа 8324, акселерометры типа AS063, преобразователи вихретоковые типа SD-052/OD-054 с кабелями и устройствами согласования и устройство информационно-измерительное системы контроля вибраций (далее УИИ СКВ). Основой УИИ СКВ являются: монитор механических колебаний 2520, компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.
В мониторе механических колебаний 2520 размещены:
а) измерительные модули, осуществляющие аналого-цифровые преобразования сигналов первичных измерительных преобразователей, интегрирование сигналов акселерометров, обработку сигналов, поступающих от вихретоковых преобразователей (измерение зазора, виброперемещения и подсчет количества импульсов в единицу времени);
б) вычислительные модули, осуществляющие обработку результатов измерений, вычисление спектральных характеристик контролируемых процессов, управление и контроль монитора механических колебаний 2520;
в) вспомогательные модули: генератор напряжения различной формы, модули выборки, памяти, интерфейсные модули.
К измерительным каналам СТД ГЦНА относятся:
-
- каналы измерения абсолютной вибрации, включающие акселерометры типа 8324 и осуществляющие преобразование виброускорения в электрический заряд на выходе акселерометра, усилители заряда типа 2661, осуществляющие преобразование заряда в напряжение, модуль мониторинга сигналов переменного/постоянного тока 3031, осуществляющие аналого-цифровое преобразование сигналов напряжения и их интегрирование, модуль управления 7528, осуществляющий загрузку программ измерения и параметров конфигурации в память модулей вибромонитора из главного компьютера СТД ГЦНА, модуля энергонезависимой памяти 7405, осуществляющий хранение параметров конфигурации и процедур измерения, входящие в состав монитора механических колебаний 2520 из системы мониторинга машинного оборудования типа 3540 COMPASS;
-
- каналы измерения абсолютной вибрации, включающие акселерометры типа AS063 и осуществляющие преобразование виброускорения в напряжение на выходе акселерометра, модуль мониторинга сигналов переменного/постоянного тока 3031, осуществляющие аналого-цифровое преобразование сигналов напряжения и их интегрирование, модуль управления 7528 и модуль энергонезависимой памяти 7405;
-
- каналы измерения относительного зазора, включающие преобразователи
вихретоковые типа SD-052/OD-054 и осуществляющие преобразование
переменного/постоянного зазора в напряжение на выходе преобразователя, модуль мониторинга сигналов переменного/постоянного тока 3031, осуществляющие аналогоцифровое преобразование сигналов напряжения, модуль управления 7528 и модуль энергонезависимой памяти 7405;
-
- каналы измерения частоты вращения, включающие преобразователи вихретоковые типа SD-052/OD-054 и осуществляющие преобразование зазора между торцом преобразователя и меткой, установленной на валу насосного агрегата, в напряжение на выходе преобразователя в форме меандра, модуль тахометрических сигналов 3013, осуществляющий подсчет импульсов в единицу времени, модуль управления 7528 и модуль энергонезависимой памяти 7405.

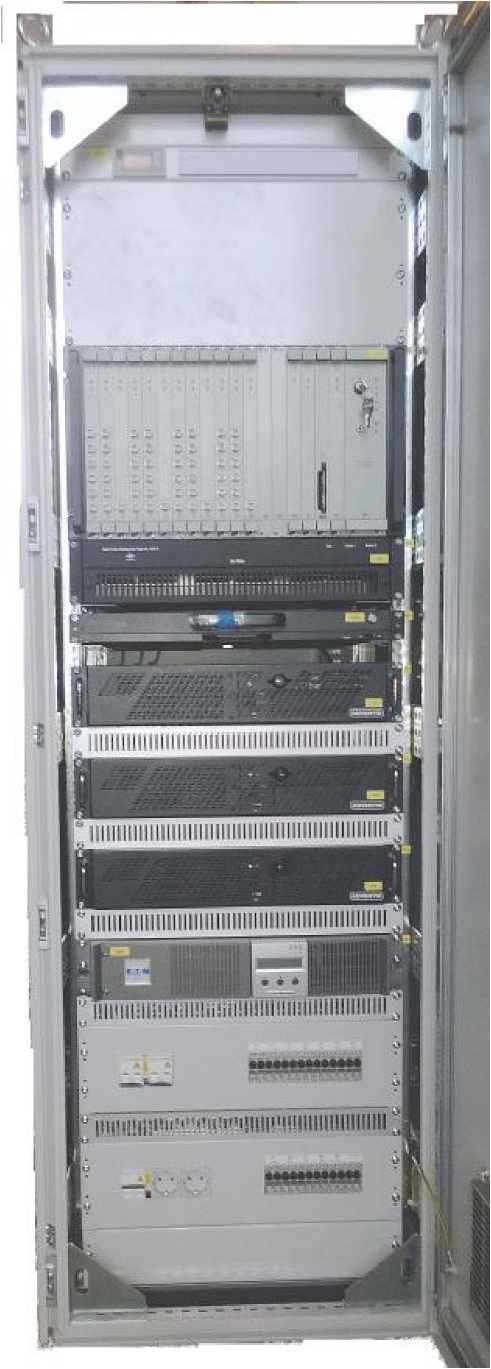

Внешний вид СТД ГЦНА изображен на рис. 1.
Рисунок 1 - Внешний вид СТД ГЦНА
-
1. Устройство информационно-измерительное системы контроля вибраций УИИ СКВ 1 шт.
-
2. Первичные измерительные преобразователи 1 комплект
Акселерометры AS063 24 шт.
Акселерометры 8324 4 шт.
-
3. Преобразователи вихретоковые SD-052/OD-054 20 шт.
-
4. ЗИП* 1 комплект
-
5. Руководство по эксплуатации СТД ГЦНА 1 экз.
-
6. Формуляр СТД ГЦНА 1 экз.
-
7. Комплект эксплуатационных документов на УИИ СКВ 1 шт.
-
8. Методика поверки 1 экз.
* В соответствии со спецификацией покупных изделий.
Метрологические свойства СТД ГЦНА определяются метрологическими характеристиками измерительных модулей, входящих в состав монитора механических колебаний 2520 и метрологическими характеристиками первичных измерительных преобразователей.
Основные метрологические и технические характеристики приведены в табл. 2.
Таблица 2
|
Наименование характеристики |
Показатель |
|
1 |
2 |
|
Каналы измерения абсолютной вибрации | |
|
а) количество каналов, шт. |
28 |
|
б) диапазон измерения виброскорости, мм/с |
от 0,5 до 50 |
|
в) диапазон частот, Гц |
от 10 до 1000 |
|
г) пределы допускаемой абсолютной погрешности измерения виброскорости, мм/с |
±(0,1 + 0,1^изм), где V^M - измеренное значение виброскорости, мм/с |
|
д) неравномерность амплитудно-частотной характеристики |
в соответствии с ГОСТ ИСО 2954-97, (±10 % в диапазоне частот от 20 - 800 Гц; +10 и -20 % на частотах 10, 1000 Гц соответственно) |
Продолжение таблицы 2
|
1 |
2 |
|
Каналы измерения относительного зазора | |
|
а) количество датчиков, шт. |
16 |
|
б) диапазон измерения смещения, мм |
минус 1,0 - 1,0 |
|
в) пределы допускаемой абсолютной погрешности измерения смещения, мм |
±(0,02 + 0,05^Хизм), где ХИЗМ - измеренное значение смещения, мм |
|
г) диапазон измерения размаха виброперемещения, мм |
0,05 - 0,35 |
|
д) пределы допускаемой абсолютной погрешности измерения размаха виброперемещения, мм |
±(0,02 + 0,07’8изм), где SK3M - измеренное значение виброперемещения, мм |
|
е) диапазон частот, Гц |
от 10 до 200 |
|
Каналы измерения частоты вращения | |
|
а) количество каналов, шт. |
4 |
|
б) диапазон измерения частоты вращения, об/мин |
20 - 1200 |
|
в) пределы допускаемой приведенной погрешности измерения частоты вращения, % |
±5 |
|
Питание:
|
от 187 до 242 от 47 до 51 |
|
Потребляемая мощность, В • А, не более |
1000 |
|
Условия эксплуатации:
|
10 - 40 80 от 84 до 106,7 |
