Номер по Госреестру СИ: 51902-12
51902-12 Система технического диагностирования главных циркуляционных насосов
(СТД ГЦНА-1391)
Назначение средства измерений:
Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391 (далее СТД ГЦНА) предназначена для измерения параметров абсолютной вибрации, относительного зазора и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосов (ГЦН) реакторной установки блока 1 Нововоронежской АЭС-2.
Внешний вид.
Система технического диагностирования главных циркуляционных насосов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 141602
ID в реестре СИ - 364002
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ОАО "ЦКБ машиностроения" (ЦКБМ)
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1287 от 2018.06.26 О продлении срока действия свидетельств об утверждении типа средств измерений
№930 от 2022.04.12 О приостановлении действия отдельных положений некоторых актов Правительства Российской Федерации
Наличие аналогов СИ: Система технического диагностирования главных циркуляционных насосов (СТД ГЦНА-1391)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "ЦКБ машиностроения" (ЦКБМ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39785-08 |
Системы технического диагностирования главных циркуляционных насосов, СТД ГЦН-195М ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
51902-12 |
Система технического диагностирования главных циркуляционных насосов, СТД ГЦНА-1391 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
51913-12 |
Система технического диагностирования главных циркуляционных насосов, СТД ГЦНА-1713 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
54113-13 |
Система технического диагностирования главных циркуляционных насосных агрегатов, СТД ГЦНА-1713 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
56440-14 |
Система технического диагностирования главных циркуляционных насосных агрегатов, СТД ГЦНА-1391 ОАО "ЦКБ машиностроения" (ЦКБМ) (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Система технического диагностирования главных циркуляционных насосов (СТД ГЦНА-1391)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система технического диагностирования главных циркуляционных насосов (СТД ГЦНА-1391)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления аппаратурой, а также производит сбор, обработку и сохранение результатов измерений.
|
Имя файла |
Контрольная сумма |
Алгоритм расчёта контрольной суммы |
|
recv CVM |
b194de47ac7a8f2e6f4f4597324dac93 |
md5 |
|
VM Conf |
5f649439f946962fd1be7c7ba384957b |
md5 |
|
display |
65ee4576722c2f35a2d7e82f77a98e93 |
md5 |
Уровень защиты встроенного ПО - “С”.
Знак утверждения типа
Знак утверждения типананосится на Руководство по эксплуатации типографским методом и на шильдик УИИ СКВ методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391-
1. МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 • 10-1 - 2-104 Гц».
-
2. ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».
-
3. Техническая документация изготовителя СТД ГЦНА и фирмы «Bruel & Kjaer».
Поверка
Поверкаосуществляется в соответствии с методикой поверки 1714-20-0001 МП «Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391. Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 25 октября 2012 г.
Перечень основных средств поверки:
-
- генератор сигналов произвольной формы 33220А, FcuHyc=T10-3 - 20И06 Гц; ивых=±10 ВПИК; ПГ=1 %+2 мВ;
-
- калибратор акселерометров портативный 28959, 0,98 - 98 м/с2, 3 - 10000 Гц, ПГ ±2 %, неравномерность АЧХ 10 Гц - 2 кГц - 0,3 дБ, неравномерность АЧХ 3 Гц - 10 кГц - 1 дБ;
-
- устройство для калибровки преобразователей перемещения вихретоковых ТК З-2, 0 - 25 мм, ПГ ±0,5 %, 0 - 254 мкм, ПГ ±5 %;
-
- мультиметр Agilent 34401A, U==0,1 - 1000 В; U»=0,1 - 750 В, F=3 - 300000 Гц.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10.190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest. spb.ru
СТД ГЦНА выполняет следующие функции:
-
- измерение параметров вибрации ГЦН и формирование сигнализации при превышении предупредительных и аварийных уровней и передачу сигнала о превышении на блочный щит управления;
-
- измерение относительного зазора ротора насоса в режимах измерения смещения ротора и виброперемещения ротора;
-
- вычисление зазора в нижнем радиальном подшипнике;
-
- контроль технического состояния аппаратной части системы;
-
- совместную автоматизированную обработку данных вибрационного контроля ГЦН;
-
- представление информации о текущем техническом состоянии ГЦН оперативному и техническому персоналу энергоблока;
-
- ведение архива данных по вибрационным параметрам;
-
- обеспечение работы удаленного рабочего места.
СТД ГЦНА имеет модульную конструкцию, интегрированную в единый комплекс. В состав СТД ГЦНА входят акселерометры типа 8324, акселерометры типа AS063, преобразователи вихретоковые типа SD-052 с кабелями и устройствами согласования и устройство информационно-измерительное системы контроля вибраций (далее УИИ СКВ). Основой УИИ СКВ являются: монитор механических колебаний 2520, компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.
В мониторе механических колебаний 2520 размещены:
а) измерительные модули, осуществляющие аналого-цифровые преобразования сигналов первичных измерительных преобразователей (акселерометров, преобразователей вихретоковых);
б) вычислительные модули, осуществляющие обработку результатов измерений, вычисление спектральных характеристик контролируемых процессов, управление и контроль монитора механических колебаний 2520;
в) вспомогательные модули: генератор напряжения различной формы, модули выборки, памяти, интерфейсные модули.
К измерительным модулям монитора 2520 относятся:
-
- модуль тахометрических сигналов 3013 предназначен для измерения числа оборотов по сигналам тахометрических датчиков;
-
- модуль мониторинга сигналов переменного/постоянного тока 3031, поступающих от акселерометров, токовихревых преобразователей перемещения и других датчиков переменных процессов.

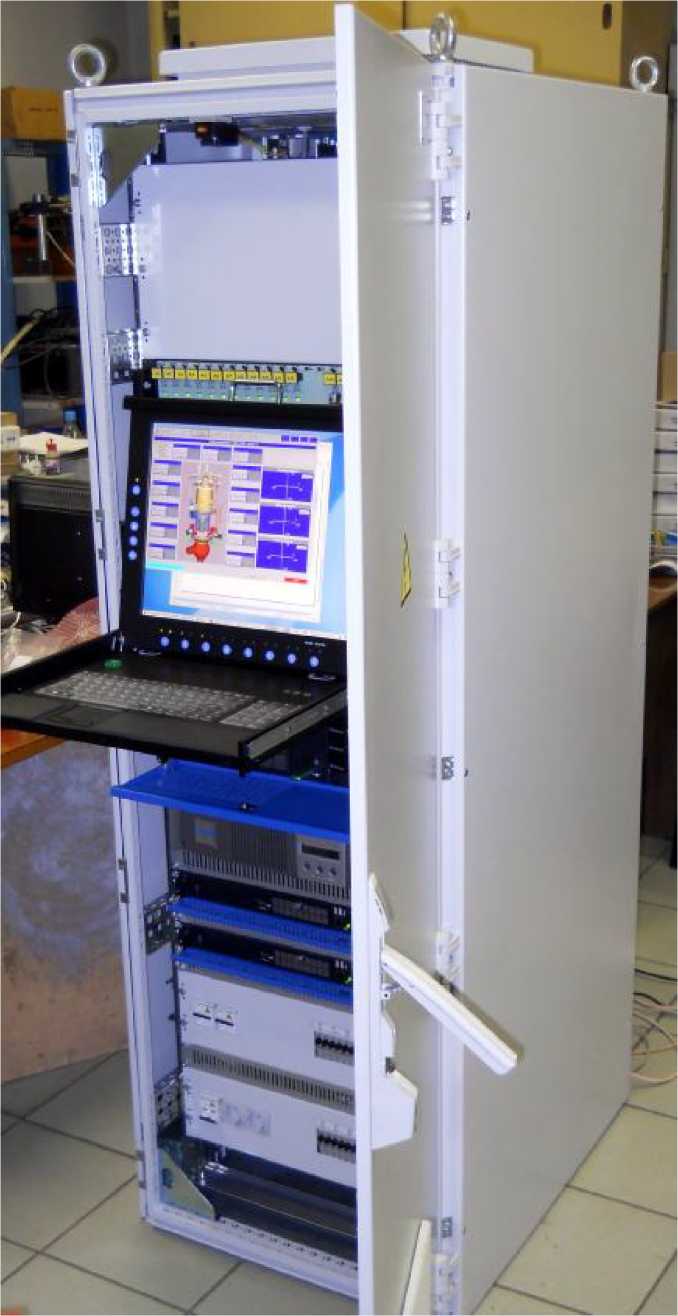

Внешний вид СТД ГЦНА изображен на рисунке 1.
Рисунок 1
|
Наименование, тип |
Кол-во |
|
Устройство информационно-измерительное системы контроля вибраций УИИ СКВ |
1 шт. |
|
Первичные измерительные преобразователи: |
1 компл. |
|
Акселерометры 8324 |
* шт. |
|
Акселерометры AS063 |
* шт. |
|
Преобразователи вихретоковые SD-052/OD-054 |
* шт. |
|
ЗИП* |
1 компл. |
|
Руководство по эксплуатации СТД ГЦН |
1 экз. |
|
Формуляр СТД ГЦН |
1 экз. |
|
Комплект эксплуатационных документов на УИИ СКВ |
1 компл. |
|
Методика поверки |
1 экз. |
* В соответствии со спецификацией покупных изделий.
Метрологические свойства СТД ГЦНА определяются метрологическими характеристиками измерительных модулей, входящих в состав монитора механических колебаний 2520, и метрологическими характеристиками первичных измерительных преобразователей.
|
Каналы измерения абсолютной вибрации: | |
|
а) количество каналов, шт. |
28 |
|
б) диапазон измерения виброскорости, мм/с |
от 0,5 до 50 |
|
в) частотный диапазон, Гц |
от 10 до 1000 |
|
г) пределы допускаемой абсолютной погрешности измерения виброскорости, мм/с |
±(0,1+0,1-Уизм), где: УИЗМ - измеренное значение виброскорости, мм/с |
|
д) неравномерность АЧХ |
в соотв. с ГОСТ ИСО 2954-97, (±10 % в диапазоне частот от 20 до 800 Гц; +10 % и минус 20 % на частотах 10 и 1000 Гц) |
|
Каналы измерения относительного зазора: | |
|
а) количество датчиков, шт. |
16 |
|
б) диапазон измерения смещения, мм |
от минус 1,0 до 1,0 |
|
в) пределы допускаемой основной абсолютной погрешности измерения смещения, мм |
±(0,02+0,05^Хизм), где: ХИЗМ - измеренное значение смещения, мм |
|
г) диапазон измерения размаха виброперемещения, мм |
от 0,05 до 0,35 |
|
д) пределы допускаемой основной абсолютной погрешности измерения размаха виброперемещения, мм |
±(0,02+0,07^изм), где: SИЗМ - измеренное значение виброперемещения, мм |
|
е) частотный диапазон, Гц |
от 10 до 200 |
|
Каналы измерения частоты вращения: | |
|
а) количество каналов, шт. |
4 |
|
б) диапазон измерения частоты вращения, об/мин |
от 20 до 1200 |
|
в) пределы допускаемой основной приведенной погрешности измерения частоты вращения, % |
±5 |
|
Питание: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота, Гц |
50 ± 2 |
|
Потребляемая мощность, В •А, не более |
500 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
10 - 40 |
|
- влажность при температуре 25 °С, %, не более |
80 |
