Принцип действия машин заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.

При этом датчик перемещения определяет скорость движения траверсы и величину ее перемещения, а сила, возникающая при деформировании образца, преобразуется в электрический сигнал, который через соединительный кабель передается в электронный блок пульта оператора.

В качестве преобразователя силы используется тензорезисторный датчик силы, который вместе с электронным блоком представляет собой силоизмеритель.

Сигналы датчика силы и датчика перемещения обрабатываются электронным блоком, и измеренные значения силы и датчика перемещения траверсы отображаются на ленте перьевого самописца, смонтированного вместе с электронным блоком в отдельной приборной стойке - пульте оператора, с которого осуществляется управление машиной, сбор, обработка и запись информации датчиков силы и перемещения.

Машины представляют собой измерительные установки, включающие в себя функционально объединенные системы измерений силы и изменения линейных размеров образцов при их принудительном деформировании с постоянной заданной скоростью.

Машины состоят из силовой части и пульта оператора, соединенных между собой кабелем.

Силовая часть представляет собой раму с подвижной и неподвижными (верхней и нижней) траверсами.

Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части.

Испытываемый образец устанавливается в захватах между подвижной и одной из неподвижных траверс.

Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на одной из неподвижных траверс или на верхней/нижней поверхности подвижной траверсы.

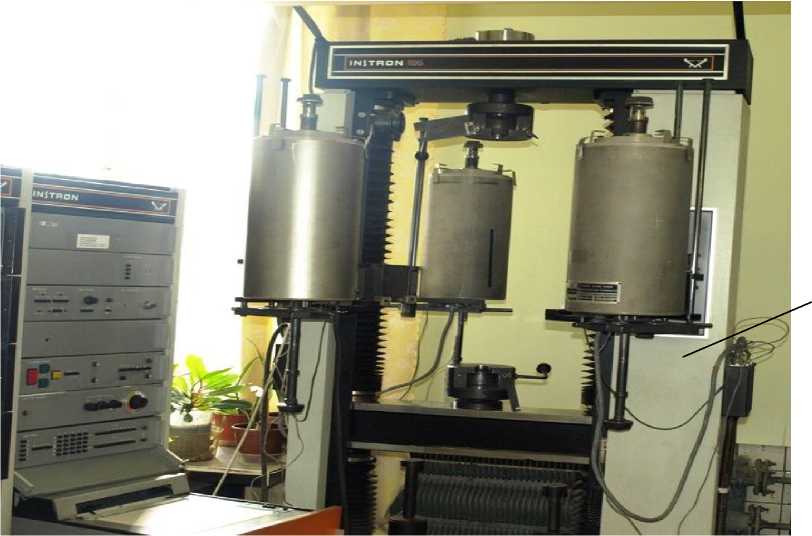

Внешний вид машины и пульта оператора приведен на рисунке 1.

Место нанесения знака утверждения тип

Рисунок 1 - Внешний вид машины и пульта оператора

Наибольшая предельная нагрузка, кН

Пределы допускаемой относительной погрешности при измерении силы, %

Максимальная скорость перемещения подвижной траверсы, мм/мин

Пределы допускаемой относительной погрешности регулировки скорости перемещения подвижной траверсы, %

Высота рабочего пространства без захватов, мм, не менее

Габаритные размеры (высота х ширина х длина), мм, не более:

• - силовая часть................................................................................1930х584х1428

• - пульт оператора...............................................................................1810х550х640

Масса согласно паспорту, кг, не более:

• - силовая часть

• - пульт оператора

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

Параметры электрического питания:

• - напряжение, В........................................................................................220±10 %

• - частота, Гц

Потребляемая мощность, кВт, не более

Средний срок службы, лет, не менее
