Номер по Госреестру СИ: 56403-14
56403-14 Машины испытательные
(Instron 1196)
Назначение средства измерений:
Машины испытательные Instron 1196 (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов металлов и других материалов на сжатие и растяжение.
Внешний вид.
Машины испытательные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в паспорте машины.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным Instron 1196-
1 ГОСТ Р 8.663-2009 ГСИ . Государственная поверочная схема для средств измерений силы .
-
2 ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб . Общие технические требования.
-
3 Техническая документация Instron Ltd, Великобритания .
Поверка
Поверкаосуществляется по документу МП 106-261-2013 «ГСИ. Машины испытательные Instron 1196. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2013 г.
Эталоны, применяемые при поверке:
динамометры электронные переносные, диапазон измерений (20-250) кН, пределы допускаемой относительной погрешности ± 0,24 %.
Заявитель
ООО «ТК «ОМЗ-Ижора»Адрес: 196650, Российская Федерация, г. Санкт-Петербург, Колпино, Ижорский завод, д. б/н
Тел.: (812) 322-86-81 Факс: (812) 322-82-89
E-mail: tc-omz-iz@omzglobal.com
Испытательный центр
Государственный центр испытаний средств измеренийФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия машин заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
При этом датчик перемещения определяет скорость движения траверсы и величину ее перемещения, а сила, возникающая при деформировании образца, преобразуется в электрический сигнал, который через соединительный кабель передается в электронный блок пульта оператора.
В качестве преобразователя силы используется тензорезисторный датчик силы, который вместе с электронным блоком представляет собой силоизмеритель.
Сигналы датчика силы и датчика перемещения обрабатываются электронным блоком, и измеренные значения силы и датчика перемещения траверсы отображаются на ленте перьевого самописца, смонтированного вместе с электронным блоком в отдельной приборной стойке - пульте оператора, с которого осуществляется управление машиной, сбор, обработка и запись информации датчиков силы и перемещения.
Машины представляют собой измерительные установки, включающие в себя функционально объединенные системы измерений силы и изменения линейных размеров образцов при их принудительном деформировании с постоянной заданной скоростью.
Машины состоят из силовой части и пульта оператора, соединенных между собой кабелем.
Силовая часть представляет собой раму с подвижной и неподвижными (верхней и нижней) траверсами.
Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части.
Испытываемый образец устанавливается в захватах между подвижной и одной из неподвижных траверс.
Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на одной из неподвижных траверс или на верхней/нижней поверхности подвижной траверсы.

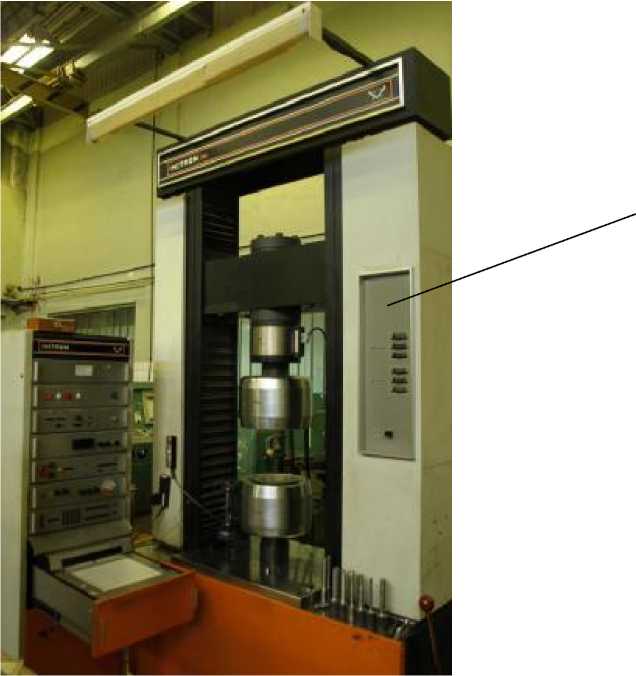

Внешний вид машины и пульта оператора приведен на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид машины и пульта оператора
Наибольшая предельная нагрузка, кН
Пределы допускаемой относительной погрешности при измерении силы, %
Максимальная скорость перемещения подвижной траверсы, мм/мин
Пределы допускаемой относительной погрешности регулировки скорости перемещения подвижной траверсы, %
Высота рабочего пространства без захватов, мм, не менее
Габаритные размеры (высота х ширина х длина), мм, не более:
-
- силовая часть................................................................................2790х700х1570
-
- пульт оператора..................................................................................1810х550х640
Масса согласно паспорту, кг, не более:
Условия эксплуатации:
-
- относительная влажность воздуха, %, не более
Параметры электрического питания:
-
- напряжение, В.......................................................................................220±10 %
Потребляемая мощность, кВт, не более
