Номер по Госреестру СИ: 56364-14
56364-14 Машины испытательные электромеханические
(United "SMART I")
Назначение средства измерений:
Машины испытательные электромеханические United «SMART I» (далее - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение и сжатие.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные электромеханические
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.02.2019
Номер записи - 146647
ID в реестре СИ - 369047
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, модификация STM-100kN, мод. STM-50kN, Машина испытательная электромеханическая United "S, United “SMART I”, United "SMART I" ,мод. SFM-100kN, STM-50kN, STM-50 kN, STM-100kN, SSTM-5kN, SSTM-2,5kN, SFM-100kN,
Производитель
Изготовитель - Фирма "United Calibration Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 9
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1991 от 2016.12.26 О внесении изменений в описание типа на машины испытательные электромеханические United "SMART I"
№1254 от 2019.05.31 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Машины испытательные электромеханические (United "SMART I")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56364-14 Машины испытательные электромеханические (United "SMART I") Фирма "United Calibration Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56364-14 05.02.2019 |
Машины испытательные электромеханические, United "SMART I" Фирма "United Calibration Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56365-14 05.02.2019 |
Машины испытательные сервогидравлические, UNITED серии SHFM Фирма "United Calibration Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311348) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Курский ЦСМ Курская область |
2186 | 3616 |
|
ФБУ Курский ЦСМ Курская область |
4006 | 3616 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4656 | 3616 |
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение разделено на метрологически значимое (CE Control.2.0), установленное в контроллере блока управления, и сервисное, устанавливается на компьютер с установочного диска. Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
|
Таблица 1 - Идентификационные данные ПО | ||||
|
Наименование ПО |
Идентифика-циионное наименование ПО |
Номер версии(иден тификацион ный номер ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
CE Control |
CE Control |
2.0 | ||
|
Datum 5i |
Datum 5i |
5i.3. и выше | ||
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим United «SMART I»
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования
Техническая документация United Calibration Corporation.
Поверка
Поверкаосуществляется по документу МП ТИнТ 144-2013 «Машины испытательные электромеханические United «SMART I». Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 04.12.2013 г.
Основные средства поверки:
динамометры с пределами допускаемой относительной погрешности ±0,12 % 2 разряда по ГОСТ Р 8.663-2009;
измеритель перемещения (деформации) с пределами допускаемой относительной погрешностью ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
United Calibration Corporation, США
Адрес: 5802 Engineer Drive, Huntington Beach, California 92649
Тел. (714) 638-2322
Заявитель
ООО «НПП «МОНОТЕСТ»
117246, г. Москва, проезд Научный, дом 14А, стр.3
ИНН 7734350675
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
123308, Москва, ул. Мневники, д.1
ИНН 7734656656
Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении или сжатии.
Машины состоят из испытательной рамы с одной или двумя колоннами, силовой шариковинтовой пары для перемещения подвижной перекладины с захватом, неподвижного захвата, установленного на основании, силового электродвигателя постоянного тока с регулируемой скоростью привода, датчика силы, датчика перемещения подвижной перекладины, блока управления и сбора данных.
Испытываемый образец закрепляется в захвате подвижной перекладины и неподвижном захвате. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной перекладине. Перемещение подвижной перекладины измеряется оптическим датчиком, контролирующим угол поворота ходовых винтов шариковинтовой пары. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и передачи значений величины силы и деформации на компьютер. Компьютер выполняет формирование отчётов испытаний в соответствии с заданными параметрами, обеспечивает защиту от перегрузки и перехода за установленные значения перемещений при проведении испытаний.
Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.
Машины могут быть дополнительно укомплектованы датчиками продольной и поперечной деформации.
Машины испытательные электромеханические United «SMART I» выпускаются в следующих модификациях:
-
- SSTM-2,5kN одноколонные настольные;
-
- SFM-100kN, SFM-150kN, SFM-300kN, SFM-600kN - двухколонные напольные.

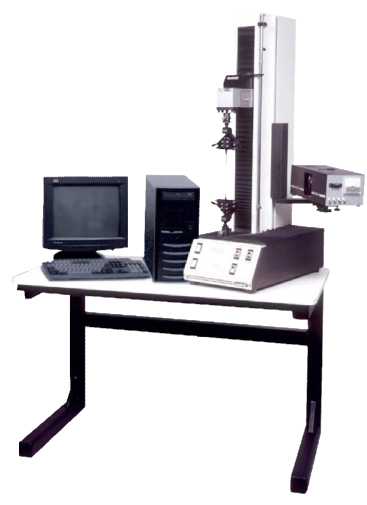

Рисунок 1 - Общий вид машины SSTM-2,5kN

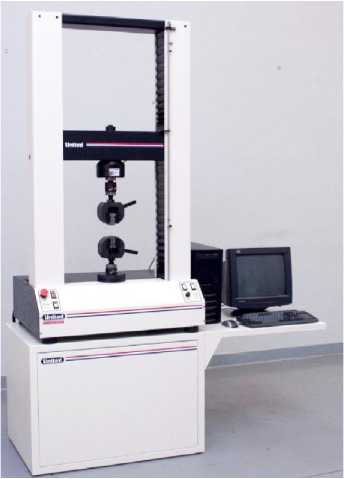

Рисунок 2 - Общий вид машины STM-IOOkN

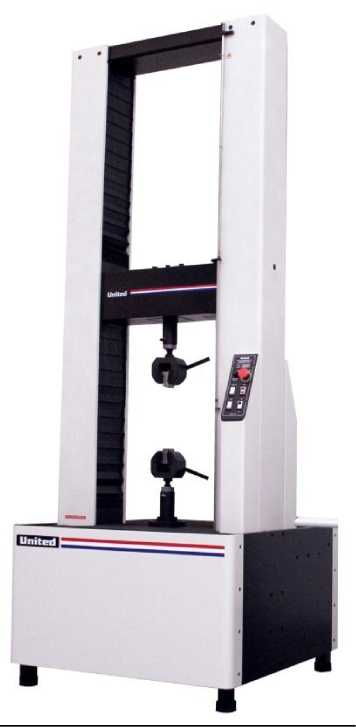

Рисунок 3 - Общий вид машины SFM-300kN
Таблица 4
|
Наименование |
Количество, шт |
Примечание |
|
Машины испытательные электромеханические United «SMART I» |
1 |
Модификация по заказу |
|
Персональный компьютер типа IBM/PC |
1 | |
|
Комплект кабелей соединительных |
1 | |
|
Программное обеспечение Datum 5i |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Механические зажимы (комплект) |
1 |
Таблица 2
|
SSTM- 2,5kN |
SSTM- 5kN |
SSTM- 10kN |
SSTM- 20kN |
STM- 50kN |
STM- 100kN | ||
|
Наибольшая предельная нагрузка, кН |
2,5 |
5 |
10 |
20 |
50 |
100 | |
|
Пределы допускаемой | |||||||
|
основной относительной погрешности измерения |
±0,5 | ||||||
|
нагрузки % | |||||||
|
Пределы допускаемой | |||||||
|
основной относительной |
±1 | ||||||
|
погрешности измерения перемещения подвижной перекладины, % | |||||||
|
Длина хода подвижной перекладины, мм |
762 |
1067 | |||||
|
Диапазон изменения | |||||||
|
скорости подвижной |
от 0,0017 до 1016,0000 | ||||||
|
перекладины, мм/мин | |||||||
|
Расстояние между колоннами, мм |
406 |
560 | |||||
|
Напряжение питания, В |
115/230 | ||||||
|
Частота переменного |
от 50 до 60 | ||||||
|
напряжения питания, Гц | |||||||
|
Условия эксплуатации: | |||||||
|
температура окружающей |
от +5 до +40 | ||||||
|
среды, °С | |||||||
|
Габаритные размеры, мм: ширина - |
305 |
584 |
635 |
635 |
889 |
889 | |
|
высота - |
1372 |
1625 |
1600 |
1600 |
1625 |
1625 | |
|
глубина - |
610 |
392 |
381 |
381 |
660 |
660 | |
|
Масса, кг |
68 |
135 |
160 |
160 |
364 |
364 | |
машин модификации SFM приведены в таблице 3.
Таблица 3
|
SFM - 100kN |
SFM - 150kN |
SFM - 300kN |
SFM - 600kN | |
|
Наибольшая предельная нагрузка, кН |
100 |
150 |
300 |
600 |
|
Пределы допускаемой основной относительной погрешности измерения нагрузки % |
±0,5 | |||
|
Пределы допускаемой основной относительной погрешности измерения перемещения подвижной перекладины, % |
±1 | |||
|
Длина хода подвижной перекладины, мм |
1525 | |||
|
Диапазон изменения скорости подвижной перекладины, мм/мин |
от 0,0017 до 508,0000 | |||
|
Расстояние между колоннами, мм |
560 | |||
|
Напряжение питания, В |
115/230 | |||
|
Частота напряжения питания, Гц |
от 50 до 60 | |||
|
Условия эксплуатации: температура окружающей среды, °С |
от +5 до +40 | |||
|
Габаритные размеры, мм: ширина -высота -глубина - |
914 2388 686 |
1194 2769 1118 | ||
|
Масса, кг |
432 |
2160 | ||
