Номер по Госреестру СИ: 56362-14
56362-14 Стандарты частоты рубидиевые
(8040С/8040CLN)
Назначение средства измерений:
Стандарты частоты рубидиевые 8040С/8040CLN (далее - стандарты) предназначены для формирования высокостабильных по частоте сигналов при проведении высокоточных измерений времени и частоты.
Внешний вид.
Стандарты частоты рубидиевые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону стандарта в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений"Стандарты частоты рубидиевые 8040С78040СХМ Руководство по эксплуатации"
Нормативные и технические документы
Нормативные документы, устанавливающие требования к стандартам частоты рубидиевым 8040C/8040CLN-
1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
2 ГОСТ 8.567-99 ГСИ. Измерения времени и частоты. Термины и определения.
-
3 Техническая документация Symmetricom Inc., США.
выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
Поверка
Поверкаосуществляется в соответствии с документом МП 56362-14 "Стандарты частоты рубидиевые 8040C/8040CLN. Методика поверки", утвержденным ФГУП ЦНИИС в декабре 2013 г.
Основные средства поверки:
-
- стандарт частоты и времени СЧВ-74: 5 МГц, 1 МГц, 100 кГц; ±2М0-11;
-
- компаратор частотный Ч7-39: 1; 5; 10 МГц; нестабильность ±2-10"12 за 1 с;
-
- осциллограф С1-108, 0-350 МГц; 20 мВ-8 В, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х £1 % и Y £1,5 %.
Испытательный центр
ФГУП ЦНИИСАдрес: 111141, Москва, 1-й проезд Перова поля, д. 8 Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
Принцип действия стандартов основан на стабилизации частоты рубидиевого генератора по частоте электромагнитного поглощения при переходе атомов рубидия из одного энергетического состояния в другое. Высокая стабильность частоты выходного сигнала определяется стабильностью частоты эталонного атомного перехода и малой шириной его спектральной линии поглощения.
Стандарты имеют на задней панели шесть выходов, каждый из которых может быть настроен пользователем для получения синусоидального или прямоугольного сигнала частотой 1, 5 или 10 МГц или выхода 1 PPS (1 Гц). В стандартном исполнении имеется три выхода 10 МГц, один выход 5 МГц, один выход 1 МГц и один выход 1 PPS. На задней панели имеется вход 1 PPS для подключения приемника GPS (глобальная навигационная система) или цезиевого стандарта частоты для обеспечения синхронизации по источнику, имеющему лучшую долговременную стабильность. По дополнительному заказу обеспечивается 12 выходов. Имеется модификация стандарта с низким уровнем шума.
Стандарты монтируются на стандартной 19-дюймовой стойке с оборудованием в отсеке высотой 1U (U - "юнит" - стандартная высота, равная 1,75 дюйма или 44,45 мм).

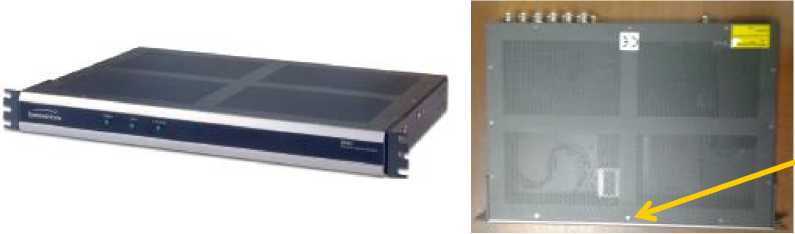

Общий вид стандартов, вид спереди и снизу, где находится место установки пломбы
от несанкционированного доступа, выполняемой из однократно наклеиваемой этикетки с уникальным изображением, представлены на рисунках 1 и 2 соответственно.
Рис. 1 Вид спереди
Место для наклейки
Рис.2 Вид снизу
