Номер по Госреестру СИ: 56243-14
56243-14 Вакуумметры тепловые
(Televac мод. 2А, 4А)
Назначение средства измерений:
Вакуумметры тепловые Televac модификации 2 А, 4 А (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры тепловые

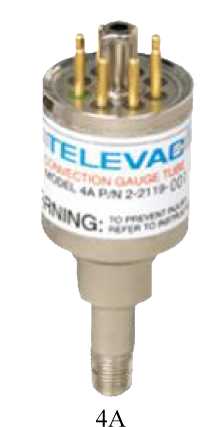

Рисунок № 1
Внешний вид.
Вакуумметры тепловые

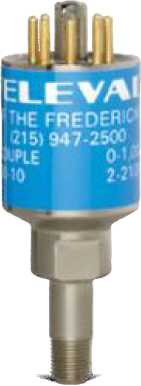

Рисунок № 2
Внешний вид.
Вакуумметры тепловые
Рисунок № 3
Внешний вид.
Вакуумметры тепловые
Рисунок № 4
Внешний вид.
Вакуумметры тепловые

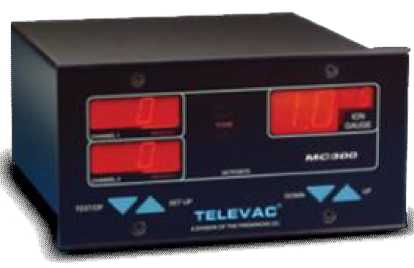

Рисунок № 5
Внешний вид.
Вакуумметры тепловые

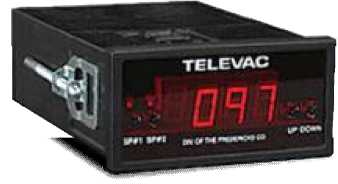

Рисунок № 6
Внешний вид.
Вакуумметры тепловые

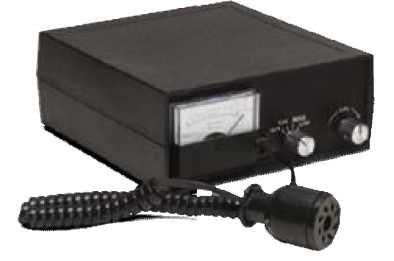

Рисунок № 7
Внешний вид.
Вакуумметры тепловые

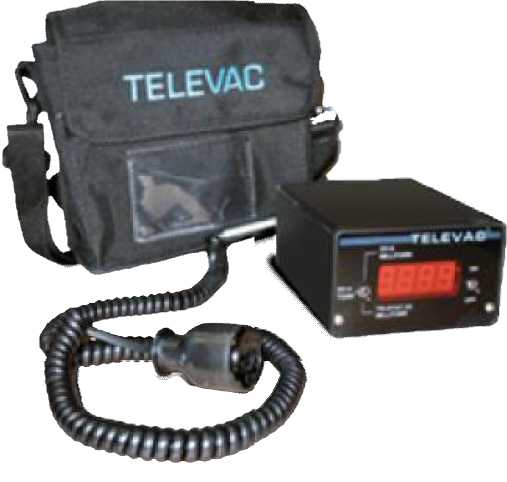

Рисунок № 8
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерения давления; прием, обработка и отображение измерительной информации; формирование выходных электрических сигналов; управление работой реле блокировок для выключения прибора при превышении допустимого давления.
В вакуумметрах, укомплектованных контроллерами ММ 200, МС 300, дополнительно осуществляется автоматическая диагностика состояния прибора, вывод на экран сообщений об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ММ200 |
MD234.hex |
2.34 |
- |
- |
МС300 4A/7F |
FRDV594.S19 |
5.9 |
- |
- |
MC300 4A/BA |
FRDV594H.S19 |
5.9 |
- |
- |
MC300 2A/BA |
FRDV592H.S19 |
5.9 |
- |
- |
MC300 2A/7B |
FRDV592B.S19 |
5.9 |
- |
- |
MC300 4A/7B |
FRDV594B.S19 |
5.9 |
- |
- |
MC300 2A/7E |
FRDV592F.S19 |
5.9 |
- |
- |
MC300 2A non-combo |
2CHV172A.S19 |
1.72 |
- |
- |
MC300 4A non-combo |
2CHV174A.S19 |
1.74 |
- |
- |
VACUGUARD |
F redHastBatt.hex |
- |
0xD859 |
- |
MV2A |
frs202.hex |
- |
0x41BC |
- |
Информация о версии ПО вакуумметров, работающих в комплекте с контроллерами, отображается при включении вакуумметра на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим или другим способом на корпус датчика или контроллера/измерительного блока вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в руководстве по эксплуатации на вакуумметр тепловой соответствующей модификации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам тепловым Televac модификации 2А, 4А
-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
-
3 Техническая документация компании «THE FREDERICKS COMPANY», США
Поверка
Поверкаосуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Изготовитель
Компания «THE FREDERICKS COMPANY», подразделение TELEVAC, США
Адрес: 2400 Philmont Avenue Huntingdon Valley, PA 19006
Тел: +1 (215) 947-25-00, факс +1 (215) 947-74-64
Заявитель
ООО «ЭмЭсЭйч Техно»
Юридический и почтовый адрес: 109044, г. Москва, Лавров пер., д.5 Фактический адрес: 111024, Москва, 2-ая ул. Энтузиастов, д.5, к.3 Тел./факс: +7 (495) 660-88-97, +7 (495) 543-60-25, www.msht.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru.
Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления.
Конструктивно вакуумметры состоят из измерительного теплового датчика, соединенного электрическим кабелем с контроллером или измерительным блоком.
Измерительный преобразователь теплового датчика представляет собой баллон, внутри которого расположен нагреваемый электрическим током элемент (тонкая нить накаливания). При изменении давления газа в баллоне изменяется теплоотвод от нагревательного элемента, что приводит к изменению его температуры, которая преобразуется в электрический сигнал, пропорциональный измеряемому давлению. Далее этот сигнал поступает на вход контроллера или измерительного блока вакуумметра для обработки, усиления и преобразования. С помощью контроллеров и измерительных блоков осуществляется электропитание и калибровка датчиков, а также индикация результатов измерений вакуумметров.
Вакуумметры тепловые Televac имеют две модификации: 2А и 4А, отличающиеся диапазонами измерений. В состав вакуумметров 2А входит контроллер ММ200, МС300, MV2A или измерительный блок B2A-1-BAT, VACUGUARD; в состав вакуумметров 4А - контроллер ММ200 или МС300. При работе вакуумметров с B2A-1-BAT и VACUGUARD возможно дистанционное измерение давления - длина соединительного кабеля может быть до 15 м. Датчик 2А, входящий в состав вакуумметра Televac 2А, может быть изготовлен в миниатюрном исполнении 2A mini или 2А NASA mini. Датчики 2А NASA mini выпускаются с расширенным рабочим температурным диапазоном, поэтому вакуумметры с этими датчиками могут эксплуатироваться в диапазоне температур, который определяется условиями эксплуатации контроллера или измерительного блока, входящего в состав вакуумметра.
Внешний вид датчиков, входящих в состав вакуумметров, приведен на рисунке 1,
контроллеров и измерительных блоков - на рисунке 2.
2А
2А mini, 2А NASA mini
Рисунок 1 - Внешний вид датчиков тепловых измерительных вакуумметров Televac
Контроллер ММ200
Контроллер МС300
Контроллер MV2A
Измерительный блок B2A-1-BAT
Измерительный блок VACUGUARD
Рисунок 2 - Внешний вид контроллеров и блоков измерительных вакуумметров Televac
Датчик тепловой измерительный 2А или 4А - 1 шт.
Контроллер ММ200, МС300 или MV2A,
либо измерительный блок B2A-1-BAT или VACUGUARD - 1 шт.
Кабель соединительный - 1 шт.
Руководство по эксплуатации вакуумметра соответствующей модификации - 1 экз.
Руководство по эксплуатации контроллера/измерительного блока - 1 экз.
приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики | |
вакуумметр Televac 2А |
вакуумметр Televac 4А | |
Диапазон показаний, Па |
от 1,3х10-1 до 2,6х103 |
от 1,3х10-1 до 1,3х105 |
Диапазон измерений, Па |
от 5х10-1 до 1х102 |
от 5х10-1 до 1х103 |
Пределы допускаемой относительной | ||
погрешности измерений, % от измеряемой |
±30 | |
величины | ||
Потребляемая мощность, Вт, не более | ||
- датчик |
0,2 |
0,25 |
- контроллер/измерительный блок | ||
• ММ200 |
230 |
230 |
• МС300 |
230 |
230 |
• MV2A |
40 |
- |
• B2A-1-BAT |
40 |
- |
• VACUGUARD |
40 |
- |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики | |
вакуумметр Televac 2 А |
вакуумметр Televac 4 А | |
Напряжение питания контроллеров/изм. блоков от сети переменного тока, В | ||
• ММ200 |
115/220 |
115/220 |
• МС300 |
115/220 |
115/220 |
• MV2A |
115/220 |
— |
• B2A-1-BAT |
95/140 |
— |
• VACUGUARD |
95/140 |
- |
Выходной аналоговый сигнал контроллеров, В |
от 0 до 10 | |
Предельное допускаемое избыточное давление (перегрузка), МПа |
1 | |
Габаритные размеры, мм, не более | ||
- датчик (длинахдиаметр) | ||
• 2А |
76х32 |
- |
• 2А mini, 2А NASA mini |
47х16 |
- |
• 4А - контроллер/измерительный блок |
— |
90x32 |
(длинаххширинахвысота) • ММ200 |
318х210х92 |
318x210x92 |
• МС300 |
235х185х89 |
235x185x89 |
• MV2A |
96х83х48 | |
• B2A-1-BAT |
156х160,5х64 | |
• VACUGUARD |
100x62x137 |
- |
Масса, кг, не более | ||
- датчик | ||
• 2А |
0,16 |
- |
• 2А mini, 2А NASA mini |
0,028 |
- |
• 4А - контроллер/измерительный блок |
— |
0,16 |
• ММ200 |
3,4 |
3,4 |
• МС300 |
2,2 |
2,2 |
• MV2A |
1,1 |
- |
• B2A-1-BAT |
1,1 |
- |
• VACUGUARD |
0,65 |
- |
Присоединительные фланцы |
1/8" NPT; NW16; NW25; NW40; 2 3/4"CF |
Средняя наработка до метрологического отказа, ч 16000
Средний срок службы, лет 10
Средняя наработка до метрологического отказа, ч
Условия эксплуатации:
