Номер по Госреестру СИ: 56242-14
56242-14 Вакуумметры магнитные электроразрядные
(Televac мод. 7B2, 7E, 7F, 7FC, 7FCS)
Назначение средства измерений:
Вакуумметры магнитные электроразрядные Televac модификации 7В2, 7Е, 7F, 7FC,
7FCS (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры магнитные электроразрядные

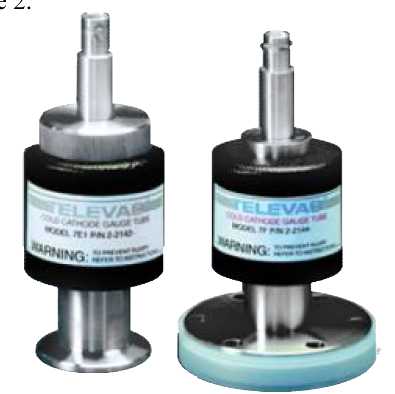

Рисунок № 1
Внешний вид.
Вакуумметры магнитные электроразрядные

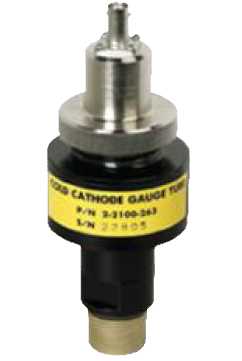

Рисунок № 2
Внешний вид.
Вакуумметры магнитные электроразрядные

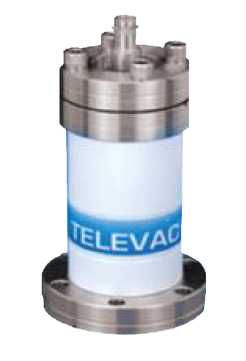

Рисунок № 3
Внешний вид.
Вакуумметры магнитные электроразрядные

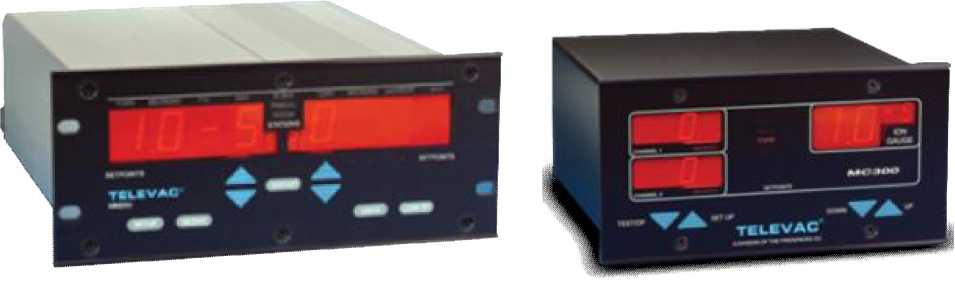

Рисунок № 4
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерения давления; прием, обработка и отображение измерительной информации; формирование выходных электрических сигналов; включение/выключение дегазации, управление работой реле блокировок для выключения прибора при превышении допустимого давления, автоматическая диагностика состояния прибора, вывод на экран сообщений об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ММ200 |
MD234.hex |
2.34 |
- |
- |
МС300 4A/7F |
FRDV594.S19 |
5.9 |
- |
- |
MC300 2A/7B |
FRDV592B.S19 |
5.9 |
- |
- |
MC300 4A/7B |
FRDV594B.S19 |
5.9 |
- |
- |
MC300 2A/7E |
FRDV592F.S19 |
5.9 |
- |
- |
Информация о версии ПО вакуумметров отображается при их включении на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим или другим способом на корпус датчика или контроллера вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в руководстве по эксплуатации на вакуумметр магнитный электроразрядный соответствующей модификации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам магнитным электроразрядным Televac модификации 7В2, 7Е, 7F, 7FC, 7FCS
-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
-
3 Техническая документация компании «THE FREDERICKS COMPANY», США
Поверка
Поверкаосуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Изготовитель
Компания «THE FREDERICKS COMPANY», подразделение TELEVAC, США
Адрес: 2400 Philmont Avenue Huntingdon Valley, PA 19006
Тел: +1 (215) 947-25-00, факс +1 (215) 947-74-64
Заявитель
ООО «ЭмЭсЭйч Техно»
Юридический и почтовый адрес: 109044, г. Москва, Лавров пер., д.5 Фактический адрес: 111024, Москва, 2-ая ул. Энтузиастов, д.5, к.3 Тел./факс: +7 (495) 660-88-97, +7 (495) 543-60-25, www.msht.ru
Лист № 5 Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru.
Конструктивно вакуумметры состоят из измерительного магнитного электроразрядного датчика, соединенного с контроллером электрическим кабелем.
Принцип действия магнитных электроразрядных вакуумметров основан на зависимости измеряемого давления от ионного тока газового разряда, возникающего в разрядном вакуумном промежутке между катодом и анодом датчика давления в результате взаимодействия пересекающихся электрического и магнитного полей. На анод датчика от контроллера подается напряжение в несколько киловольт, катод находится под нулевым потенциалом. Появившиеся в междуэлектродном пространстве электроны под действием электрического и магнитного полей, векторы напряженности которых взаимно перпендикулярны, начинают перемещаться. В результате столкновений электронов с молекулами газа при этом движении происходит ионизация молекул газа. Положительно заряженные ионы направляются к катоду, вызывая ионизационный ток, пропорциональный измеряемому давлению, который поступает на вход контроллера для обработки, усиления и преобразования. Значения измеренного давления отображаются на дисплее контроллера.
Вакуумметры имеют 5 модификаций, характеристики которых представлены в таблице 1. В вакуумметрах 7F, 7FC, 7FCS используется двойная инверсно-магнетронная система, что позволяет расширить диапазон их измерений. В состав вакууметров 7В2, 7Е, 7F, 7FC, может входить контроллер ММ200 или МС300; вакуумметр 7FCS работает только в комплекте с контроллером ММ200. С помощью контроллеров осуществляется электропитание и калибровка датчиков, а также управление работой вакуумметров.
Внешний вид датчиков, входящих в состав вакуумметров, приведен на рисунке 1, контроллеров - на рисунке
7FC, 7FCS
7В2 7Е 7F
Рисунок 1 - Внешний вид датчиков магнитных электроразрядных вакуумметров Televac
Контроллер ММ200
Контроллер МС300
Рисунок 2 - Внешний вид контроллеров вакуумметров Televac
Датчик магнитный электроразрядный 7В2, 7Е, 7F, 7FC или 7FCS - 1 шт.
Контроллер ММ200 или МС300 - 1 шт.
Кабель соединительный - 1 шт.
Руководство по эксплуатации вакуумметра соответствующей модификации - 1 экз.
Руководство по эксплуатации контроллера - 1 экз.
приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики | ||||
7B2 |
7F |
7Е |
7FC |
7FCS | |
Диапазон показаний, Па |
от 1,3х10-5 до 1,3 |
от 1,3х10-9 до 1,3 |
от 1,3х10-6 до 1,3 |
от 1,3х10-9 до 1,3 |
от 1,3х10-9 до 1,3 |
Диапазон измерений, Па |
от 1,3х10-5 до 1,3х 10-1 |
от 1х10-7 до 1,3х10-1 |
от 1,3х10-6 до 1,3х 10-1 |
от 1х10-7 до 1,3х 10-1 |
от 1х10-7 до 1,3х 10-1 |
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины |
±60 |
±60 |
±60 |
±60 |
±60 |
Потребляемая мощность, Вт, не более | |||||
- датчик |
5 |
2 |
5 |
2 |
2 |
- контроллер |
230 |
230 |
230 |
230 |
230 |
Напряжение питания контроллеров от сети переменного тока, В |
115/220 |
115/220 |
115/220 |
115/220 |
115/220 |
Выходной аналоговый сигнал контроллеров, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
Предельное допускаемое избыточное давление (перегрузка), МПа |
1 |
1 |
1 |
1 |
1 |
Габаритные размеры, мм, не более | |||||
- датчик | |||||
(длинахдиаметр) |
155 х60 |
114х45 |
120х70 |
122х90 |
122х90 |
- контроллер | |||||
(длинахширинахвысота) | |||||
• ММ200 |
318х210х92 |
318х210х92 |
318х210х92 |
318х210х92 |
318х210х92 |
• МС300 |
235x185x89 |
235х185х89 |
235х185х89 |
235х185х89 |
- |
Масса, кг, не более | |||||
- датчик |
0,75 |
0,60 |
0,75 |
0,85 |
0,85 |
- контроллер | |||||
• ММ200 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
• МС300 |
2,2 |
2,2 |
2,2 |
2,2 |
- |
Присоединительные фланцы |
3/4" NPT; NW25 |
2 / "CF |
1" tube; NW25; NW40; 2 /"CF |
2 /"CF |
2 / "CF |
2 /"CF |
Средняя наработка до метрологического отказа, ч 15000
Средний срок службы, лет 10
Средняя наработка до метрологического отказа, ч
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С от 15 до 50
-
• относительная влажность воздуха (без конденсации), %, не более
Лист № 4 Всего листов 5
