Номер по Госреестру СИ: 55931-13
55931-13 Расходомеры электромагнитные
(EUROMAG мод. МС608А, МС608В и MC608R)
Назначение средства измерений:
Расходомеры электромагнитные EUROMAG модели МС608А, МС608В и MC608R (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Программное обеспечение

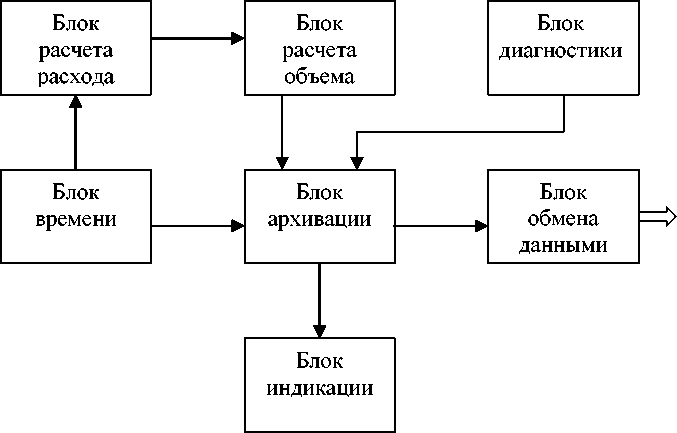

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.
Рисунок 2
Основные функции частей программного обеспечения:
-
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
-
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
-
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
-
4) Блок обмена предназначен для вывода через последовательный порт измерительной , диагностической и настроечной информации на внешние устройства приема;
-
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
-
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций ;
-
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 | ||||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Euromag MC608 |
MCE-Link.exe |
2.2.4715.19977 |
647A495B |
CRC32 |
MC608 |
MC608 |
FW3.24 |
закрыт производителем |
закрыт производителем |
Лист № 4 Всего листов 6
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» согласно МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик
Знак утверждения типа
Знак утверждения типананосится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках измерений
Методика измерений приведена в документе «Расходомеры электромагнитные EUROMAG. Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным EUROMAGГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП 2550-0221-2013 «Расходомеры электромагнитные EUROMAG. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 20 марта 2013 г.Перечень эталонов, применяемых при поверке:
- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не хуже ± 0,1 %;
- установка имитационная поверочная "Поток - Т".
Лист № 6 Всего листов 6Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр.,19 Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru.
Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде (закон Фарадея).
Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, который выполняет обработку сигнала и вычисляет объемный расход и преобразует его в стандартизированные выходные аналоговые и цифровые сигналы.
Конструктивно расходомер состоит из первичного преобразователя и электронного блока, при этом возможно компактное и раздельное исполнение.
Измерительный участок первичного преобразователя представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.
Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.
Расходомеры выпускаются следующих моделей: МС608А, МС608В и MC608R, отличающихся по погрешности измерений объемного расхода и объема; в модели МС608А предусмотрено питание только от сети переменного тока, в модели МС608В в качестве источника электропитания используется литиевая батарея, рассчитанная на 6 лет автономной работы, а в модели MC608R кроме литиевой батареи добавлена еще солнечная батарея.
Первичные преобразователи MUT500, MUT1000EL, MUT1100J, MUT2100EL, MUT2200EL, MUT2400EL, MUT2500EL, MUT4000 отличаются друг от друга диапазонами диаметров условного прохода, материалами корпуса и внутреннего покрытия трубы измерительного участка первичного преобразователя, максимальным рабочим давлением и температурой измеряемой среды, материалами, количеством и размером электродов.
Расходомеры обеспечивают:
-
- формирование цифрового сигнала в стандарте интерфейса RS485, несущего информацию о результатах измерений и диагностике;
-
- формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;
-
- формирование импульсного сигнала, пропорционального измеренному объему;
-
- отображение результатов измерений и диагностики посредством табло
На жидкокристаллическом табло во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
-
- средняя скорость;
-
- общий объемный расход;
-
- текущий объемный расход;
-объем;
-
- дата, время.
Лист № 2 Всего листов 6
Длина прямых участков трубопровода перед и после первичного преобразователя расхода должна составлять, в простых случаях, соответственно, не менее 5 •Ду и 3-Ду, для сложных случаев данные приведены в Руководстве по эксплуатации.
В расходомерах ведется нестираемый архив событий, в котором фиксируются операции градуировки и изменения настроек.

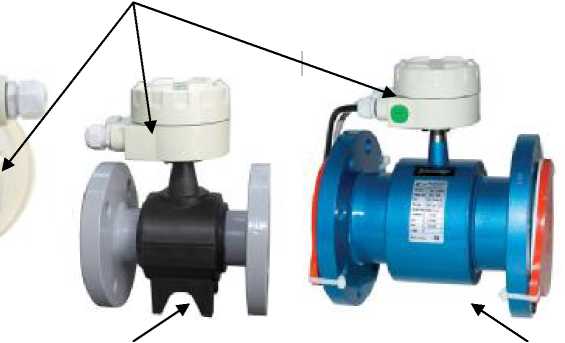

Внешний вид расходомеров приведен на рисунке 1.
Электронный блок
Места пломбирования
МС608А/В
MUT2200EL
MUT500
MUT2100EL
MUT2400EL
Рисунок 1
MUT2500EL
MUT1100J
Лист № 3 Всего листов 6
Наименование |
Обозначение |
Кол-во |
Примечание |
Расходомер электромагнитный |
EUROMAG |
1 1 |
Исполнение согласно заказу |
Руководство по эксплуатации |
1 | ||
Методика поверки |
1 экз. при групповой поставке |
Наименование характеристики |
Значения характеристики для модели | |
MC608A |
MC608B, MC608R | |
Диапазон скорости потока жидкости, м/с |
± (0,05 - 10,0) | |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % |
± (0,2 + 1/V) где V - скоро |
± (0,5 + 0,5/V) сть потока, м/с |
Диаметры условного прохода, (в зависимости от применяемого первичного преобразователя), мм |
от 3 до 2000 | |
Минимальная электропроводность среды, мкСм/см |
5 |
20 |
Температура измеряемой среды, оС
|
от минус 25 до плюс 80 от минус 25 до плюс 200 | |
Максимальное давление среды, в зависимости от применяемого первичного преобразователя, МПа |
от 1,6 до 6,4 | |
Электрическое питание, В
частотой 50 ± 1 Гц, В
|
от 90 до 264 от 12 до 24 |
от 12 до 24* 3,6 |
Потребляемая мощность, мВт |
1 |
1 |
Время автономной работы от аккумулятора, лет, не менее |
6 | |
Входные/выходные сигналы:
|
от 0/4 до 20 от 0 до 1,0 IrCOM, RS 485 MODBUS |
Лист № 5
Всего листов 6
Габаритные размеры -электронного блока:
|
175 117 131 |
249 117 131 |
от 68 до 2000 от 71 до 2000 от 121 до 2187 | ||
Масса, в зависимости от исполнения и Ду, кг |
от 1,9 до 320 | |
Температура окружающей среды, оС |
от минус 20 до плюс 60 | |
Относительная влажность окружающего воздуха, не более, % |
95 | |
Атмосферное давление, кПа |
от 84 до 106,7 | |
Класс защиты от воздействия окружающей среды |
IP 67** | |
Средний срок службы, лет |
12 | |
Средняя наработка на отказ, ч |
101226 | |
Примечания: * - по заказу ** - по заказу возможно исполнение IP 68 |
