Номер по Госреестру СИ: 81657-21
81657-21 Расходомеры электромагнитные
("MUT")
Назначение средства измерений:
Расходомеры электромагнитные «MUT» (далее - расходомеры) предназначены для измерения, отображения и регистрации расхода и объема электропроводящих жидкостей, минимальной проводимостью 5 мкСм/см в полностью заполненных трубопроводах.
Аналитический паспорт типа средства измерений
81657-21 — Расходомеры электромагнитные
"MUT"
Фирма "EUROMAG International S.r.l."
ИТАЛИЯ
МПИ: 4 года
Действует
2
организаций1
владельцев2
версий8
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 1.3
1
Владельцев СИ
эффективное число: 1
8
Экземпляров СИ
по агрегатам владельцев / организаций
12.5%
Периодические поверки
первичные: 87.5%
12.5%
Непригодность
1 извещений
100%
Поверки юрлиц
доля в общем объёме
21 953 ₽
Средневзвешенная цена
медиана: 21 953 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
7 813
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 8 поверок; пик пришёлся на 2024 год (8).
- Рынок представлен 2 организациями; концентрация высокая (HHI 7813), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 8 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 21 953 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Доля извещений о непригодности составляет 12.5% от всех поверок.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2024 — 8
Долгосрочный CAGR: нет данных
Активных версий: 2
Ценовой диапазон: 21 953–21 953 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 8 | 8 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| de17f8fc-774d-2c4a-3625-896a8052ddc9 | 81657-21 | 2026-03-17 | — | актуальная |
| 81ac33b2-54f9-b561-7a40-2d0b947ae190 | 81657-21 | 2021-05-18 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Общие сведения
Дата публикации - 17.03.2026
Срок свидетельства - 26.04.2026
Номер записи - 180844
ID в реестре СИ - 1387876
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MUT1222, Нет модификации
Производитель
Изготовитель - Фирма "EUROMAG International S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 1
Кол-во периодических поверок - 1
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№469 от 2026.03.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
Наличие аналогов СИ: Расходомеры электромагнитные ("MUT")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EUROMAG International S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55931-13 29.10.2024 |
Расходомеры электромагнитные, EUROMAG мод. МС608А, МС608В и MC608R Фирма "EUROMAG International S.r.l." (ИТАЛИЯ ) |
ОТ |
4 года |
|
81657-21 26.04.2026 |
Расходомеры электромагнитные, "MUT" Фирма "EUROMAG International S.r.l." (ИТАЛИЯ ) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Расходомеры электромагнитные ("MUT")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 7 | 0 | 1 | 7 | 7 | 0 | ||
| ООО "ПФО-АВТОМАТИКА" (RA.RU.311888) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры электромагнитные ("MUT")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
21953 |
Программное обеспечение
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации.
Уровень защиты программного обеспечения расходомеров электромагнитных «MUT» -«средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация преобразователя сигналов: 608 |
Модификация преобразователя сигналов: 406 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.64 |
1.23 |
|
Цифровой идентификатор ПО |
- |
921A4213 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC32 |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на шильдик расходомеров в виде наклейки и на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации в разделе «Отображение данных».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным «MUT»
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой пропорционален объемный расход жидкости. Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко связаны единой механической конструкцией (интегральное исполнение) или разнесены на некоторое расстояние (раздельное исполнение).
Первичный преобразователь расхода состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и четырех электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в преобразователь сигналов, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Также первичный преобразователь может представлять из себя втулку из немагнитного материала, в нижней части которой находится измерительный элемент. С внешней стороны измерительного элемента размещены электроды для измерения ЭДС, с внутренней стороны -встроенные магнитные катушки. Верхняя часть втулки имеет присоединительный элемент для установки преобразователя в трубопровод.
Первичные преобразователи имеют следующие модификации:
-
- MUT1222 - имеют встраиваемую в трубопровод конструкцию с резьбовым присоединением;
-
- MUT2200EL и MUT2300 - имеют фланцевую конструкцию, футеровку из эбонита или политетрафторэтилена.
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, для питания обмотки возбуждения расходомера и обработки сигналов электродов первичного преобразователя расхода.
Преобразователи сигналов имеют следующие модификации:
-
- MC608 - может иметь как интегральное, так и раздельное исполнение, выходы: токовый, частотно-импульсный, протокол HART, интерфейс IrCom, RS485 Modbus, GSM;
-
- MC406 - может иметь как интегральное, так и раздельное исполнение, выходы: 2 пассивных импульсных выхода, питание происходит только от аккумуляторной батареи.
Преобразователь МС608 имеет следующие исполнения, отличающиеся источниками питания:
-
- МС608А - исполнение с питанием от сети 24 В или 220 В;
-
- МС608В - исполнение с питанием от аккумуляторной батареи;
-
- МС608R - исполнение с питанием от аккумуляторной батареи, возобновляющей заряд с помощью солнечной панели.
Внешний вид расходомеров электромагнитных «MUT» представлен на рисунках 1, 2, 3.

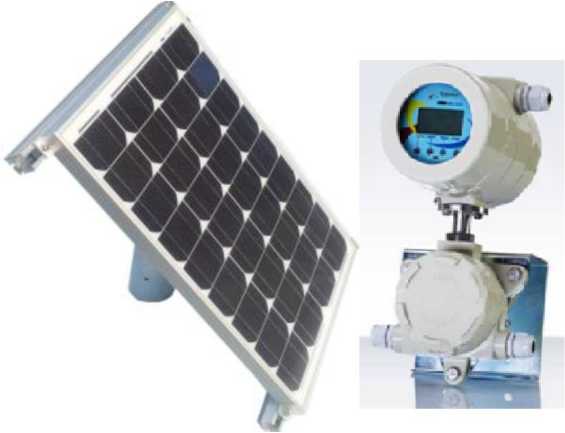

MC608R

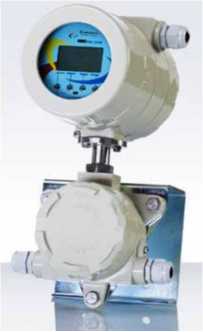

MC608A и MC608B

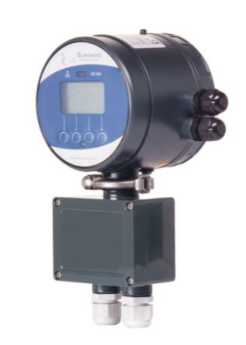

MC406
Рисунок 1 - Общий вид преобразователей сигналов

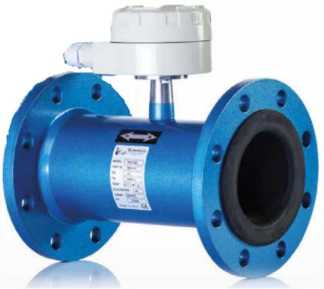

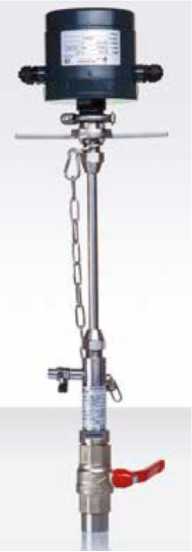

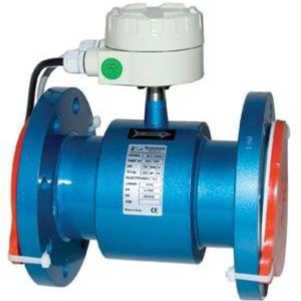

MUT2300
MUT2200EL

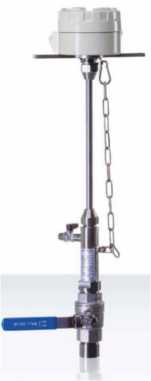

MUT1222

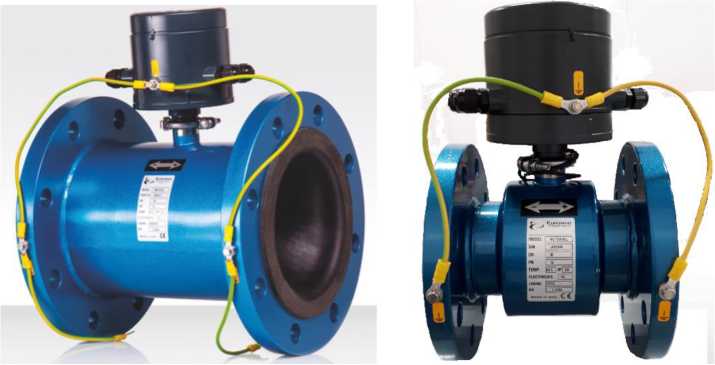

Рисунок 2 - Общий вид первичных преобразователей расходомеров электромагнитных «MUT» (раздельное исполнение)

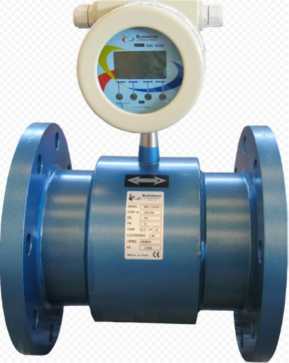

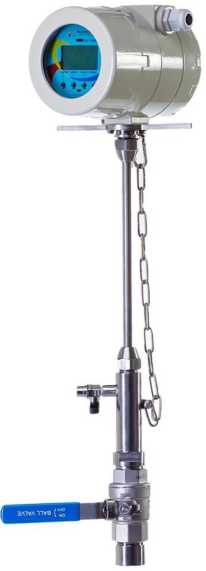

MUT1222-MC406

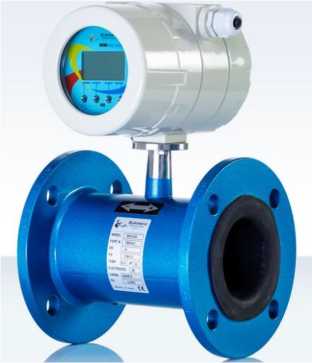

MUT2300-MC406
MUT2200EL-MC406
Рисунок 3 - расходомеров электромагнитных «MUT» (интегральное исполнение)
Пломбирование расходомеров электромагнитных «MUT» не предусмотренно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
MUT2200EL | |
|
Диаметр условного прохода, мм |
от 15 до 1200 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при скорости потока от 0,9 до 10 м/с, % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,08 до 20000,0 |
|
Давление измеряемой среды, МПа, не более |
2,0 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +130 |
|
MUT2300 | |
|
Диаметр условного прохода, мм |
от 50 до 300 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при скорости потока от 0,6 до 10 м/с, % |
±0,4 |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,125 до 1250,0 |
|
Давление измеряемой среды, МПа, не более |
2,0 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +80 |
|
MUT1222 | |
|
Диаметр условного прохода, мм |
от 50 до 2600 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при скорости потока от 1 до 10 м/с, % |
±1 |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,125 до 200000,0 |
|
Давление измеряемой среды, МПа, не более |
2,0 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
MUT2200EL- MC608 |
MUT2200EL- MC406 |
MUT2300- MC608 |
MUT2300- MC406 |
MUT1222- MC608 |
MUT1222- MC406 | ||||
|
Габаритные размеры первичного преобразователя расхода при раздельном исполнении, мм, не более: | |||||||||
|
- длина |
2000 |
500 |
990 | ||||||
|
- ширина |
2300 |
450 |
104 | ||||||
|
- высота |
2380 |
491 |
170 | ||||||
|
Габаритные размеры преобразователя | |||||||||
|
сигналов при раздельном исполнении, мм, не более: | |||||||||
|
- длина |
247 |
103 |
247 |
103 |
247 |
103 | |||
|
- ширина |
125 |
128 |
125 |
128 |
125 |
128 | |||
|
- высота |
132 |
123 |
132 |
123 |
132 |
123 | |||
|
Габаритные размеры расходомера при интегральном исполнении, мм, не более: | |||||||||
|
- длина |
1800 |
600 |
500 |
500 |
1048 |
1042 | |||
|
- ширина |
2100 |
840 |
450 |
450 |
125 |
112 | |||
|
- высота |
2160 |
855 |
565 |
540 |
247 |
128 | |||
|
Параметры электрического питания: | |||||||||
|
- напряжение переменного тока | |||||||||
|
внешнего источника питания при частоте 50 Гц, В |
от 90 до 264 |
- |
от 90 до 264 |
- |
от 90 до 264 |
- | |||
|
- напряжение постоянного тока | |||||||||
|
внешнего источника питания, В |
от 12 до 24 |
от 12 до 24 |
от 12 до 24 |
от 12 до 24 |
от 12 до 24 |
от 12 до 24 | |||
|
- напряжение постоянного тока | |||||||||
|
аккумуляторной батареи, В |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 | |||
|
Параметры выходных сигналов: | |||||||||
|
- частотный, Гц |
от 100 до 10000 |
- |
от 100 до 10000 |
- |
от 100 до 10000 |
- | |||
|
- импульсный, имп/с |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 | |||
|
- аналоговый токовый, мА |
от 4 до 20 |
от 4 до 20* |
от 4 до 20 |
от 4 до 20* |
от 4 до 20 |
от 4 до 20* | |||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
MUT2200EL- MC608 |
MUT2200EL- MC406 |
MUT2300- MC608 |
MUT2300- MC406 |
MUT1222- MC608 |
MUT1222- MC406 | |
|
Потребляемая мощность:
|
7 7 |
7 |
7 7 |
7 |
7 7 |
7 |
|
Масса, кг, не более |
1732 |
1732 |
120 |
120 |
6 |
5 |
|
Условия эксплуатации:
|
от -20 до +60 95 от -20 до +60 95 от 84 до 106,7 | |||||
|
Степень защиты расходомера от воздействий окружающей среды |
IP68* | |||||
|
Средний срок службы, лет |
12 | |||||
|
Средняя наработка на отказ, ч |
101226 | |||||
|
* - по заказу | ||||||
