Номер по Госреестру СИ: 55920-13
55920-13 Весы крановые электронные
(ВЕС-ВК)
Назначение средства измерений:
Весы крановые электронные «ВЕС-ВК» (далее весы) предназначены для определения массы различных грузов.

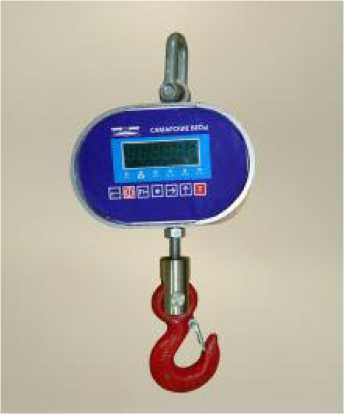

Внешний вид.
Весы крановые электронные
Рисунок № 1
Внешний вид.
Весы крановые электронные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-20i0 - «А».
Таблица 1
Моди-фика-ции весов |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВЕС- ВК |
Не применяется |
Не применяется |
V1.01 |
Не применяется |
Не применяется |
• Примечание - Идентификационное наименование программного обеспечения, цифровой
идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерение массы на весах проводится согласно документу «Весы крановые электронные «ВЕС-ВК». Руководство по эксплуатации» (Раздел 5 «Устройство и работа»).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам крановым электронным «ВЕС-ВК»-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
-
3. ТУ 4274-002-99405682-2013.
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте 5.9 «Описание программного обеспечения» руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1-2009.
Изготовитель
Общество с ограниченной ответственностью «Самарские весы» (ООО «Самарские весы »)Юр. адрес: 443099, г. Самара, ул. Галактионовская, д.16-4
Факт. адрес: 443099, г. Самара, ул. Степана Разина, д. 24-26
Тел/ факс (846)332-4455, 333-59-64, 332-1042
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно весы состоят из грузоприемного устройства в форме крюка с проушиной, скобы для подвески весов и корпуса весов, в котором установлен индикатор с клавиатурой. Грузоприемное устройство представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса.
Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство полуавтоматической установки на нуль (T.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее. Управление весами осуществляется с помощью клавиш, расположенных на корпусе весов, или на пульте дистанционного управления.
Питание весов осуществляется от встроенного аккумулятора.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Обозначение модификаций весов имеет вид ВЕС-ВК-Xi, где X1- обозначение максимальной нагрузки (Max) в килограммах.
На маркировочной табличке весов указывают:
-
- обозначение типа весов;
-
- класс точности (III);
-
- значения Max, Min, e;
-
- торговую марку изготовителя и его полное наименование;
-
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
-
- серийный номер;
-
- знак утверждения типа;
-
- идентификатор программного обеспечения.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения мастичной пломбы
Рисунок 2 - Место пломбировки весов
-
1. Весы
шт.
-
2. Пульт дистанционного управления..................................................................................1 шт.
-
3. Руководство по эксплуатации...........................................................................................1 шт.
-
4. Зарядное устройство..........................................................................................................1 шт.
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний приведены в таблицах 2, 3.
Таблица 2
Характеристика |
Модификации весов | ||
ВЕС-ВК-500 |
ВЕС-ВК-1000 |
ВЕС-ВК-3000 | |
Класс точности по ГОСТ OIML R 761-2011 |
III | ||
Максимальная нагрузка, Мах, кг |
500 |
1000 |
3000 |
Минимальная нагрузка, Min, кг |
4 |
10 |
20 |
Поверочный интервал (е), и действительная цена деления (d), (e=d), кг |
0,2 |
0,5 |
1 |
Число поверочных интервалов (n) |
2500 |
2000 |
3000 |
Диапазон уравновешивания тары, кг |
100% Max |
100% Max |
100% Max |
Диапазон температуры, ° С |
от минус 10 до плюс 45 | ||
Габаритные размеры весов, мм, не более |
250x881x250 |
Таблица 3
Характеристика |
Модификации весов | |||
ВЕС-ВК-5000 |
ВЕС-ВК- 10000 |
ВЕС-ВК- 15000 |
ВЕС-ВК-20000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |||
Максимальная нагрузка, Max, кг |
5000 |
10000 |
15000 |
20000 |
Минимальная нагрузка, Min, кг |
40 |
100 |
100 |
200 |
Поверочный интервал (е), и действительная цена деления (d), (e=d), кг |
2 |
5 |
5 |
10 |
Число поверочных интервалов (n) |
2500 |
2000 |
3000 |
2000 |
Диапазон уравновешивания тары, кг |
100% Max |
100% Max |
100% Max |
100% Max |
Диапазон температуры, ° С |
от минус 10 до плюс 45 | |||
Габаритные размеры весов, мм, не более |
250x627x250 |
250x724x250 |
250x787x250 |
250x881x250 |
Электрическое питание - от сети переменного тока с параметрами:
от 187 до 242
.....от 49 до 51
напряжение, В.......................................................................................
частота, Гц...........................................................................................
