Номер по Госреестру СИ: 55889-13
55889-13 Анализаторы общего органического углерода
(QuickTOC_ULTRA)
Назначение средства измерений:
Анализаторы общего органического углерода QuickTOC_ULTRA (далее - анализаторы) предназначены для измерения содержания общего органического углерода, общего органического азота и химического потребления кислорода (ХПК) в воде.
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.07.2028
Номер записи -
ID в реестре СИ - 368510
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, QuickTOC_ULTRA, QuickTOC ULTRA, Quick TOC ULTRA,
Производитель
Изготовитель - Фирма "LAR Process Analysers AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 30
Выдано извещений - 1
Кол-во периодических поверок - 10
Кол-во средств измерений - 3
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1485 от 2018.07.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№2915 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№204 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция и услуги общественного питания" (ТК 174)
Наличие аналогов СИ: Анализаторы общего органического углерода (QuickTOC_ULTRA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55889-13 Анализаторы общего органического углерода (QuickTOC_ULTRA) Фирма "LAR Process Analysers AG" (ГЕРМАНИЯ ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55889-13 17.07.2028 |
Анализаторы общего органического углерода, QuickTOC_ULTRA Фирма "LAR Process Analysers AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72130-18 20.08.2024 |
Анализаторы общего органического углерода в воде, QuickTOCuv Фирма "LAR Process Analysers AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4618 | 5845 |
|
ФБУ Пермский ЦСМ Пермский край |
4640 | 5845 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
8276 | 5845 |
Программное обеспечение
ПО «QickTOC Ultra» является встроенным и выполняет функции является внутренним и выполняет функции управления анализатором с встроенного в анализатор компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; измерений общего углерода, общего азота, ХПК; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерения общего углерода, общего азота, ХПК.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тифика-ционный номер) программного обеспече ния |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
QickTOC Ultra |
Quicktocxy-4- 2b6455.lar |
4.2.0 |
1f016c641b752efa577b0 c93bd7d9b0c |
Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в документах:
- «Анализаторы общего органического углерода QuickTOC_ULTRA. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода QuickTOC_ULTRA
Техническая документация фирмы - изготовителя .
Поверка
Поверкаосуществляется по документу МП 242-1316-2013 «Анализаторы общего органического углерода QuickTOC_ULTRA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 22 августа 2013 г.
Основные средства поверки:
-
1. Сахароза, ч.д.а. ГОСТ 5833-75.
-
2. ГСО 7193-95 «Государственный стандартный образец состава водного раствора общего азота (8А-1)».
-
3. ГСО 7425-97 «Государственный стандартный образец состава водного раствора ХПК (бихроматная окисляемость воды)».
-
4. Вода дистиллированная по ГОСТ 6709-72.
-
5. Система очистки воды, массовая концентрация общего органического углерода в воде на выходе не более 15 мкг/л. Например, система очистки воды Milli-Q Advantage A10, Millipore, массовая концентрация общего органического углерода на выходе системы не более 15 мкг/л.
Изготовитель
Фирма «LAR Process Analyzers AG», Германия
Адрес: Neukoellnishe Alee 134, Berlin, Germany
Тел.: +49 30 378958-55, факс: +49 30 278958-706
Заявитель
ООО «СокТрейд»
Адрес: 196105, г. Санкт-Петербург, Витебский пр. д.11, лит Я
Тел/факс: (812) 600-07-30
E-mail: info@soctrade.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14; e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия анализатора — окисление органических соединений (углерода и азота до двуокиси углерода СО2 и окиси азота NO) при высокой температуре в реакторе и транспортировка продуктов окисления газом-носителем к инфракрасному детектору, который регистрирует интенсивность характеристических полос поглощения СО2 и NO. Принцип определения ХПК - окисление органических соединений углерода в газовой среде заданного состава, содержащей кислород, транспортировка продуктов окисления газом-носителем к потенциометрическому детектору кислорода на основе двуокиси циркония и детектирования неизрасходованного кислорода. Анализаторы при подключении соответствующих первичных преобразователей (далее - ИК-датчиков и ZrO2-датчиков), позволяют проводить отдельное или одновременное измерение нескольких показателей.
Конструктивно анализаторы выполнены в виде блока отбора пробы из потока, ее подачи в анализатор и подготовки к измерениям, блока подготовки газа-носителя, блока реактора и блока детекторов, смонтированных в одном корпусе. Анализатор может быть оснащен либо одним из детекторов (на органический углерод, азот и ХПК) или любой их комбинацией. Анализаторы имеют маркировку взрывозащиты 2Ехemqib[ib][px]IICT3X.

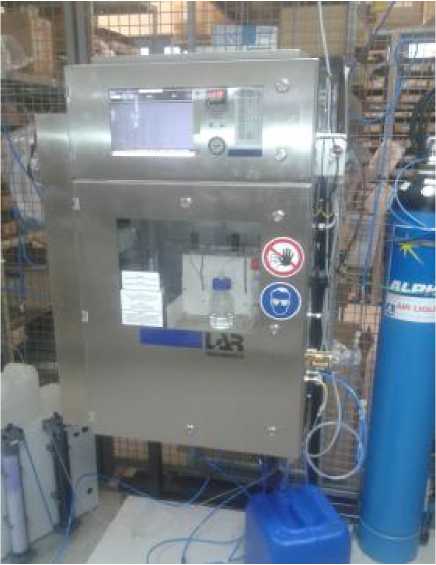

Внешний вид анализатора QuickTOC_ULTRA представлен на рис. 1.
Рис. 1. Внешний вид анализатора QuickTOC_ULTRA.
|
Наименование |
Количество |
|
Анализатор QuickTOC ULTRA |
1 шт. |
|
Руководство по эксплуатации на русском языке |
1 экз. |
|
МП 242-1316-2013 «Анализаторы общего органического углерода QuickTOC_ULTRA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22.08.2013 г. |
1 экз. |
|
Комплект монтажных приспособлений и соединительных кабелей |
1 набор |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний, мг/дм3: | |
|
ТОС (Общий органический углерод) |
От 0,1 до 50 000 |
|
TN (Общий органический азот) |
От 0,1 до 5 000 |
|
ХПК (Химическое потребление кислорода) Диапазон измерений массовой концентрации, мг/дм3: |
От 1 до 200 000 |
|
ТОС (Общий органический углерод) |
От 1 до 50 000 |
|
TN (Общий органический азот) |
От 1 до 5 000 |
|
ХПК (Химическое потребление кислорода) |
От 10 до 10 000 |
|
Пределы допускаемой относительной погрешности, %, в диапазонах: ТОС (Общий органический углерод) | |
|
в диапазоне от 1 до 200 мг/дм3 |
± 30 |
|
в диапазоне св. 200 до 4000 мг/дм3 |
± 15 |
|
в диапазоне св 4 000 мг/дм3 |
± 5 |
|
TN (Общий органический азот) | |
|
в диапазоне от 1 до 200 мг/дм3 |
± 30 |
|
в диапазоне св. 200 мг/дм3 |
± 15 |
|
ХПК (Химическое потребление кислорода) | |
|
в диапазоне от 10 до 100 мг/дм3 |
± 30 |
|
в диапазоне св. 100 до 1 000 мг/дм3 |
± 15 |
|
в диапазоне св 1 000 мг/дм3 |
± 5 |
|
Габаритные размеры, Д х Ш х В, мм |
600 х 520 х 1060 |
|
Масса, кг |
115 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220+22-зз |
|
Потребляемая мощность, Вт |
1200 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха , % атмосферное давление, кПа |
От 15 до 25 °С (термостатированный анализаторный бокс) от 20 до 80 от 84,0 до 106,7 |
|
Наработка на отказ, ч |
25 000 |
