Конструктивно весы состоят из грузоприемного устройства (ГПУ), силоизмерительных тензорезисторных датчиков (СТД), электронного устройства (ЭУ).

Грузоприёмное устройство может состоять из одной или двух платформ. Одноплатформенное ГПУ опирается на четыре (4) СТД, двухплатформенное ГПУ - на шесть (6) или восемь (8) СТД, в зависимости от варианта установки платформ.

В весах применяются следующие СТД:

• - BM14A и BM14G (Госреестр № 29585-07), производства фирмы “ZHONGHANG ELECTRONIC MEASURING INSTRUMENTS CO.LTO (ZEMIC)”, Китай;

• -  ZS, NHS, YBS (Госреестр № 39778-08) и QS (Госреестр № 39774-08), производства “Keli

Electric Manufacturing (Ningbo) Co., Ltd”, Китай;

Электронное устройство MERAV выполнено в двух модификациях:

- MERAV-2000 (в маркировке весов указано как 1) -включает основную плату, оснащённую аналогово-цифровым преобразователем, микропроцессором, жидкокристаллическим дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232C к внешним электронным устройствам (компьютер или принтер для печати

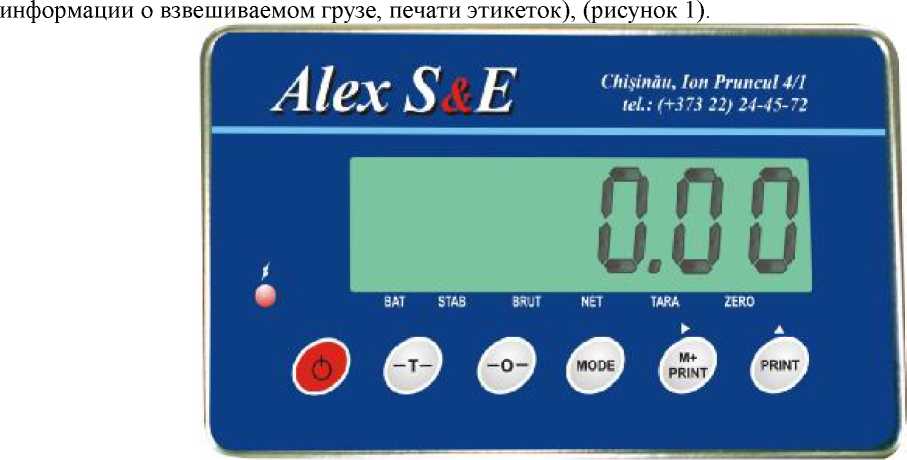

Рисунок 1- Внешний вид рабочей панели ЭУ MERAV-2000

- MERAV-3001 (в маркировке весов указан как 2) - включает основную плату, оснащенную аналогово-цифровым преобразователем, микропроцессором, жидкокристаллическим дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232/485 к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 2).

Электронное устройство эксплуатируется в специализированном     закрытом ,

отапливаемом помещении, расположенном на удалении не более 5 м от грузоприемного устройства.  _____________________________________________________________________

МАССА

23420 кг

МЛЕ

дну

ПОКАЗАНИЯ СТАБИЛЬНЫ И ГОТОВЫ К ФИКСАЦИИ

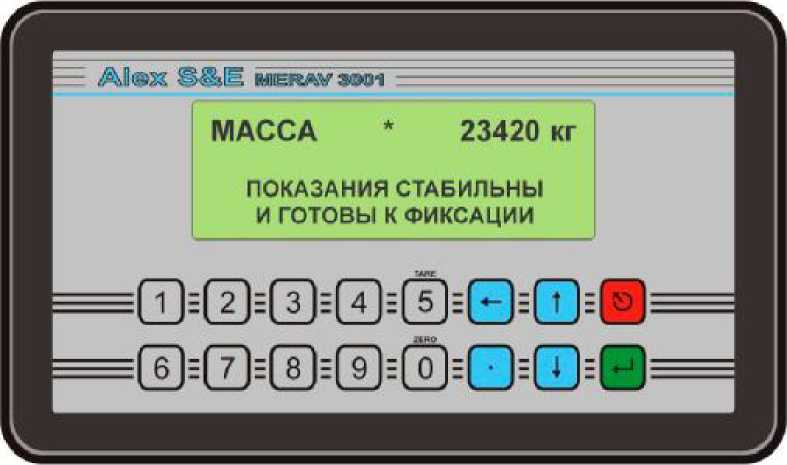

Рисунок 2 - Внешний вид рабочей панели ЭУ MERAV 3001

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика передается по кабелю на электронное устройство, в состав которого входит аналоговоцифровой преобразователь, стабилизированный источник питания датчика, процессор и дисплей-индикатор, по которому считываются показания.

Весы выпускаются в 6 модификациях, отличающиеся метрологическими характеристиками, количеством грузоприёмных платформ и версией электронного устройства, и имеющими обозначение

BSB -Н-D 1.(Д) -V (1, 2), где

BSB - тип весов; «В» - весы; «S» - стационарные; «В» - вагонные

Н - наибольший предел взвешивания, т

D 1.4 - дискретно-цифровое отсчетное устройство;

«D» - вид отсчетного устройства весов - дискретно-цифровое;

Д - вагонные двухплатформенные;

Отсутствие данного буквенного обозначение предполагает одну грузоприёмную платформу;

V - версия электронного устройства

• 1 - MERAV 2001

• 2 -MERAV 3001

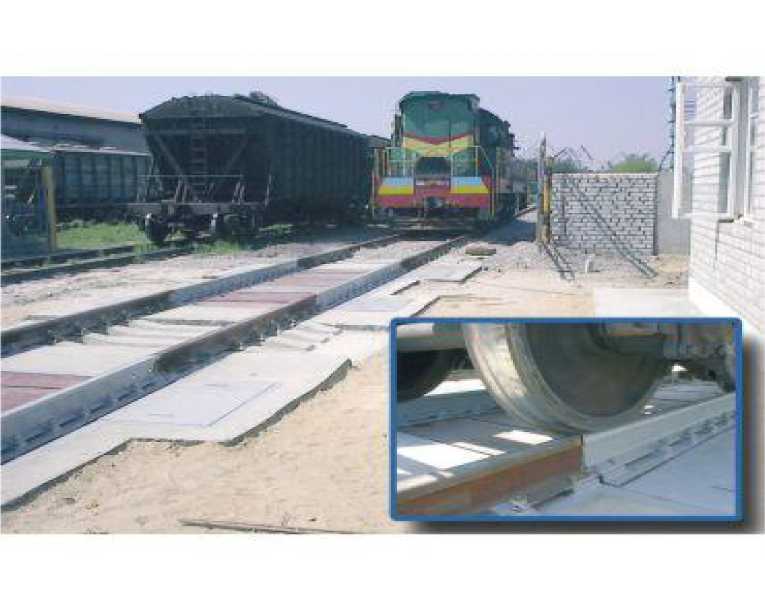

Рисунок 3- Общий вид весов неавтоматического действия

(вагонных электронных весов) тип BSB

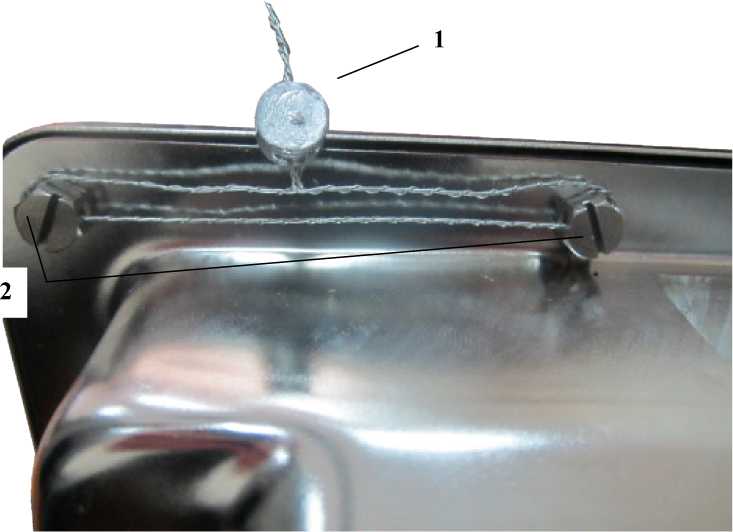

Рисунок 4.1 - Схема пломбировки ЭУ MERAV-2000

1 - свинцовая пломба пломба 9 мм

2 - пломбировочные винты с отверстием

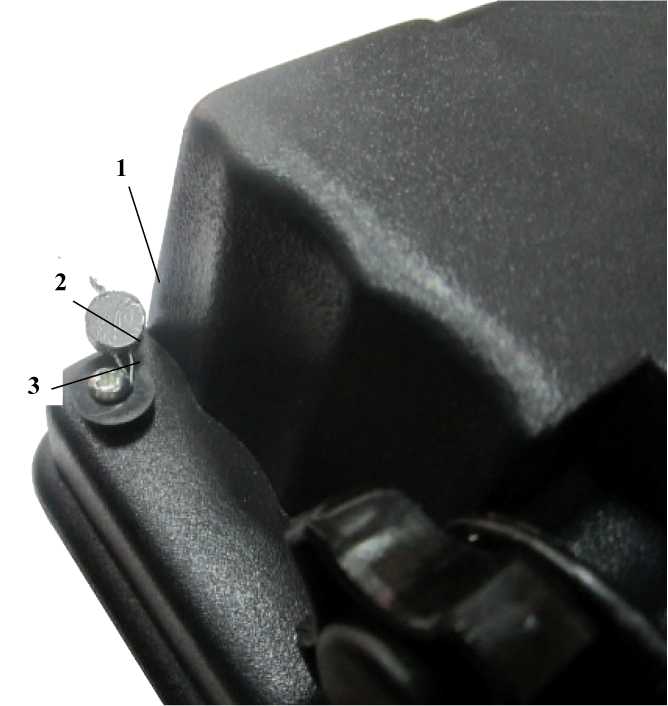

Рисунок 4.2 - Схема пломбировки ЭУ MERAV-3001

1 - свинцовая пломба пломба 9 мм

2 - пломбировочный винт с отверстием

3 - втулка

Класс точности весов по ГОСТ Р 53228-2008                                   средний (III)

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление, интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификаций весов приведены в таблице 2.

Диапазон выборки массы тары, % от Мах

Погрешность устройства установки нуля, е ................................................................................± 0,25

Реагирование (порог чувствительности), е

Масса ЭУ, кг, не более

Габаритные размеры ЭУ, мм, не более ............................................................................250х150х130

Условия эксплуатации:

Диапазон рабочих температур, °С:

• - для ЭУ ............................................................................... от минус 5^оС до плюс 35

• - для грузоприёмного устройства ................................... от минус 30^оС до плюс 45

Относительная влажность окружающего воздуха

при температуре плюс 35 °С, не более..............................................................85%;

Атмосферное давление ......................................................................................84,0-106,7 кПа.

Время готовности весов к работе не более, с...............................................................45

Электрическое питание

- для весов с ЭУ MERAV-3001 от сети переменного тока с параметрами:

• напряжение, В

• частота, Гц

• потребляемая мощность, В •А, не более

- для весов с ЭУ MERAV-2000

Напряжение питания от источника постоянного тока, В.........................................................

Таблица 2

Примечание - Значение пределов допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
