Номер по Госреестру СИ: 55700-13
55700-13 Твердомеры Виккерса
(LV800, LV800L)
Назначение средства измерений:
Твердомеры Виккерса LV800, LV800L (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.11.2018
Номер записи - 145905
ID в реестре СИ - 368305
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, LV800, LV800L, LV800,
Производитель
Изготовитель - Компания "Leco Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№962 от 2015.08.18 Об утверждении эталонов единиц величин
№1399 от 2021.07.20 Об утверждении эталона ФГУП РТРС ф-л Урало-Сибирский Рег. Центр (Западно-Сибирский ф-л ФГУП ВНИИФТРИ)
№2761 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Бытовое обслуживание населения" (ТК 346)
№2993 от 2024.12.16 О закреплении документов по стандартизации за ТК 346 «Услуги населению»
Наличие аналогов СИ: Твердомеры Виккерса (LV800, LV800L)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55700-13 Твердомеры Виккерса (LV800, LV800L) Компания "Leco Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
11390-04 Приборы универсальные для измерения твердости металлов и сплавов (ИТ 5010) ОАО "Точприбор" (РОССИЯ г.Иваново) |
Все средства измерений ОАО "Точприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55698-13 12.10.2029 |
Микротвердомеры, LM248, LM248L Компания "Leco Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55699-13 28.11.2018 |
Микротвердомеры, LM800, LM800L Компания "Leco Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55700-13 28.11.2018 |
Твердомеры Виккерса, LV800, LV800L Компания "Leco Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55701-13 28.11.2018 |
Твердомеры Виккерса, LMV-50V Компания "Leco Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Приборы универсальные для измерения твердости металлов и сплавов (ИТ 5010)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы универсальные для измерения твердости металлов и сплавов (ИТ 5010)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
35018 | 35018 |
Программное обеспечение
Встроенное программное обеспечение (ПО) LV800 используется для управления работой твердомера, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение для твердомеров Виккерса LV800, LV800L |
LV800 |
2.2.3.3 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомеры Виккерса LV800, LV800L. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам Виккерса LV800, LV800L
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПри выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Изготовитель
Компания «Leco Corporation», США.Адрес: 3000 Lakeview Avenue, St. Joseph, MI 49085-2396, USA.
Тел. (268) 985-54-96
Факс. (269) 982-89-77
E-mail: info@leco.com
Заявитель
Закрытое акционерное общество «ЛЕКО ЦЕНТР - М».Адрес: 115280, г. Москва, 1-й Автозаводской проезд, д.4, корп.1
Тел. (495) 710-3818, (495) 710-38-24, (495) 710-3825
Факс. (495) 710-3826
E-mail: referent@leco.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры могут быть оснащены автоматической поворотной турелью. В этом случае к названию твердомеров добавляются буквы "AT".
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

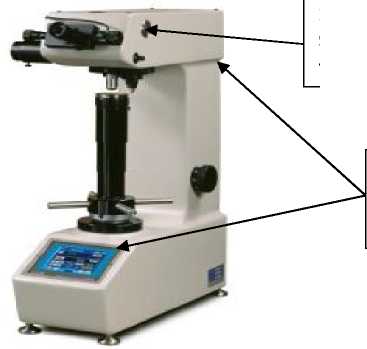

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
места расположения пломб
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят: твердомер Виккерса LV800 или LV800L.....................................................1 шт. (по заказу);
наконечник с алмазной пирамидой Виккерса ..................................................................1 шт.;
вспомогательные принадлежности.........................................................................1 комплект;
руководство по эксплуатации ...........................................................................................1 шт.;
Пределы допускаемой относительной погрешности нагрузки для нагрузок 2,943 Н; 4,905 Н;
9,807 Н; 19,62 Н; 29,4 Н; 49,05 Н; 98,07 Н; 196,2 Н; 294,3 Н (для твердомеров LV800L), % ± 1,0. Пределы допускаемой относительной погрешности нагрузки для нагрузок 9,807 Н;
19,62 Н; 29,4 Н; 49,05 Н; 98,07 Н; 196,2 Н; 294,3 Н; 490,5 Н (для твердомеров LV800), % ± 1,0.
Диапазон измерений твердости по шкале Виккерса, HV, HV 0,3 от 50 до 1000.
Диапазон измерений твердости по шкалам Виккерса, HV, HV 0,5; HV 1; HV 2;
HV 3; HV 5;HV 10; HV 20; HV 30; HV 50 от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
|
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
|
твёрдости |
100± |
200± |
300± |
400± |
500 |
600± |
700± |
800± |
900 |
1225± | |
|
50 |
50 |
50 |
50 |
±50 |
50 |
50 |
50 |
± 50 |
275 | ||
|
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
|
HV 0,3 |
6 |
12,5 |
21 |
31,5 |
44 |
58,5 |
75 |
85 |
104,5 |
110 | |
|
HV 0,5 |
4,5 |
12,5 |
12,5 |
27 |
33 |
45,5 |
52,5 |
68 |
76 |
165 | |
|
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
|
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 | |
|
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
40 |
60 | |
|
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
|
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
|
HV 20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
30 | |
|
HV 30 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
|
HV 50 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
Примечание: в твердомерах LV800 имеются шкалы HV 1 - HV 50, в твердомерах LV800L имеются шкалы HV 0,3 - HV 30.
Рабочие условия применения:
температура воздуха, оС ......................................................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой 50/60 Гц,.................110±10 В / 220±22 В.
Габаритные размеры, мм, не более:
