Номер по Госреестру СИ: 55699-13
55699-13 Микротвердомеры
(LM800, LM800L)
Назначение средства измерений:
Микротвердомеры LM800, LM800L (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Микротвердомеры
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) LМ800 используется для управления работой микротвердомера, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Программное обеспечение для микротвердомеров LM800, LM800L |
LM800 |
2.2.3.3 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А»
по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус микротвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМикротвердомеры LM800, LM800L Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к микротвердомерам LM800, LM800L
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПри выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Изготовитель
Компания «Leco Corporation», США.Адрес: 3000 Lakeview Avenue, St. Joseph, MI 49085-2396, USA.
Тел. (268) 985-54-96
Факс. (269) 982-89-77
E-mail: info@leco.com
Заявитель
Закрытое акционерное общество «ЛЕКО ЦЕНТР - М».Адрес: 115280, г. Москва, 1-й Автозаводской проезд, д.4, корп.1
Тел. (495) 710-3818, (495) 710-38-24, (495) 710-3825
Факс. (495) 710-3826
E-mail: referent@leco.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Принцип действия микротвердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Микротвердомеры могут быть оснащены автоматической поворотной турелью. В этом случае к названию микротвердомеров добавляются буквы "AT".
Доступ к метрологически значимой части ограничен конструкцией микротвердомеров.

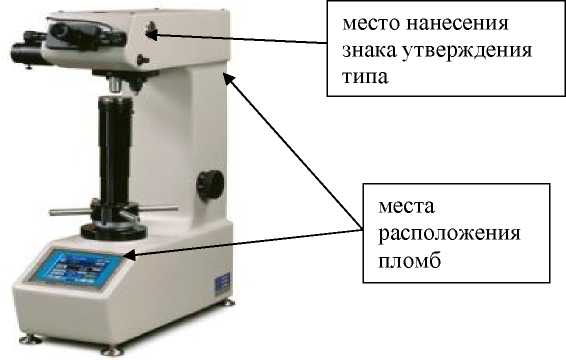

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Рисунок 1 - Внешний вид микротвердомеров
В комплект поставки входят: микротвердомер LM800 или LM800L...........................................................1 шт. (по заказу);
наконечник с алмазной пирамидой Виккерса ..................................................................1 шт.;
вспомогательные принадлежности.........................................................................1 комплект;
руководство по эксплуатации LM800, LM800L - 01РЭ....................................................1 шт.
Пределы допускаемой относительной погрешности нагрузки для нагрузок 0,245 Н;
0,491 Н; 0,980 Н, % ± 1,5.
Пределы допускаемой относительной погрешности нагрузки для нагрузок 1,962 Н
(для микротвердомеров LM800); 2,943 Н; 4,905 Н; 9,807 Н; 19,62 Н, % ± 1,0.
Диапазон измерений твердости по шкале Виккерса (HV), HV 0,025, HV 0,05 от 50 до 250.
Диапазон измерений твердости по шкале Виккерса (HV), HV 0,1 от 50 до 450.
Диапазон измерений твердости по шкале Виккерса (HV), HV 0,2 от 50 до 900.
Диапазон измерений твердости по шкале Виккерса (HV), HV 0,3 от 50 до 1000.
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,5; HV 1; HV 2 от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
HV 0,025 |
15 |
25 |
- |
- |
- |
- |
- |
- |
- |
- | |
HV 0,05 |
13,5 |
25 |
- |
- |
- |
- |
- |
- |
- |
- | |
HV 0,1 |
10,5 |
20 |
35 |
49,5 |
- |
- |
- |
- |
- |
- | |
HV 0,2 |
6 |
15 |
28 |
40,5 |
55 |
71,5 |
82,5 |
102 |
114 |
- | |
HV 0,3 |
6 |
12,5 |
21 |
31,5 |
44 |
58,5 |
75 |
85 |
104,5 |
110 | |
HV 0,5 |
4,5 |
12,5 |
12,5 |
27 |
33 |
45,5 |
52,5 |
68 |
76 |
165 | |
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 |
Примечание: в микротвердомерах LM800 имеются шкалы HV 0,025 - HV 2, в микротвердомерах LM800L имеются те же шкалы, исключая HV 0,2.
Рабочие условия применения:
температура воздуха, оС .................................................................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой 50/60 Гц,.................110±10 В / 220±22 В.
Габаритные размеры, мм, не более:
