Наименование

Обозначение

Количество

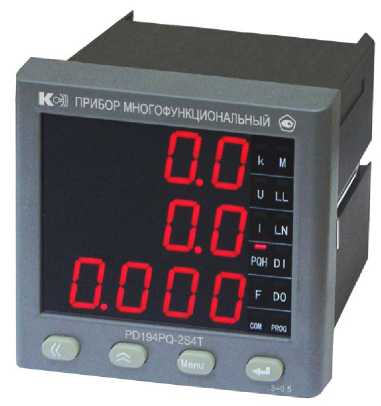

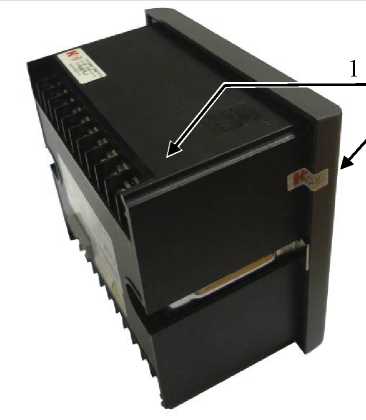

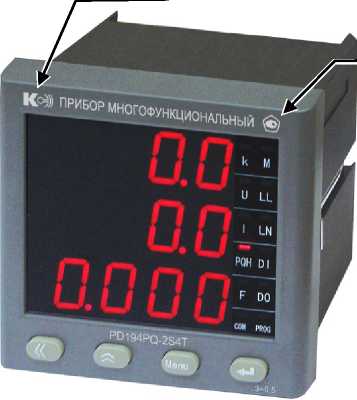

Прибор многофункциональный PD194PQ серии Т (модификация по заказу)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Параметр

Обозначение

3-фазн. 3-пров. схема подключения

3-фазн. 4-пров. схема подключения

Отображение на индикаторе

Передача по цифровому интерфейсу

Преобразование на аналоговый выход

Отображение

на индикаторе

Передача по цифровому интерфейсу

Преобразование на аналоговый выход

Действующее значение

U_A

+

+

+

UB

+

+

+

фазного напряжения

Uc

_-

_-

_-

+

+

+

Среднее действующее значение фазного напряжения ⁽¹⁾

Ulnag

-

-

-

-

+

-

Действующее значение

Uab

+

+

+

+

+

UBc

+

+

+

+

+

_-

линейного напряжения

UCA

+

+

+

+

+

-

Среднее действующее значение линейного напряжения ⁽²⁾

Ullag

-

+

-

-

+

-

Параметр

Обозначение

3-фазн. 3-пров.

схема подключения

3-фазн. 4-пров.

схема подключения

Отображение на индикаторе

Передача по цифровому интерфейсу

Преобразование на аналоговый выход

Отображение на индикаторе

Передача по цифровому интерфейсу

Преобразование на аналоговый выход

Действующее значение напряжения нулевой последовательности

Uo

-

-

-

-

+

-

Действующее значение силы тока по фазе

Ia

IB

Ic

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Среднее действующее значение силы тока по фазам ⁽¹⁾

Iag

-

+

-

-

+

-

Действующее значение тока нулевой последовательности

Io

-

-

-

-

+

-

Активная мощность по фазе

Pa

PB

Pc

-

-

-

-

+

+

+

-

Суммарная активная мощность

P

+

+

+

+

+

+

Реактивная мощность по фазе

Qa

QB

Qc

-

-

-

-

+

+

+

-

Суммарная реактивная мощность

Q

+

+

+

+

+

+

Полная мощность по фазе

Sa

SB

Sc

-

+

+

+

Суммарная полная мощность

S

+

+

Коэффициент мощности в фазе

PFa

PFB

PFc

-

+

+

+

Общий коэффициент мощности

PF

+

+

+

+

+

+

Частота сети

F

+

+

+

+

+

+

Примечание - ⁽¹⁾ Под средним действующим значением ( фазного напряжения) следует понимать среднеариф действующих значений фазных токов (междуфазных или фа

азного тока (междуфазного или метическое значение суммы 1зных напряжений)

Наименование характеристики

Значение

Номинальное значение ⁽¹⁾ силы тока 1н, А

0,5; 1,0; 2; 2,5; 5,0

Номинальное значение ⁽¹⁾ линейного инл (фазногоинф) напряжения, В

100 (57,7); 220 (127);

380 (220); (380)

Частота тока и напряжения, Г ц

от 45 до 55 ⁽²⁾

Допустимая кратковременная перегрузка на измерительных входах напряжения

2-ин в течение 60 с

Допустимая кратковременная перегрузка на измерительных входах тока

по таблице 4

Схема подключения

3-фазная 3-проводная или

3-фазная 4-проводная ⁽³⁾

Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые интерфейсы, с

0,2; 0,5 ⁽⁴⁾

Тип ⁽¹⁾ аналоговых выходов:

• - тока

• - напряжения

4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ±5 мА

0-5 В, 1-5 В или 0-10 В

Цифровые порты ⁽⁵⁾

1 или 2 порта RS-485, скорость от 2400 до 19200 бит/с ⁽⁶⁾, протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006. Порт Ethernet, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP

Напряжение питания ⁽¹⁾:

• - универсальное питание напряжением постоянного или переменного тока

• - питание напряжением постоянного тока

от 80 до 270 В или

от 80 до 270 В частотой от 45 до 55 Гц от 18 до 50 В

Мощность, потребляемая от источника питания 80.. .270 В, В^А, не более:

• - для приборов щитового исполнения

• - для приборов исполнения на DIN-рейку

5

4

Мощность, потребляемая от источника питания 18.50 В, В^А, не более:

• - для PD194PQ щитового исполнения

• - для PD194PQ исполнения на DIN-рейку

4,5

3

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

от +15 до +25 до 95

от 84 до 106 (от 630 до 795)

Рабочие условия измерений:

• - температура окружающего воздуха для приборов со светодиодным индикатором и без индикатора, °С

• - температура окружающего воздуха для приборов с ЖК-индикатором, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

от -40 до +70

от -10 до +55

до 95 при +35 °С от 84 до 106 (от 630 до 795)

Наименование характеристики

Значение

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

25

Примечания:

• ⁽¹⁾ Выбирается при заказе. Возможно изготовление прибора с питанием по специальному заказу.

• ⁽²⁾ По заказу производится прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

• ⁽³⁾ Схему подключения прибора можно изменить (уставка) за исключением модификации А (PD194PQ-DnnT-AD) и прибора с номинальным фазным напряжением 380 В (только 4-проводная схема).

• ⁽⁴⁾ Опции меню. По заказу производится прибор с опциями 0,1; 0,2 и 0,5 секунды.

• ⁽⁵⁾ В зависимости от модификации (см. рисунки 1 и 2).

• ⁽⁶⁾ По заказу может быть установлен порт со скоростью передачи до 57600 бит/с

Кратность тока ⁽¹⁾

Число перегрузок

Длительность каждой перегрузки, с

Интервал между двумя перегрузками, с

7

2

15

60

10

5

3

2,5

Примечание - ⁽¹⁾ Кратность тока относительно номинального значения

Параметр

Значение

в 3-фазн. 3-пров.

схеме

в 3-фазн. 4-пров.

схеме

Номинальное напряжение ин

фазное

-

инф

линейное

инл

инл

Номинальный ток по фазе 1н

1н

Номинальная мощность активная Рн, реактивная Qu, полная Sн

фазная

-

инф1н

суммарная

^3-инл1н

3инф1н

Измеряемая величина

Нормальная область измерений ⁽¹⁾

Пределы допускаемой основной погрешности измерения

Действующее значение линейного или фазного напряжения, среднее действующее значение линейного или фазного напряжения

0,2-ин<и<1,2-ин

приведенной:

±0,2 % ⁽²⁾; ±0,5 %

Действующее значение напряжения нулевой последовательности

0<U<1,2-Un

приведенной:

±0,5 % ⁽³⁾; ±1 %

Действующее значение силы тока по фазе, среднее действующее значение силы тока по фазам

0,02-1н<1<1,2-1н

приведенной:

±0,2 % ⁽²⁾; ±0,5 %

Действующее значение тока нулевой последовательности

0<К1,2-1н

приведенной:

±0,5 % ⁽³⁾; ±1 %

Активная мощность по фазе, суммарная активная мощность

0,8-ин<и<1,2-ин и 0,02-1н<К1,2-1н или

0,2-ин<и<1,2-ин и 0,05-1н<1<1,2-1н

ф=0°

приведенной:

±0,5 %

Реактивная мощность по фазе, суммарная реактивная мощность

ф=90°

Полная мощность по фазе, суммарная полная мощность

ф=0°

Коэффициент мощности в фазе, общий коэффициент мощности

cos^)= ±(0,1...1...0,1)

0,8-ин<и<1,2-ин 0,2-1н<1<1,2-1н

приведенной:

±0,5 % ⁽²⁾; ±1,0 %

Частота

0,2-ин<и<1,2-ин

абсолютной:

±0,01 Гц

Примечания

• ⁽¹⁾ Частота входного тока и напряжения равна 45...55 Гц, кроме приборов c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 3. Значения 1н и ин приведены в таблице 5.

• ⁽²⁾ Для модификации А.

• ⁽³⁾ Для модификации А (PD194PQ-2(9)DDT-A2 и PD194PQ-7DDT-A)

Влияющий фактор

Пределы допускаемой дополнительной погрешности ⁽¹⁾

Действующие и средние значения фазных и линейных напряжений и силы тока по фазам

Действующие значения напряжения и тока нулевой последовательности

Мощность активная, реактивная, (по фазе и суммарная)

Коэффициент мощности (в фазе и общий)

Частота

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона

0,5 предела допускаемой основной погрешности

Повышенная влажность от нормальной до 95 % при температуре +35 °С

0,5 предела допускаемой основной погрешности

±0,5 % ⁽²⁾

±1 %

0,5 предела допускаемой основной погрешности

Коэффициент мощности cos^) в пределах: 0,5 < |соб(ф)| < 1 0,1 < |соб(ф)| < 0,5

-

-

±0,25 %

±0,5%

-

-

Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 %

0,5 предела допускаемой основной погрешности

_{±1 %} ⁽²⁾

0,5 предела допускаемой основной погрешности

-

Преобразуемая величина

Нормальная область преобразования ⁽¹⁾

Пределы допускаемой основной приведенной погрешности преобразования

Действующее значение линейного или фазного напряжения

0,2-Un <U<1,2-Un

±0,5 %

Действующее значение силы тока по фазе

0,02-1н<1<1,2-1н

Активная мощность по фазе, суммарная активная мощность

0,015-Рн<Р<1,2-Рн

ф=0°

Реактивная мощность по фазе, суммарная реактивная мощность

0,015Q <Q<1,2-Qn

ф=90°

Полная мощность по фазе, суммарная полная мощность

0,015^н <8<1,2-8н

ф=0°

Коэффициент мощности в фазе, общий коэффициент мощности

cos^)= ±(0,1...1...0,1) или

cos^)= ±(0,5...1...0,5) ⁽²⁾

0,8-Un <U<1,2-Un

0,2<[н<1<1,2<1н

Частота

0,2-ин<и<1,2-ин

Примечания

• ⁽¹⁾ Частота входного тока и напряжения равна 45...55 Гц, кроме приборов c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 3. Значения 1н, ин, Рн, Qн приведены в таблице 5.

• ⁽²⁾ cos^)= ±(0,1...1...0,1) для аналоговых выходов типа 4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В или 0-10 В; cos^)= ±(0,5...1...0,5) для аналоговых выходов типа 4-12-20 мА, ±5 мА

Влияющий фактор

Пределы допускаемой дополнительной приведенной погрешности аналогового преобразования

Действующее значение линейного или фазного напряжения

Действующее значение силы тока по фазе

Мощность активная, реактивная, полная (по фазе и суммарная)

Коэффициент мощности (в фазе и общий)

Частота

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона

±0,2 %/10 °С

Повышенная влажность 95% при температуре 35 °С

±0,5 %

Фазовый сдвиг ф напряжения относительно тока в диапазоне от минус 180° до 180° ⁽¹⁾

-

±0,5 %

-

Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 %

±0,2 %

±0,5 %

-

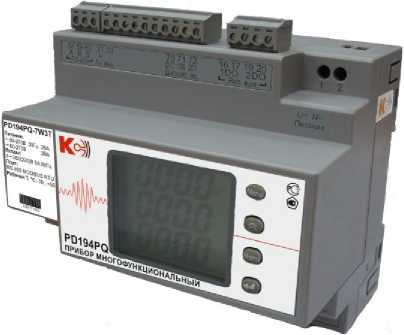

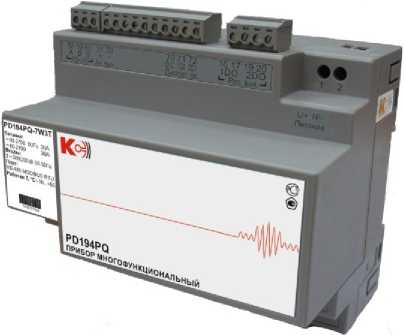

Код размеров

Модификация

Габаритные размеры, (ширинах высотах длина), мм

Масса, кг, не более

2

PD194PQ-2R4T-On

120x120x70,5

0,52

PD194PQ-2x4T-On ⁽¹⁾

120x120x91,5

7

PD194PQ-7x0(3)T-Q ⁽²⁾

108x100x75

0,35

9

PD 194PQ-9R(E)4T-Q □

96x96x91,5

0,43

PD194PQ-9x4T-On ⁽³⁾

96x96x113

Примечания

• ⁽¹⁾ х - K, S, B, C, D, L, E, V или N;

• ⁽²⁾ х - R, W, B, D, E или M;

• ⁽³⁾ х - K, S, B, C, D, L, V или N;

Приборы в зависимости от исполнения и вида клемм могут иметь длину, отличную от указанной в таблице, но не более 120 мм

Характеристика

Соответствие приборов нормативному документу

Механическая устойчивость и прочность ⁽¹⁾

Прочность при транспортировании

Соответствует ГОСТ 22261-94, п. 4.9.9, п. 7.34

Устойчивость к синусоидальной вибрации

Соответствует группе механического исполнения М13 по ГОСТ 17516.1-90, п. 2

Устойчивость к землетрясению

До 8 баллов по шкале MSK-64 согласно ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой

Безопасность и защита

Электрическая безопасность

Соответствует ГОСТ Р 52319-2005

Пожарная безопасность

Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31

Степень защиты приборов:

• - обеспеченная передней панелью

• - обеспеченная корпусом

Код степени защиты по ГОСТ 14254-96: IP66 ⁽¹⁾ или IP40

IP40

Электромагнитная совместимость

Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)

Соответствует ГОСТ Р 51522.1-2011

Примечание - ⁽¹⁾ Для приборов щитового исполнения
