Номер по Госреестру СИ: 55474-13
55474-13 Преобразователи измерительные многофункциональные
(MTR-3)
Назначение средства измерений:
Преобразователи измерительные многофункциональные MTR-3 (далее -
преобразователи) предназначены для измерений параметров однофазных и трехфазных электрических сетей и преобразования измеренных величин в аналоговые сигналы тока и напряжения.

Внешний вид.
Преобразователи измерительные многофункциональные
Рисунок № 1
Программное обеспечение
Для настройки преобразователей используется программное обеспечение (ПО) M-SET. Идентификационные данные ПО M-SET представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
M-SET |
M-SET |
1.01.0001 |
-* |
-* |
* Контрольная сумма доступна только изготовителю СИ.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист Паспорта, и на заднюю стенку преобразователя в виде наклеек.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОтсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многофункциональным MTR-3ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24855-81. Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления.
МИ 1935-88. ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот Г10’2 - 109 ГЦ.
МИ 1940-88. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от Г10’8 - 25 А в диапазоне частот 20 - V106 Гц.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8476-93. Ваттметры и варметры. Общие технические условия.
Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Поверка
Поверка осуществляется по документу МП 206-2504-2013 «Преобразователи измерительные многофункциональные MTR-3. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г.Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1 (рег. № 29123-05): диапазон регулирования напряжения 1 - 500 В, диапазон регулирования силы тока 0,005 - 100 А, относительная погрешность измерений напряжения ± [0,01 + 0,05|(ин/Ц) -1|] %, относительная погрешность измерений силы тока ± [0,01 + 0,005 |(1н/1) -1|] % для 1н от 0,1 до 100 А, ± [0,01 + 0,01 |(1н/1) -1|] % для 1н 0,05 А, активной мощности ± [0,015 + 0,005 |(Рн/Р) -1|] % для 1н;
-
- многофункциональный калибратор TRX-II-R (рег. № 42789-09): основная
погрешность измерений силы постоянного тока ± (0.01 %ИВ+2 мкА), основная погрешность измерений напряжения постоянного тока ± (0.02 %ИВ+0.005 % ВПИ);
-
- цифровой мегаомметр Е6-24/1 (рег. № 47135-11): диапазон измерений сопротивления 10,0...99,9 МОм, пределы относительной погрешности измерений сопротивления 5 = ± (3 % + 3 емр).
Изготовитель
Фирма A/S «DEIF» Юридический (почтовый) адрес: DK-7800 Skive, Denmark, DEIF A/S, Fnisenbordvej 33 Тел.: (+45) 96149614, факс: (+45) 96149615Е-mail: info@deif.com, www.deif.com.
Заявитель
ООО «Компания ДВК-электро» Юридический (почтовый) адрес: 198095, г. Санкт-Петербург, ул. Швецова, д. 12, корп. 2Тел.: +7 (812) 318-30-69, факс: +7 (812) 252-76-55
Е-mail: sales@dvk-electro.ru, http://www.dvk-electro.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».Юридический (почтовый) адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
Е-mail: info@vniim.ru
Принцип действия преобразователей основан на автоматическом преобразовании (аналого-цифровой преобразователь) непрерывной, или аналоговой, измеряемой величины в дискретные сигналы в виде кода для последующих математических расчетов и передачи по Modbus. Для вывода параметра на аналоговый выход используется обратное цифроаналоговое преобразование.
Преобразователи являются многофункциональными электроизмерительными приборами. Преобразователи выполнены в пластмассовом корпусе. Конструктивно преобразователи предназначены для панельного монтажа на DIN-рейку.
Преобразователи выпускаются в следующих модификациях:
-
- MTR-3-015 - без аналоговых выходов, RS485 Modbus;
-
- MTR-3-315 - три аналоговых выхода, RS485 Modbus;
-
- MTR-3-415 - четыре аналоговых выхода, RS485 Modbus;
-
- MTR-3F-215 - два аналоговых выхода, повышенное быстродействие, RS485 Modbus.
Настройка преобразователей выполняется с персонального компьютера под управлением ОС Windows. Преобразователи подключаются к компьютеру посредством интерфейса USB. Подача вспомогательного питания для его настройки не требуется. Интерфейс USB не имеет гальванической развязки с входами/выходами преобразователя и может быть использован для конфигурации только при отключенных измерительных входах.
Общий вид преобразователей показан на рисунке 1.

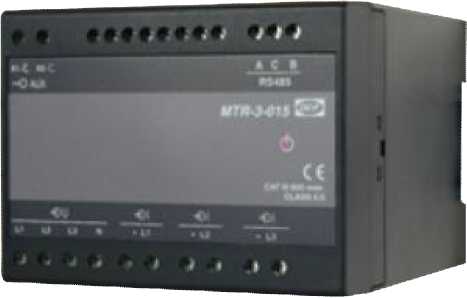

Рисунок 1 - Общий вид преобразователей
Комплект поставки перечислен в таблице 3.
Таблица 3
Наименование |
Кол., шт. |
Преобразователь измерительный многофункциональный MTR-3 |
1 |
Паспорт |
1 |
Многофункциональный настраиваемый преобразователь переменного тока MTR-2-015, -315, -415, MTR-3-015, -315, -415. Инструкция по установке* |
1 |
Методика поверки МП 206-2504-2013 |
1 |
Примечание * - по требованию заказчика.
Основные метрологические характеристики преобразователей приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Примечание |
Диапазон измерений напряжения переменного тока, В:
|
0-600 0-800 | |
Номинальные значения напряжения переменного тока (Un), В |
62,5; 125; 250; 500 | |
Пределы допускаемой приведенной (к ВПИ)* погрешности измерений напряжения переменного тока, % |
± 0,2 | |
Диапазон измерений силы переменного тока, А |
1 - 12,5 | |
Номинальные значения силы переменного тока (In), А |
1, 5, 10 | |
Пределы допускаемой приведенной (к ВПИ)* погрешности измерений силы переменного тока, % |
± 0,2 | |
Пределы допускаемой приведенной погрешности преобразования измеренных значений напряжения и силы тока в аналоговый сигнал тока или напряжения, % |
± 0,3 | |
Диапазон измерений частоты, Гц |
16-400 | |
Номинальная частота, Гц |
50, 60 | |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
± 0,02 |
Наименование характеристики |
Значение характеристики |
Примечание |
Пределы допускаемой приведенной (к ВПИ)* погрешности измерений активной, реактивной и полной мощности, % |
± 0,3 |
In = 1 А 75, 120, 250, 500 (Вт, вар, В-А) In = 5 А 375, 600, 1250, 2500 (Вт, вар, В-А) |
Пределы допускаемой приведенной погрешности преобразования измеренных значений активной, реактивной и полной мощности в аналоговый сигнал тока или напряжения, % |
± 0,5 | |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (cos ф) |
± 0,5 ± 0,2 |
от минус 1 до 1 U: от 50 до 120 % Un I: от до 20 % In I: от 20 до 200 % In |
Дополнительная погрешность от влияния температуры окружающей среды на каждые 100С, %, не более |
± 0,2 |
Примечание: * - к ВПИ - к включенным поддиапазонам измерений.
Диапазоны аналоговых выходов: минус мА, минус 5.0.5 мА, минус 10...0.10 мА,
минус 20.0.20 мА, минус 1.0.1 В, минус 10.0.10 В. Кроме указанных диапазонов возможна установка любой выходной характеристики в пределах минус 20.0.20 мА, минус 10.0.10 В.
Габаритные размеры, мм, не более............................................................. 105x75x100.
Напряжение питания:
-
- переменный ток частотой от 45 до 65 Гц, В .................... от 40 до 276;
-
- постоянный ток, В ................................ от 24 до 300.
Потребляемая мощность цепи питания, В •А, не более
Условия эксплуатации:
-
- температура окружающей среды номинальная, оС............ от минус 10 до 55;
-
- температура окружающей среды рабочая, оС............... от минус 25 до 70;
-
- температура хранения, транспортирования, оС............ от минус 40 до 70;
-
- атмосферное давление, кПа........................ от 84 до 106,7;
-
- относительная влажность, %,не более........................95.
