42911-09 Мультиметры
(MIB, мод. MIB 7000, MIB 700C, MIB 7020)
Назначение средства измерений:
Мультиметры MIB модификаций MIB 7000, MIB 700C, MIB 7020 (далее - мультиметры) предназначены для измерения и вычисления следующих параметров цепей переменного тока в трехфазных электрических сетях:
- напряжение в каждой фазе и среднее значение по 3-м фазам;
- линейное напряжение для 3-х фаз и среднее значение по 3-м фазам;
- ток в каждой фазе и среднее значение по 3-м фазам;
- активная мощность в каждой фазе и общая активная мощность по 3-м фазам;
- реактивная мощность в каждой фазе и общая реактивная мощность по 3-м фазам;
- полная мощность в каждой фазе и общая полная мощность по 3-м фазам;
- пиковое значение мощности;
- активная, реактивная и полная мощность;
- коэффициент мощности (cos ф) для каждой фазы и среднее значение по 3-м фазам;
- частота.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Внешний вид.
Мультиметры
Рисунок № 3
Внешний вид.
Мультиметры
Рисунок № 4
Программное обеспечение
Мультиметры имеют встроенное программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Идентификационные данные программного обеспечения мультиметров приведены в таблице 1.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в
соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Встроенное |
Микропрограмма |
Не ниже v1.04 |
Знак утверждения типа
Знак утверждения типананосится на заднюю стенку мультиметра в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Мультиметры MIB. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
МИ 1935-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 3 • 109 Гц».
МИ 1940-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот от 20 до 1 • 106 Гц».
ГОСТ 8.129-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
ГОСТ 8476-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам». Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 203-0091-2009 «Мультиметры MIB. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2009 г. Основные средства поверки:
- универсальная пробойная установка УПУ 10М, испытательное напряжение 8 кВ;
- частотомер электронный Ч3-63, диапазоны измерений от 0,003 до 10 В, от 0,1 до 1000 МГц, предел допускаемой относительной погрешности ±0,01%;
- генератор Г3-117, диапазон измерения от 20 до 2 кГц, пределы допускаемой основной погрешности (2 • 10-5 fH + 0,01) Гц;
- калибратор переменного напряжения «Ресурс К2», предел допускаемой относительной погрешности по напряжению ±(0,05 + 0,01 (UH/U-1), %, по току ±(0,05 + 0,01 (IH/I-1), %;
Лист № 4
Всего листов 5 - мегаомметр Ф4101, диапазон измерений от 0 до 20 ГОм, предел допускаемой относительной погрешности измерения ±2,5%;
- мультиметр «Megger CM-300», госреестр №28080-02.
Изготовитель
Фирма A/S "DEIF", Дания
Адрес: DK-7800 SKIVE, DENMARK, DEIF A/S, Fnisenborgvej 33 Телефон: (+45) 96149614
E-mail: support@deif. com
Заявитель
ООО "Компания ДВК-Электро", Санкт-Петербург Адрес: 198095, Россия, Санкт-Петербург, ул. Швецова, 12 корпус 2 Телефон: +7 812 318-30-69
Факс: +7 812 318-30-69
E-mail: support@dvk-electro.ru
Лист № 5 Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru
Мультиметры MIB являются многофункциональными электроизмерительными приборами. Действующие значения измеряемых величин выводятся на жидкокристаллический дисплей с подсветкой. Для индикации параметров на дисплее высвечиваются четыре знака.
Мультиметры MIB выполнены в пластмассовом корпусе, имеют клеммы подключения измеряемых параметров, источников питания, трансформаторов тока, а также четыре переключателя для коммутации схемы прибора при измерении различных электрических величин.

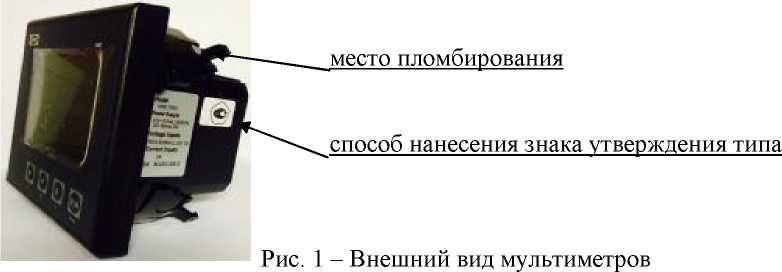

Внешний вид мультиметров и место пломбирования представлены на рисунке 1.
а)
б)
а) модификация MIB 7000, б) модификация MIB 700C, в) модификация MIB 7020
Лист № 2 Всего листов 5
Комплект поставки мультиметров представлен в таблице 3. Таблица 3
Наименование |
Кол. |
Мультиметры М1В модификации MIB7000, MIB700C, MIB7020 |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 203-0091-2009 |
1 экз. |
Комплект ЗИП |
1 шт. |
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2 - мультиметров
Наименование характеристики |
Значение |
Предел измерений напряжения, В:
|
400 690 |
Пределы допускаемой приведенной* погрешности измерения фазного и линейного напряжений в каждой фазе и среднего значения по трем фазам, % |
±0,5 |
Предел измерений силы тока в каждой фазе, А |
6 |
Номинальная измеряемая сила тока, А |
5 |
Ток первичной обмотки трансформатора, А |
от 5 до 10000 |
Максимальная измеряемая сила тока, А |
9999 |
Пределы допускаемой приведенной* погрешности измерения тока в каждой фазе и среднего значения по трем фазам, % |
±0,5 |
Пределы допускаемой приведенной* погрешности измерения активной, реактивной, полной мощности в каждой фазе и общей активной, реактивной мощности по трем фазам, % |
±1,0 |
Пределы допускаемой приведенной* погрешности измерения пиковой активной, реактивной и полной мощности, % |
±1,0 |
Пределы допускаемой приведенной* погрешности измерения коэффициента мощности (cos (ф), % |
±1,0 |
Диапазон измерения частоты, Гц |
от 45 до 65 |
Номинальная частота, Гц |
50/60 |
Пределы допускаемой относительной погрешности измерения частоты, % |
±0,5 |
Наименование характеристики |
Значение |
Мощность цепи измерения напряжения фазы, В •А, не более |
0,2 |
Мощность цепи измерения тока фазы, А, не более |
0,5 |
Напряжение питания, В:
|
от 100 до 415 от 100 до 300 |
Потребляемая мощность цепи питания, В • А, не более |
2,0 |
Условия эксплуатации:
|
от минус 5 до плюс 55 до 95 |
Температура хранения, транспортирования, оС |
от минус 25 до 70 |
Габаритные размеры, мм |
96x96x55 |
Масса, кг |
0,35 |
Срок службы, лет |
10 |
Сопротивление изоляции цепей измерения напряжения, МОм, не менее |
50 |
Электрическая прочность изоляции (отсутствие пробоев и перекрытия при пробойном напряжении), кВ |
3,7 |
Примечание: * - погрешность, приведенная к верхнему пределу диапазона измерений |
