Номер по Госреестру СИ: 55304-13
55304-13 Преобразователь вихретоковый
(IA5-18GM60-I3-V1-Y35172)
Назначение средства измерений:
Преобразователь вихретоковый IA5-18GM60-I3-V1-Y35172 (далее - преобразователь) предназначен для измерений осевого перемещения вала компрессора на ОАО «Г азпром нефтехим Салават» (Республика Башкортостан, г. Салават).
Внешний вид.
Преобразователь вихретоковый
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145462
ID в реестре СИ - 367862
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Pepperl + Fuchs"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
Наличие аналогов СИ: Преобразователь вихретоковый (IA5-18GM60-I3-V1-Y35172)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pepperl + Fuchs"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54184-13 11.07.2018 |
Устройства температурного интерфейса, *-TI-Ex8.FF.* Фирма "Pepperl + Fuchs" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55304-13 |
Преобразователь вихретоковый, IA5-18GM60-I3-V1-Y35172 Фирма "Pepperl + Fuchs" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55533-13 |
Преобразователи скорости вращения, NCB5-18GM40-N0 Фирма "Pepperl + Fuchs" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Кто поверяет Преобразователь вихретоковый (IA5-18GM60-I3-V1-Y35172)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователь вихретоковый (IA5-18GM60-I3-V1-Y35172)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на преобразователь вихретоковый IA5-18GM60-I3-V1-Y35172.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю вихретоковому IA5-18GM60-I3-V1-Y35172
1. МИ 2070-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10’1 240-4 Гц».
2. Техническая документация фирмы «Pepperl+Fuchs», Германия.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 55304-13 «Преобразователь вихретоковый IA5-18GM60-I3-V1-Y35172. Методика поверки» утвержденному ФГУП «ВНИИМС» в августе 2013 г.
Изготовитель
Фирма «Pepperl+Fuchs», Германия.
Адрес: LilienthalstraBe 200 68307 Mannheim, Германия
Тел. +49 621 776-1111; E-mail: info@de. pepperl-fuchs .com
Заявитель
ООО «КСБ».
г. Москва, ул. 2-ая Звенигородская, д. 13, стр. 15 Тел.: (495) 980-11-76, факс: (495) 980-11-69 E-mail: info@ksb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователя основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от конструкции). Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Преобразователь вихретоковый IA5-18GM60-I3-V1-Y35172 является преобразователем параметрического типа и может работать, начиная с частоты, равной нулю. Калибровочная характеристика преобразователя зависит от материала ротора.

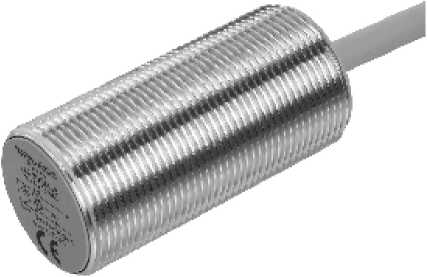

Внешний вид преобразователя вихретокового IA5-18GM60-I3-V1-Y35172, приведен на рисунке 1.
Рисунок 1
Преобразователь вихретоковый IA5-18GM60-I3-V1-Y35172 № ZNI 1625H 1 шт. Паспорт 1 экз.
|
Диапазон измерения перемещения, мм |
от 2 до 5 включ. |
|
Диапазон выходного тока, мА |
от 0 до 20 включ. |
|
Номинальный коэффициент преобразования, мА/мм |
6,67 |
|
Пределы допускаемой основной относительной погрешности измерения перемещения, % |
± 5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения перемещения, вызванной отклонением температуры окружающего воздуха от 25 °С на 1 °С, % |
± 0,1 |
|
Напряжение питания (пост.), В |
от 15 до 30 включ. |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 10 до 70 включ. |
|
Габаритные размеры (диаметр х высота), мм |
18 х 60 |
|
Масса, г, не более |
140 |
Лист № 2 Всего листов 2
