Номер по Госреестру СИ: 55062-13
55062-13 Приборы для контроля радиального и осевого зазоров подшипников
(БВ-7602-33 и БВ-7602-34)
Назначение средства измерений:
Приборы для контроля радиального и осевого зазоров подшипников моделей БВ-7602-33 и БВ-7602-34 (далее - приборы) предназначены для измерения и допускового контроля радиального зазора роликовых подшипников буксового узла 30-32532Л1М (модель БВ-7602-34) и для измерения и допускового контроля радиального и осевого зазоров роликовых двухрядных локомотивных подшипников буксового узла SKF ВТ2 8609 (модель БВ-7602-33) на ремонтных заводах и депо ОАО «РЖД».
Внешний вид.
Приборы для контроля радиального и осевого зазоров подшипников
Рисунок № 1
Внешний вид.
Приборы для контроля радиального и осевого зазоров подшипников
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.10.2018
Номер записи - 145186
ID в реестре СИ - 367586
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ОАО "НИИ измерения"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1133 от 2013.10.03 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ29981-13,55055-13 по 55059-13,33834-13,33319-13,5506-13 по 55073-13,55092-13 по 55095-13,55118-13)
№151 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационные технологии" (ТК 022)
Наличие аналогов СИ: Приборы для контроля радиального и осевого зазоров подшипников (БВ-7602-33 и БВ-7602-34)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ измерения"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16375-03 01.05.2008 |
Приборы для измерения внутреннего диаметра кольца подшипника, БВ-7492 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
1 год | |
|
16376-03 01.05.2008 |
Приборы для измерения диаметра шейки оси колесной пары, БВ-7491 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
1 год | |
|
23850-02 |
Набор оправок эталонные диаметром 180 мм и 240 мм, БВ-9056 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
1 год | |
|
23851-02 |
Прибор обкатный для контроля диаметров, БВ-4274-04 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
1 год | |
|
33791-07 23.01.2018 |
Приборы для контроля радиального зазора подшипников, БВ-7660 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
42490-09 01.01.2015 |
Приборы автоматизированные для контроля радиального зазора подшипников, Модель БВ-7667 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
45556-10 01.08.2015 |
Приборы для контроля внутреннего диаметра лабиринтного кольца, БВ-7713 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
55062-13 04.10.2018 |
Приборы для контроля радиального и осевого зазоров подшипников, БВ-7602-33 и БВ-7602-34 ОАО "НИИ измерения" (РОССИЯ г.Москва) |
ОТ |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Приборы для контроля радиального и осевого зазоров подшипников (БВ-7602-33 и БВ-7602-34)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для контроля радиального и осевого зазоров подшипников (БВ-7602-33 и БВ-7602-34)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение организует поток данных измерения, снимаемых с индуктивного датчика, и обрабатывает эти данные (вычисляет среднее значение радиально-го/осевого зазора подшипника по нескольким измерениям). Язык программирования С++, ОС Linux (ядро 2.6.29). .
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Программа для контроля радиального/осевого зазора подшипников |
БВ-7602 |
100712 |
5d60fa3a62bf0401 67c026fe00a9d4b6 |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Приборы имеют блокировку и/или защитный пароль. Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и электрохимическим или другим способом на маркировочную табличку, расположенную на корпусе прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделах 9 и 10 «Порядок работы» в Руководстве по эксплуатации БВ-7602.00.000-33/34 РЭ прибора.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для контроля радиального и осевого зазоров подшипников моделей БВ-7602-33 и БВ-7602-34
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Технические условия «Прибор для контроля радиального и осевого зазоров подшипников БВ-7602-34» ТУ 2.034.0224564.066-10.
Технические условия «Прибор для контроля радиального и осевого зазоров подшипников БВ-7602-33» ТУ 2.034.0224564.065-10.
Поверка
Поверкаосуществляется в соответствии с разделом 15 документа БВ-7602-33.00.000-33/34 РЭ «Приборы для контроля радиального и осевого зазоров подшипников модель БВ-7602-33/34. Руководство по эксплуатации», утвержденного ФГУП ВНИИМС в июне 2013 г.
Основные средства поверки:
- концевые меры длины 4- го разряда по МИ 1604-87.
Изготовитель
ОАО «НИИизмерения».
129626, г. Москва, ул. Новоалексеевская 13, стр.1
Тел. (495) 602-46-00
E-mail: info@micron.ru; адрес в интернете: http://www.micron.ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Приборы выполнены в виде стационарного (настольного) устройства: станции измерительной с необходимыми оправками для установки контролируемого подшипника, блока электронного с дисплеем, сетевого адаптера для питания прибора. Результаты контроля могут быть распечатаны на принтере.
Конструктивно измерительная станция состоит из: основания (плиты), устройства фиксации, механизма радиального нагружения, механизма осевого нагружения, и устройств измерения радиального и осевого зазоров.
Основание предназначено для надежной установки контролируемых подшипников на прибор. Для облегчения загрузки подшипника на прибор, служат шесть подпружиненных роликов и закаленные направляющие. Для предварительного базирования подшипников имеется два резиновых упора. Кроме того, на основании закреплены все остальные части прибора.
Устройство фиксации представляет собой усиленную стойку с винтом, для закрепления контролируемого подшипника. В верхней части винта имеется ручка для его вращения. Нижний торец винта сферический. Подшипник устанавливается с предварительно установленными на него оправками.
Механизм радиального нагружения служит для создания необходимого знакопеременного усилия прикладываемого к наружному кольцу подшипника.
Механизм осевого нагружения предназначен для приложения равномерно распределенного усилия к наружному кольцу контролируемого подшипника, направленного вертикально вверх.
У стройство измерения радиального зазора предназначено для измерения перемещения наружного кольца подшипника в радиальном направлении. Измерение производится индуктивным преобразователем, через рычаг на плоскопружинной подвеске. Для регулировки хода рычага служит упор. Снаружи устройство защищено легкосъемным кожухом.
Устройство измерения осевого зазора предназначено для измерения перемещения наружного кольца подшипника в осевом (вертикальном) направлении. Измерение производится индуктивным преобразователем через рычаг на плоско пружинной подвеске. Устройство смонтировано на стойке, закрепленной на основании. Для регулировки хода рычага служит упор. Снаружи устройство защищено легкосъемным кожухом.

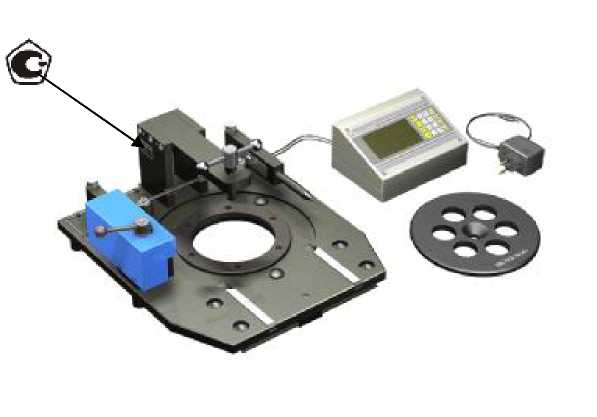

Рисунок 1 - Внешний вид приборов для контроля радиального зазора подшипников модель БВ-7602-33 и место нанесения знака утверждения типа.
Рисунок 2 - Внешний вид приборов для контроля радиального и осевого зазоров подшипников модель БВ-7602-34 и место нанесения знака утверждения типа.
|
Наименование модели прибора |
БВ-7602-33 |
БВ-7602-34 |
|
Характеристики контролируемых подшипников | ||
|
Номинальные размеры, мм | ||
|
Наружный диаметр подшипника, мм |
276,2 |
290 |
|
Внутренний диаметр подшипника, мм |
177,8 |
160 |
|
Ширина подшипника |
200 |
80 |
|
Максимальные радиальный зазор, мм |
0,8 |
0,8 |
|
Измерительная нагрузка, Н |
50±5 |
50±5 |
|
Характеристики прибора | ||
|
Диапазон измерений при контроле зазоров, мм |
от 0 до 1,0 вкл. |
от 0 до 1,0 вкл. |
|
Диапазон задания браковочных границ, мкм |
от 0 до 500 вкл. |
от 0 до 500 вкл. |
|
Шаг дискретности показаний, мм |
0,001 |
0,001 |
|
Пределы допускаемой абсолютной |
±0,007 |
±0,007 |
|
погрешности при измерении зазора | ||
|
подшипника, мм | ||
|
Размах показаний при измерении зазора |
0,007 |
0,007 |
|
подшипника, мм | ||
|
Измерительное усилие, Н |
4±1 |
4±1 |
|
Г абаритные размеры (Д х Ш х В), мм | ||
|
- станции измерительной |
512 х 470 х 395 |
480 х 400 х 240 |
|
- блока электронного |
230 х 160 х 100 |
230 х 160 х 100 |
|
- принтера |
360 х 300 х 240 |
360 х 300 х 240 |
|
Масса, кг, не более | ||
|
- станции измерительной |
52 |
40 |
|
- блока электронного |
1 |
1 |
|
- принтера |
6,7 |
6,7 |
