Номер по Госреестру СИ: 55060-13
55060-13 Анализаторы пыли
(DUSTTRAK 8530, DUSTTRAK 8533)
Назначение средства измерений:
Анализаторы пыли DUSTTRAK 8530 и DUSTTRAK 8533 (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц различного происхождения в атмосферном воздухе и воздухе рабочей зоны.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Основные функции ПО: установка режимов измерений, управление процессом выполнения измерений, обработка сигналов от фотоприемника, вычисление значений массовой концентрации в заданных единицах, хранение результатов измерений, вывод данных на сенсорный экран.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификации-онный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
DustTrak |
2100.exe |
DOO AD |
- |
- |
ПО идентифицируется непосредственно на анализаторах. Идентификационное наименование ПО отображается на сенсорном экране при включении счетчика, номер версии (идентификационный номер) - в диалоге информации о программе. Производителем не предусмотрен иной способ идентификации ПО. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на верхнюю часть корпуса анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Анализаторы пыли DUSTTRAK 8530. Руководство по эксплуатации», раздел 3
«Анализаторы пыли DUSTTRAK 8533. Руководство по эксплуатации», раздел 3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли DUSTTRAK 8530, DUSTTRAK 8533
-
- Техническая документация фирмы «TSI Inc.», США.
-
- ГОСТ 8.606-2004. «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»
Поверка
Поверкаосуществляется в соответствии с документом МП-640-0016-2-13 «Анализаторы пыли DUSTTRAK 8530 и DUSTTRAK 8533. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 11.03.2013 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до 106 см-3, пределы допускаемой относительной погрешности измерений ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Изготовитель
Фирма «TSI Inc.», США
Адрес: 500 Cardigan Road, Shoreview, Minnesota 55126 USA
Тел.: +1 800 874 2811
E-mail: info@tsi.com
http: www.tsi.com
Заявитель
Общество с ограниченной ответственностью «СЕНС-ОПТИК»
(ООО «СЕНС-ОПТИК»)
Юридический адрес: 199178, г. Санкт-Петербург, проспект Малый В.О., д. 58, лит. А Почтовый адрес: 199178, г. Санкт-Петербург, а/я 135
Тел./факс: (812) 329-26-88
E-mail: ecm-optec@peterlink.ru
htt: www.ecmoptec.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно анализаторы выполнены в виде моноблока (с встроенным побудителем расхода) или в двух блоках (измерительный блок с выносным побудителем расхода). Измерительный блок включает оптическую систему, пробоотборный тракт с измерительной ячейкой и электронный блок. Основными элементами оптической системы являются: источник света - гелий-неоновый лазер, фокусирующая система, фотоприемник. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Побудитель расхода осуществляет прокачку воздуха через измерительную ячейку. Анализаторы оборудованы сенсорным экраном, результаты измерений представляются в цифровом и графическом виде.
Принцип работы анализаторов - оптический, основанный на регистрации рассеянного. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интегральное значение интенсивности рассеянного излучения пропорционально концентрации аэрозольных частиц.
Анализаторы DUSTTRAK 8533 имеют встроенную функцию фракционного разделения аэрозольных частиц в пробе, на сенсорный экран одновременно выводятся результаты измерений общей массовой концентрации и массовая концентрация отдельных фракций аэрозольных частиц (РМ1; РМ2,5; РМ10). Анализаторы DUSTTRAK 8530 для этой цели оснащены сменными импакторами (РМ1; РМ2,5; РМ10) и циклоном 4 мкм.
Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунках 1 и 2. Схема пломбировки анализаторов представлена на рисунке 3.
место для
размещения знака утверждения типа
побудитель расхода
измерительный блок
Рисунок 1 - Внешний вид анализаторов DUSTTRAK 8530, DUSTTRAK 8533, выполненных в блочном виде, обозначение места для размещения знака утверждения типа

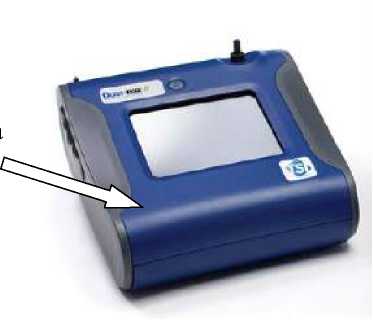

место для размещения знака утверждения типа
Рисунок 2 - Внешний вид анализаторов DUSTTRAK 8530, DUSTTRAK 8533, выполненных в виде моноблока, обозначение места для размещения знака утверждения типа

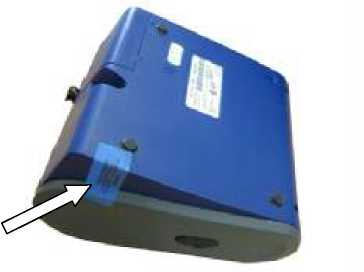

место пломбирования
Рисунок 3 - Схема пломбировки анализаторов DUSTTRAK 8530 и DUSTTRAK 8533 от несанкционированного доступа
Комплектность анализаторов приведена в таблице 3. Таблица 3
Наименование |
Кол-во |
Примечание |
1 Анализатор пыли DUSTTRAK 8530 или DUSTTRAK 8533 |
1 | |
2 Побудитель расхода |
1 |
для анализаторов с выносным побудителем расхода |
3 Циклон РМ4.0 |
1 |
для анализатора пыли DUSTTRAK 8530 |
4 Набор импакторов РМ1.0, РМ2.5, РМ10 |
1 |
для анализатора пыли DUSTTRAK 8530 |
5 Набор фильтров |
1 | |
6 Набор принадлежностей |
1 | |
7 Зарядное устройство |
1 | |
8 Аккумуляторная батарея |
1 | |
9 Адаптер АС |
1 | |
10 USB-кабель |
1 | |
11 Кейс |
1 | |
12 Руководство по эксплуатации |
1 | |
13 Паспорт |
1 | |
14 Методика поверки |
1 |
Основные метрологические и технические характеристики анализаторов приведены
в таблице 2. Таблица 2
Наименование параметра или характеристики |
Значение характеристики |
Диапазон размеров регистрируемых частиц, мкм |
от 0,1 до 15 |
Диапазон показаний, мг/м3 |
от 0,001 до 150 |
Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 |
от 0,01 до 150 |
Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация, PM10, PM4.0, PM2.5, PM1.0) при нормальной температуре окружающего воздуха (20 ± 5) °С, % |
± 20 |
Пределы допускаемой дополнительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация, PM10, PM4.0, PM2.5, PM1.0), вызванной изменением температуры окружающей среды от нормальной (20 ± 5) °С, мг/м3 на 1 °С |
± 0,001 |
Номинальный объемный расход воздуха, дм3/мин |
3,0 |
Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % |
± 5 |
Напряжение питания:
|
230 ± 10 12 |
Габаритные размеры (длина х ширина х высота), мм, не более:
|
135 х 216 х 224 102 x 190 x 90 |
Масса анализатора, кг, не более
|
2,5 4,0 |
Рабочие условия эксплуатации:
|
от 0 до 50 от 0 до 95, без конденсации |
