Номер по Госреестру СИ: 54945-13
54945-13 Анализаторы параметров обмоток электрических машин автоматические
(AWAIV)
Назначение средства измерений:
Анализаторы параметров обмоток электрических машин автоматические AWAIV (далее - анализаторы) предназначены для проведения серии измерений электрического сопротивления изоляции электродвигателей.
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.09.2018
Номер записи - 145058
ID в реестре СИ - 367458
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, мод. AWAIV-4E, ВСП-6,2-4к, ВСП-30/5-3К, WaveAce 2012, AWAIV-4, AWAIV-12, AWAIV, -,
Производитель
Изготовитель - Фирма "Baker Instrument Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 6
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы параметров обмоток электрических машин автоматические (AWAIV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Baker Instrument Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39606-08 |
Анализатор обмоток, AWA IV Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39607-08 |
Прибор диагностики электродвигателей, Explorer Series II Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40447-09 |
Установка контрольно-измерительная для диагностирования электродвигателей импульсным и постоянным напряжением, ST215R Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51546-12 |
Анализатор обмоток, AWAIV-12HO Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54945-13 23.09.2018 |
Анализаторы параметров обмоток электрических машин автоматические, AWAIV Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54946-13 23.09.2018 |
Анализаторы параметров работы двигателей динамические, EXP4000 Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Анализаторы параметров обмоток электрических машин автоматические (AWAIV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 8 | 0 | 7 | 0 | 6 | 0 | 5 | ||
| АО "ГОСНИИП" (РОСС СОБ 3.00208.2014) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ (RA.RU.312629) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО СТЛ «Мера» (RA.RU.314081) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы параметров обмоток электрических машин автоматические (AWAIV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
4406 | 6613 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8820 | 6613 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО).
Программное обеспечение «AWAIV» позволяет сконфигурировать прибор для проведения испытаний, регистрировать, анализировать и сохранять результаты измерений, составлять протоколы испытаний электродвигателя, включая документирование измерений и тренды.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования анализатора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное |
AWAIV |
не ниже 1.0.0 |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «С».

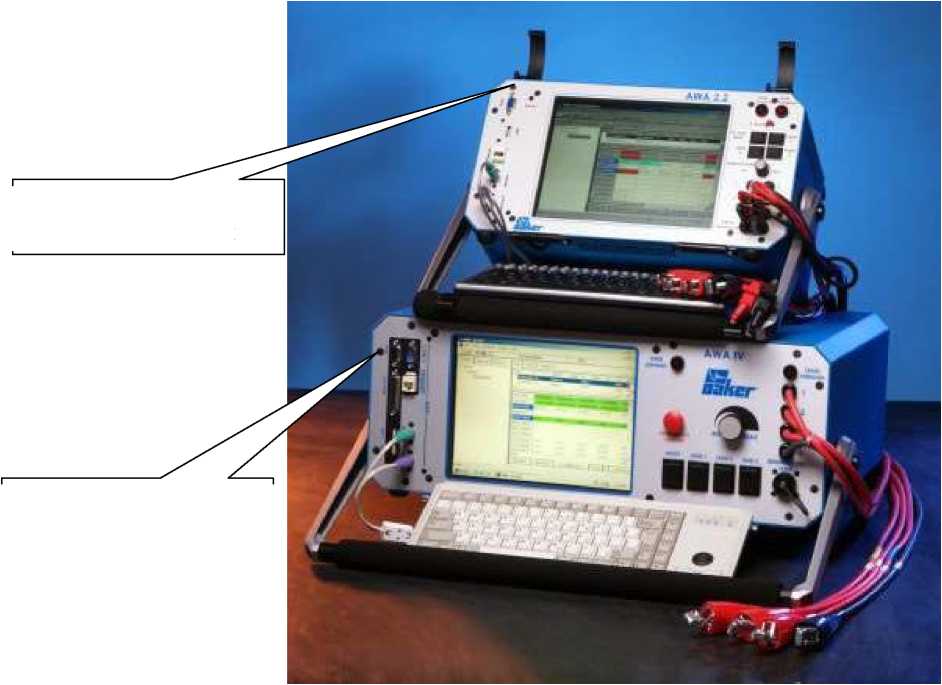

Место пломбирования
Место пломбирования
Рис. 1 - Внешний вид анализаторов
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика (методы) измерений приведены в руководстве по эксплуатации «Анализаторы параметров обмоток электрических машин автоматические AWAIV. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров обмоток электрических машин автоматическим AWAIV:
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»
-
4. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 54945-13 «Анализаторы параметров обмоток электрических машин автоматические AWAIV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основное средство поверки :
-
1. Магазин сопротивлений высокоомный RCB-ЦГосреестр № 24500-03);
-
2. Катушки электрического сопротивления Р321 (Госреестр № 1162-58);
-
3. Анализатор импульсов цифровой MIAS (Госреестр № 39431-08);
-
4. Делитель напряжения ДН-50э (Госреестр № 39431-08);
-
5. Вольтметр универсальный В7-78/1 (Госреестр № 39431-08);
-
6. Мультиметр цифровой 2002 (Госреестр № 39431-08);
-
7. Магазин сопротивлений Р4831 (Госреестр № 39431-08);
-
8. Делитель импульсного напряжения ДИН-50 (Госреестр № 23886-02).
Изготовитель
Baker Instrument Company, США.
Адрес: 4812 McMurry Ave. Форт-Коллинз, 80525.
Телефон / Факс: 970-282-1200
Сайт: www.skf.com
Заявитель
Закрытое акционерное общество СКФ (ЗАО СКФ), г. Москва.
Адрес: РФ, 123317, г. Москва, ул. Пресненская набережная, 10, этаж. 52. Телефон / Факс: +7 (495) 510 1820/ + 7 (495) 690 9734
Сайт: www.skf.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия анализаторов основан на подаче постоянного испытательного напряжения на обмотки электродвигателя и последующем измерении силы тока электрической цепи.
Анализаторы позволяют проводить испытания повышенным импульсным напряжением, испытание постоянным током высокого напряжения, расчет индекса поляризации, расчет сопротивления изоляции и т.д.
Анализ полученных данных позволяет:
-
• оценить сопротивления изоляции;
-
• рассчитать индекс поляризации, коэффициент абсорбции;
-
• измерить сопротивления обмоток;
-
• провести диагностику состояния корпусной и межвитковой изоляции обмоток.
Анализатор состоит из измерительного блока с персональным компьютером в одном корпусе, сенсорного ЖК-дисплея и выносной USB клавиатуры.
Прибор предусматривает работу как в настольном варианте в лабораторных условиях, так и в полевых условиях. В режиме ручного тестирования система позволяет оператору контролировать проведение испытаний, уровни напряжения и сбор данных.
Анализаторы позволяют с высокой точностью проводить большое количество различных электрических испытаний. В анализаторах реализована возможность проведения всех основных тестов, таких как импульсное испытание, определение индекса поляризации, испытание постоянным током высокого напряжения, испытание сопротивления изоляции, определение сопротивления обмотки.
Анализаторы выпускаются в различных модификациях, отличающихся конструктивным исполнением, диапазонами воспроизводимых и измеряемых величин.
Таблица 4 - Комплектность
|
№№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Анализатор параметров обмоток электрических машин автоматический AWAIV |
1 шт. |
|
2 |
Руководство по эксплуатации |
1 экз. |
|
3 |
Методика поверки |
1 экз. |
|
4 |
Комплект испытательных проводов |
1 шт. |
Лист № 4 Всего листов 5
Основные метрологические и технические характеристики приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||
|
AWAIV- 12 |
AWAIV- 12HO |
AWAIV- 6 |
AWAIV-4 |
AWAIV- 2.2 | |
|
Диапазон воспроизведения импульсного* напряжения, кВ |
от 0 до 12 |
от 0 до 6 |
от 0 до 4,25 |
от 0 до 2,16 | |
|
Максимальный выходной ток, А |
400 |
350 |
200 | ||
|
Частота следования импульсов, Гц |
5 | ||||
|
Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности воспроизведения импульсного напряжения, % |
±12 | ||
|
Диапазон воспроизведения напряжения постоянного тока, кВ |
от 0 до 12 |
от 0 до 6 |
от 0 до от 0 до 4,25 2,16 |
|
Максимальный выходной ток, мкА |
1000 | ||
|
Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения напряжения и силы постоянного тока, % |
±5 | ||
|
Диапазон измерения электрического сопротивления изоляции при испытании напряжением постоянного тока, МОм |
от 0 до 50 | ||
|
Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения электрического сопротивления изоляции, % |
±10 | ||
|
Диапазон измерения электрического сопротивления, Ом |
от 0,001 до 50 |
от 0,001 до 100 | |
|
Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения электрического сопротивления, % |
±10 | ||
|
Напряжение питания частотой 50 (60) Гц при силе переменного тока 2,5 А |
от 85 до 264 В | ||
|
Рабочие условия применения:
|
от минус 18 до плюс 3 8 50 | ||
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
410х200х530 |
380x200x200 | |
|
Масса, кг, не более |
19 23 |
19 |
8 |
|
Средняя наработка на отказ, ч, не менее |
45000 | ||
|
Срок службы, лет, не менее |
10 | ||
|
Примечание: * - колебательный коммутационный импульс с параметрами «250/2500» по ГОСТ 1516.2-97. | |||
