Номер по Госреестру СИ: 51546-12
51546-12 Анализатор обмоток
(AWAIV-12HO)
Назначение средства измерений:
Анализатор обмоток AWAIV-12HO (далее по тексту - анализатор) предназначен для измерения параметров изоляции электродвигателей.
Прибор генерирует высокое напряжение постоянного тока, импульсное напряжение, а также измеряет и вычисляет:
- напряжение постоянного тока;
- силу тока утечки;
- амплитуду импульсного напряжения;
- электрическое сопротивление изоляции обмоток и корпуса;
- электрическое сопротивление постоянному току (сопротивление обмотки);
- индекс поляризации;
- коэффициент диэлектрической абсорбции.

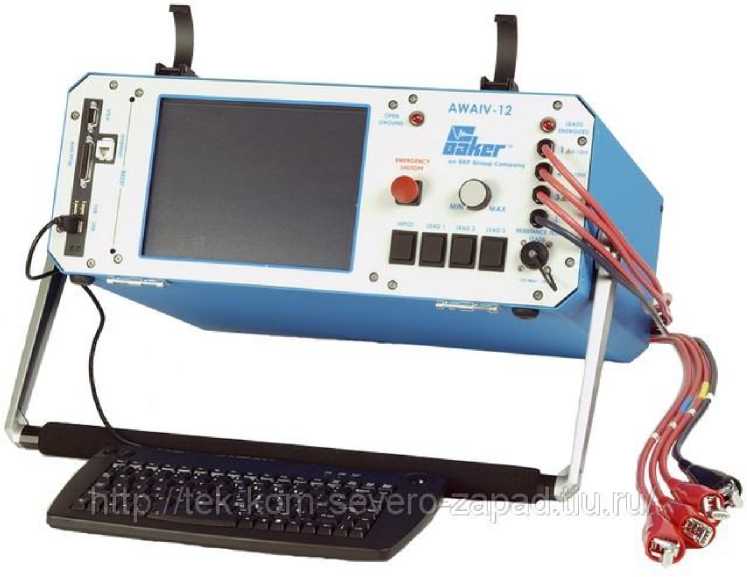

Внешний вид.
Анализатор обмоток
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 141178
ID в реестре СИ - 363578
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Baker Instrument Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализатор обмоток (AWAIV-12HO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51546-12 Анализатор обмоток (AWAIV-12HO) Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
15263-05 Газоанализаторы многокомпонентные (Автотест) ООО НПФ "МЕТА" (РОССИЯ г.Жигулевск) |
|
51546-12 Анализатор обмоток (AWAIV-12HO) Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
75253-19 Газоанализаторы многокомпонентные (Автоскан) ООО "Национальные Системы Контроля" (РОССИЯ г.Жигулевск) |
Все средства измерений ООО "Национальные Системы Контроля"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39606-08 |
Анализатор обмоток, AWA IV Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39607-08 |
Прибор диагностики электродвигателей, Explorer Series II Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40447-09 |
Установка контрольно-измерительная для диагностирования электродвигателей импульсным и постоянным напряжением, ST215R Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51546-12 |
Анализатор обмоток, AWAIV-12HO Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54945-13 23.09.2018 |
Анализаторы параметров обмоток электрических машин автоматические, AWAIV Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54946-13 23.09.2018 |
Анализаторы параметров работы двигателей динамические, EXP4000 Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Газоанализаторы многокомпонентные (Автоскан)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы многокомпонентные (Автоскан)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение анализатора включает в себя операционную систему MS Windows 2000 (NT) и внешнее прикладное ПО «AWA», устанавливаемое на жесткий диск встроенного в анализатор компьютера. Оно служит для обеспечения функционирования прибора, управления интерфейсом и процессами измерений, расчета характеристик, построения графиков и изображений, сохранения результатов измерений и т.д. Данное ПО является метрологически значимым и защищено от несанкционированного вмешательства системой паролей.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Внешнее |
AWA |
Не ниже МТА |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору обмоток AWAIV-12HO
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
4. Техническая документация фирмы «Baker Instrument Company», США.
Поверка
Поверкаосуществляется по документу МП 51546-12 «Анализаторы обмоток AWAIV-12HO. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.
Средства поверки: киловольтметр электростатический С511 (кл. т. 0,5); киловольтметр электростатический С197 (кл. т. 1,0); делитель напряжения высоковольтный импульсный ДНВИ-40 (± 1 %); осциллограф цифровой TDS 210 (± 3 %; ± 0,01 %); магазин сопротивлений высокоомный RCB-1 (± 1 %); катушки электрического сопротивления Р310 (кл. т. 0,01), Р321 (кл. т. 0,01).
Изготовитель
Фирма «Baker Instrument Company», США.Адрес: 4812 Mc Murry Ave., Suite 100, Fort Collins, CO 80525, U.S.A.
Тел.: +1 970 282 1200 Факс: +1 970 282 1010
Web-сайт: www.skf.com
Заявитель
ООО «Компания МС Диагностика», г. Москва.Адрес: 107076, г. Москва, Колодезный пер., д. 14, оф. 636.
Тел./Факс: +7 495 781 41 12
Web-сайт: http://www.msdiag.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Анализатор представляет собой переносной цифровой измерительный прибор (ЦИП). Входной аналоговый сигнал преобразуется с помощью АЦП и после цифровой обработки информация о результатах измерений поступает на ЖК-дисплей.
Принцип действия прибора в режиме измерения электрического сопротивления изоляции основан на подаче высокого напряжения постоянного тока на исследуемые цепи электродвигателя и последующем измерении тока. Кроме режима измерения сопротивления изоляции, прибор может использоваться для определения прочности изоляции (в качестве пробойной установки). При этом анализатор позволяет задавать уровень тока отсечки, при превышении которого происходит его отключение. Прибор также обладает возможностью пошагового изменения выходного напряжения (повышение или понижение).
Принцип действия прибора в режиме измерения электрического сопротивления постоянному току основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Анализатор может работать в режиме температурной коррекции измеренных значений сопротивления. При этом температура может быть введена оператором вручную или получена с помощью стандартного инфракрасного датчика Fluke 80T-IR.
Для проверки межвитковой изоляции и определении межвитковых замыканий в обмотках анализатор генерирует импульсный сигнал. При испытании одной обмотки определяется скачок резонансной частоты колебательного контура, так как при нарушении изоляции между витками происходит уменьшение индуктивности, а следовательно и резонансной частоты колебательного контура, образованного испытываемой обмоткой.
При испытании трехфазных электродвигателей осциллограммы импульсов, взаимодействующих с входным импедансом трех обмоток проверяемого электродвигателя сравниваются между собой по запатентованной технологии Error Area Ratio и по несовпадению формы (площадей импульсов) определяется наличие межвитковых замыканий.
Индекс поляризации и коэффициент диэлектрической абсорбции рассчитываются по известным в электротехнике алгоритмам.
Прибор может функционировать как в ручном, так и в автоматическом режиме управления по заранее заданным программам.
Для обеспечения безопасной работы анализатор оснащен световой сигнализацией о наличии высокого напряжения или отсутствии заземления.
В состав прибора входит IBM- совместимый ПК на базе процессора Intel Pentium, обеспечивающий требуемую скорость измерений, который работает под управлением операционной системы MS Windows. Компьютер прибора осуществляет управление всеми тестами, сохранение результатов и постоянный контроль за уровнем напряжения в процессе испытания. Если анализатор обнаруживает резкое ухудшение диэлектрических свойств изоляции, тест прерывается и выдается оповещение оператору с отчетом по измеренным величинам на момент прерывания.
Специальное программное обеспечение «AWA» позволяет сконфигурировать прибор для проведения испытаний, регистрировать, анализировать и сохранять результаты измерений, составлять протоколы испытаний. Для удобства работы оператора прибор оснащен контекстнозависимой помощью, дающей справку не прерывая процесс измерений по текущему действию.
Результаты измерений могут быть сохранены как во внутренней памяти прибора, так и переданы на внешний ПК. В этом случае результаты измерений могут быть распечатаны в виде отчета с помощью MS Word, либо сохранены в виде записи в формате базы данных MS Access.
Основные узлы анализатора: импульсный преобразователь напряжения сети питания, выпрямитель, накопительный конденсатор, стабилизированный источник постоянного тока, устройство точного измерения напряжения постоянного тока, компьютер, ЖК-дисплей, органы управления (кнопки, выключатели), источник питания.
Конструктивно анализатор выполнен в прямоугольном металлическом корпусе, к которому могут подключаться стандартная клавиатура и манипулятор типа «мышь». На передней панели анализатора расположены органы управления, сенсорный цветной ЖК-дисплей, вводы измерительных кабелей, разъем VGA, разъем параллельного порта, разъем RJ-45 для подключения сети Ethernet, разъемы интерфейса USB.
Для предотвращения несанкционированного доступа прибор пломбируется специальными наклейками, при повреждении которых остается несмываемый след.
Питание анализатора осуществляется от сети переменного тока.
Таблица 2 -
|
Характеристика |
Значение |
|
Диапазон измерения напряжения постоянного тока |
От 0 до 12 кВ |
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока |
± 5 % |
|
Диапазон измерения силы постоянного тока (тока утечки) |
От 0 до 1000 мкА |
|
Пределы допускаемой относительной погрешности измерения силы постоянного тока (тока утечки) |
± 5 % |
|
Диапазон измерения импульсного напряжения |
От 0 до 12 кВ |
|
Пределы допускаемой относительной погрешности измерения амплитуды импульсного напряжения |
± 12 % |
|
Длительность импульсов |
От 2,5 до 200 мкс |
|
Частота повторения импульсов |
5 Гц |
|
Диапазон измерения электрического сопротивления изоляции |
От 0 до 50 ГОм |
|
Пределы допускаемой относительной погрешности измерения электрического сопротивления изоляции |
± 10 % |
|
Диапазон измерения электрического сопротивления постоянному току (сопротивление обмотки) |
От 0,001 до 50 Ом |
|
Пределы допускаемой относительной погрешности измерения электрического сопротивления постоянному току (сопротивления обмотки) |
± 5 % |
|
Напряжение питания |
85 - 264 В; 50/60 Гц |
|
Габаритные размеры, (длинахширинахвысота) |
530х410х200 мм |
|
Масса |
27,3 кг |
|
Рабочие условия применения:
|
от - 18 до + 38 °С до 80 % |
