Номер по Госреестру СИ: 54771-13
54771-13 Магнитометр трехкомпонентный
(МТ-5 ШГЕИ1.420.024)
Назначение средства измерений:
Магнитометр трехкомпонентный МТ-5 ШГЕИ1.420.017 (далее магнитометр МТ-5) предназначен для измерения модуля и трёх ортогональных компонент вектора магнитной индукции постоянного магнитного поля.

Внешний вид.
Магнитометр трехкомпонентный
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель блока электронного магнитометра МТ-5 с помощью штампа и титульный лист паспорта - типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к магнитометру трехкомпонентному МТ-5 ШГЕИ1.420.024Технические условия ШГЕИ1.420.024 ТУ
Изготовитель
Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ")Юридический адрес:190005, г. Санкт-Петербург, Московский пр., 63, лит. А, пом. 8-Н Почтовый адрес: п/о 190005, ООО «КРИОМАГ»
Тел.: (812) 251-54-86; факс: (812) 251-54-86
E-mail: cryomag.spb@mail.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14; E-mail:info@vniim. ru
Принцип действия магнитометра МТ-5 основан на феррозондовом методе измерений индукции слабых магнитных полей, сущность которого заключается в возникновении электрического сигнала в одной из обмоток феррозонда при взаимодействии внешнего измеряемого поля и некоторого вспомогательного поля, создаваемого в объеме сердечников феррозонда, изготовленных из пермаллоя (магнитомягких материалов).
Магнитометр трехкомпонентный МТ-5 является цифровым феррозондовым переносным прибором, состоит из феррозондового трехкомпонентного датчика и электронного блока БЭ, соединенных кабелем. Измеренные значения компонент вектора магнитной индукции (МИ) Вх, Ву, Bz и модуля вектора МИ отображаются на дисплее БЭ.
Фотография внешнего вида магнитометра МТ-5 приведена на рисунке 1.
Место опломбирования

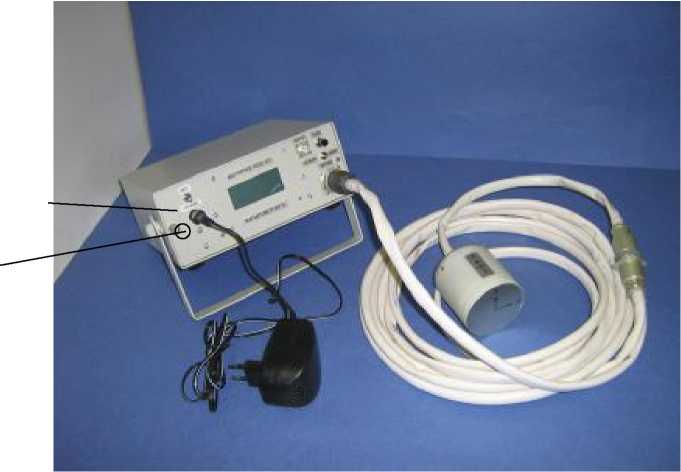

Рисунок 1. Внешний вид магнитометра МТ-5
Место знака утверждения типа
Для недопущения несанкционированного доступа к элементам регулировки на передней панели блока электронного магнитометра МТ-5 предусмотрено место для пломбирования. Нанесение оттисков клейм или размещение наклеек производится на переднюю панель блока электронного магнитометра МТ-5.
Обозначение
|
Кол. |
Примечание |
|
1 1 1 1 1 1 1 1 1 |
Наименование
|
Датчик МТ-5 |
ШГЕИ2.733.049 |
|
Блок электронный |
ШГЕИ2.068.044 |
|
Кабель сигнальный |
ШГЕИ6.644.033 |
|
Блок питания Robiton |
SN-500S |
|
Блок питания батарейный |
ШГЕИ3.233.009 |
|
Жгут питания |
ШГЕИ6.640.024 |
|
Паспорт |
ШГЕИ1.420.024 ПС |
|
Руководство по эксплуатации |
ШГЕИ1.420.024 РЭ |
|
Методика поверки |
ШГЕИ1.420.024 МП |
-
1. Количество измерительных каналов 3
-
2. Диапазон измерений компонент Х, У, Z магнитной индукции (МИ) ±100000
постоянного магнитного поля, нТл
|
3. Пределы допускаемой систематической составляющей абсолютной погрешности при измерении по компонентам Вх, Ву, Bz в диапазоне ±100000 нТл , нТл |
±40 |
|
4. СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95), нТл, не более |
±3 |
|
5. Пределы допускаемой систематической абсолютной погрешности при измерении модуля вектора МИ в диапазоне ±100000 нТл, нТл |
±50 |
|
6. Пределы допускаемой систематической абсолютной погрешности измерения МИ, обусловленной смещением нуля магнитометра по компонентам Х, У, Z, нТл |
±10 |
|
7. Углы неортогональности между осями датчика azx, azy, axy (при погрешности определения ±10”), не более |
90” |
|
8. Порог чувствительности, нТл, не более |
±1 |
|
9. Потребляемая мощность при напряжении питания (12 ±2) В, Вт, не более |
4 |
|
10. Номинальный ток потребления при напряжении питания (12 ±2) В, А, не более |
0,3 |
