Номер по Госреестру СИ: 54569-13
54569-13 Приемники радиопомех цифровые с модулями расширения
(Narda серии РММ 9000 (приемники) PMM 9ххх (модули))
Назначение средства измерений:
Приемники радиопомех цифровые Narda серии РММ 9000 с модулями расширения PMM 9ххх (далее по тексту - приемники) предназначены для селективных измерений частот и уровней радиосигналов и их детектирования, измерений напряженности электромагнитного поля совместно с измерительными антеннами, в том числе, при проведении испытаний на электромагнитную совместимость.
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 1
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 2
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 3
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 4
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 5
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 6
Внешний вид.
Приемники радиопомех цифровые с модулями расширения
Рисунок № 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель приемников и модулей расширения в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приемники радиопомех цифровые Narda серии РММ 9000 (модификации 9010, 9010F, 9010/03Р, 9010/30Р) с модулями расширения PMM 9030, PMM 9060, PMM 9180. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к цифровым приемникам радиопомех Narda серии РММ 9000 с модулями расширения PMM 9хххГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Техническая документации фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП 54569-13 «Инструкция. Приемники радиопомех цифровые Narda серии РММ 9000 с модулями расширения PMM 9ххх. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 26.12.2012 года.
Средства поверки:
установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83), диапазон измерений ослабления от 0 до 50 дБ, диапазон частот от 9 кГц до 18 ГГц, пределы допускаемой погрешности измерений ослабления ± 0,1 дБ;
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 540-7 Гц;
преобразователи измерительные R&S NRP-Z21 (рег. № 37008-08), диапазон частот от 10 МГц до 18 ГГц, пределы допускаемой абсолютной погрешности измерений уровней ± 0,06 дБ;
вольтметр диодный компенсационный В3-63 (рег. № 10908-87) диапазон частот от 10 Гц до 1500 МГц, пределы допускаемой относительной погрешности измерений ± 2 %;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты ± 5 -10-7.
Изготовитель
Фирма «Narda Safety Test Solutions GmbH», Германия
Sandwiesenstrasse 7, 72793 Pfullingen
Производство: Via Benessea, 29/B
17035 Cisano sul Neva (SV)
Тел.: +39 0182 58641; факс: +39 0182 586400; E-mail: http://www.narda-sts.it
Заявитель
Общество с ограниченной ответственностью «CeртCE» (ООО «CeртCE»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310
Телефон/факс: (459) 505-41-28; E-mail: info@certce.ru, http://www.certce.ru
Конструктивно приемники и модули расширения исполнены в виде моноблоков. Управление работой приемников осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели приемников, так и дистанционно через интерфейсы USB 2.0; RS-232; высокоскоростной оптический канал; Bluetooth (опция); IEEE-488 (GPIB; опция).
Принцип работы приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника и измерении их частоты и уровня. Приемники построены по супергетеродинной схеме. Для увеличения диапазона частот приемников используют модули расширения, представляющие собой понижающие преобразователи частоты (конверторы), также реализованные по супергетеродинной схеме.
Приемники выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): PMM 9010, 9010F, 9010/03P, 9010/30P c модулями расширения PMM 9030, 9060, 9180.
Приемники позволяют проводить измерения среднего, пикового (максимальное и минимальное значение), квазипикового, среднего квадратического значения уровней входных радиосигналов, частоты несущего колебания и его спектральных составляющих, индикации результатов измерений уровней в виде гистограмм уровней сигнала (режим измерительного приемника), либо в виде спектра сигнала (режим анализатора спектра). Приемники обеспечивают автоматизированные измерения в диапазонах частот от 10 Гц до 30 МГц (РММ 9010, РММ 9010F), от 10 Гц до 300 МГц (РММ 9010/03Р), от 10 Гц до 3000 МГц (РММ 9010/03Р), а модули расширения - от 30 до 3000 МГц (РММ 9030), от 30 до 6000 МГц (РММ 9060), от 6 до 18 ГГц (РММ 9180).
Фотографии общего вида приемников приведены на рисунках 1а, 1б, 1в.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.

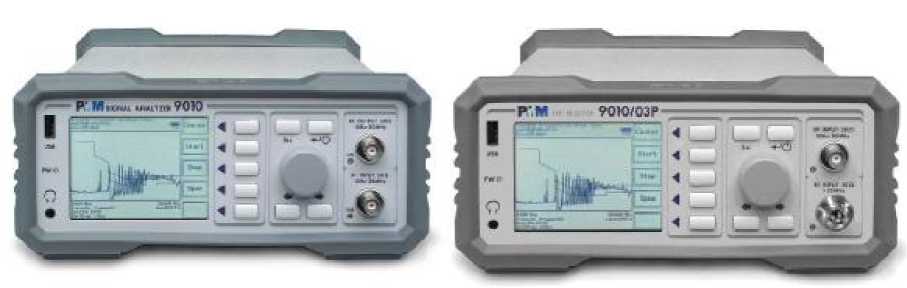

Рис. 1а Внешний вид приемника РММ 9010 (слева) и РММ 9010/03Р (справа)

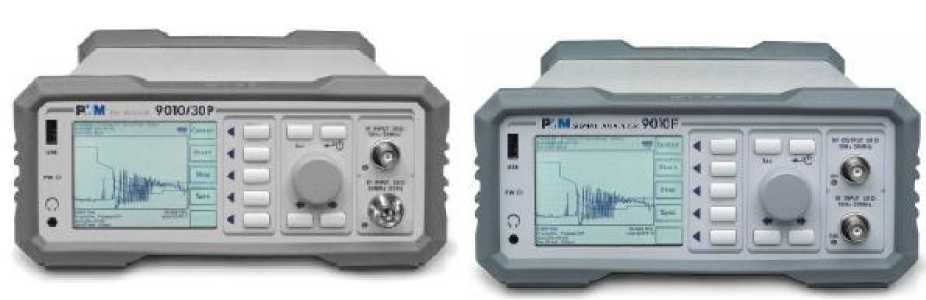

Рис. 1б Внешний вид приемника РММ 9010/30Р (слева) и РММ 9010F (справа)
Рис. 1в Внешний вид модулей расширения PMM 9030 (слева), PMM 9060 (центр), PMM 9180 (справа)
USER РОЯТ
ОС НОТ С07ЕЯ тян

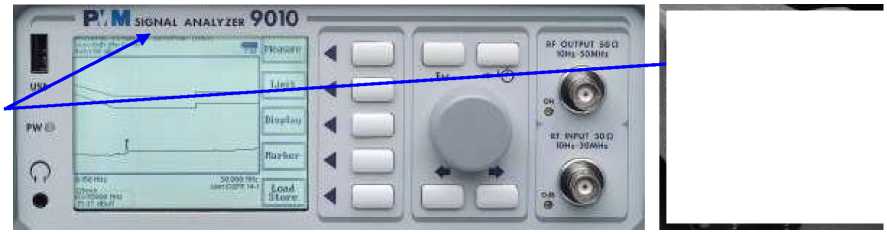

Рис. 2 * - места для размещения наклейки ** - места для пломбировки от несанкционированного доступа
В комплект поставки приемников входят:
-
- приемники радиопомех цифровые Narda серии РММ 9000 с модулями расширения PMM 9ххх - одна из модификаций 9010, 9010F, 9010/03Р, 9010/30Р с модулями расширения PMM 9030, PMM 9060, PMM 9180 - 1 к-т.;
-
- эксплуатационная документация 1 к-т.;
-
- методика поверки - 1 шт.
Основные метрологические и технические характеристики приемников и модулей расширения приведены в таблице 1.
Таблица 1
Наименование параметра (характеристики) |
Значение параметра (характеристики) | |||
Приемники | ||||
РММ 9010 |
РММ 9010F |
РММ 9010/03Р |
РММ 9010/30Р | |
Диапазон рабочих частот, Гц |
от 10 до 3Л07 |
от 10 до 3Л07 |
от 10 до 3Л08 |
от 10 до 3Л09 |
Пределы допускаемой погрешности измерений уровня напряжения гармонического колебания при соотношении сигнал/шум на входе приемника > 20 дБ, дБ |
± 1,0 |
± 1,0 (f* £ 9 кГц) ± 0,8 (f >9 кГц) |
± 1,0 |
± 1,0 (f£1 ГГц) ± 1,5 (f >1 ГГц) |
Средний уровень собственных шумов с включенным предусилителем и усредняющим (AV) детектором при ширине полосы пропускания, дБмкВ, не более:
|
минус 15 (f£150 кГц) минус 10 (f > 150 кГц) ** |
минус 30 (9 кГц £f£150 кГц) минус 14 (f > 150 кГц) ** |
минус 15 (9 кГц £f£150 кГц) минус 10 (150 кГц £ f £ 30 МГц) 4 (f > 30 МГц) | |
Максимальное значение измеряемого уровня напряжения гармонического колебания, дБмкВ, не менее |
137 | |||
Пределы допускаемой погрешности измерений частоты гармонического колебания:
|
± Г10"6 ** |
± Г10"6 ± 240"6 | ||
Ширина полосы пропускания фильтров по уровню Х относительно максимального значения, кГц:
|
1; 3; 10; 30; 100; 300 0,2; 9 |
1; 3; 10; 30; 100; 300; 1000 0,2; 9; 120; 1000 | ||
Диапазон рабочих частот встроенного генератора, Гц |
от 10 до 3Л07 | |||
Диапазон изменений уровня напряжения гармонического |
Наименование параметра (характеристики) |
Значение параметра (характеристики) | ||
напряжения встроенного генератора, дБмкВ |
от 60 до 90 | ||
Пределы допускаемой погрешности установки уровня напряжения гармонического напряжения встроенного генератора, дБ |
± 0,5 | ||
Масса, кг, не более |
4,95 | ||
Габаритные размеры (длина х ширина х высота) мм, не более |
335 х 235 х 105 | ||
МоДули расширения | |||
PMM 9030 |
PMM 9060 |
PMM 9180 | |
Диапазон рабочих частот, ГГц |
от 0,03 до 3 |
от 0,03 до 6 |
от 6 до 18 |
Пределы допускаемой погрешности измерений уровня напряжения гармонического колебания при соотношении сигнал/шум на входе приемника > 20 дБ, дБ |
± 2,0 | ||
Средний уровень собственных шумов приемника с подключенными модулями расширения с включенным предусилителем и усредняющим (AV) детектором при ширине полосы пропускания, дБмкВ, не более:
|
минус 20 (30 £ f £ 300 МГц) ** |
** минус 5 (30 £ f £ 300 МГц) |
минус 17 ** |
Максимальное значение измеряемого уровня напряжения гармонического колебания, дБмкВ, не менее |
137 | ||
Пределы допускаемой погрешности измерений частоты гармонического колебания |
± 240"6 | ||
Масса, кг, не более |
2,2 | ||
Габаритные размеры (длина х ширина х высота) мм, не более |
235 х 105 х 105 | ||
Время подготовки к работе, |
Наименование параметра (характеристики) |
Значение параметра (характеристики) |
минут, не более |
30 |
Время непрерывной работы, ч, не менее |
8 |
Напряжение питания постоянного тока, В |
от 10 до 15 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20° С, % атмосферное давление, кПа |
от 15 до 25 80 от 84 до 106,7 |
* где f - частота настройки приемника; ** - не нормируется.
