Номинальное значение

Напряжение междуфазное имф н, В

Напряжение фазное иф н, В

Ток фазы 1н, А

Мощность фазы

Рф ном, Вт Qф ном, вар

Мощность трёхфазной системы

P ном , Вт Q ном, вар N ном, вар

100

100/^3

1,0

100/^3

100^3

5,0

500/^3

500’^3

220-^3

220

1,0

220

660

5,0

1100

3300

Номинальное значение измеряемой частоты /ном = 50 Гц

Номинальное значение коэффициента мощности Кном = 1

Параметры электрической сети

№

Наименование

Обозначение

Сеть

3-х

Пров

Сеть

4-х

пров

Диапазон измерений

Пределы допускаемой основной приведённой погрешности, %

Примеч ание

1.1

Среднеквадратическое значение фазных напряжений, В

U_A, U_b, U_c

-

+

от 0,05 ифн до 1,3 11фн

± 0,2

1.2

Среднеквадратическое значение междуфазных напряжений, В

Uab, Ubc, UcA

+

+

от 0,05 имф н до 1,3 Цмфн

± 0,2

1.3

Среднеквадратическое значение фазных токов, А

Ia, Ib, Ic

+

+

от 0 до 1,3 1_н

± 0,2

1.4

Среднеквадратическое значение тока нейтрали, А

In

-

+

от 0 до 1,3 1_н

± 0,2

1.5

Активная мощность фазы, Вт

Pa, Pb, Pc

-

+

от 0 до 1,5 ифн* 1_н

±0,5

1)

1.6

Реактивная мощность фазы, вар

Oa, Qb, Qc

-

+

от 0 до 1,5 11фн * 1_н

±0,5

1)

1.7

Полная мощность фазы, Вт

Sa, S_b, S_c

-

+

от 0 до 1,5 U фн * 1_н

±0,5

1.8

Коэффициент мощности фазы

Kma, K_mb, Kmc

-

+

±(о-1)

±0,5

1.9

Активная мощность сети, Вт

P

+

+

от 0 до 2,5 11мф н * 1н

±0,5

1)

1.10

Реактивная мощность сети, вар

Q

+

+

от 0 до 2,5 11мф н * 1_н

±0,5

1)

1.11

Полная мощность сети, В’А

Se

+

+

от 0 до 2,5 11мф н * 1н

±0,5

1.12

Неактивная мощность сети, вар

N

+

+

от 0,05 до 2,5 11мф н * 1_н

±0,5

1.13

Коэффициент мощности сети

Кме

+

+

±(о-1)

±0,5

Параметры электрической сети (продолжение)

№

Наименование

Обозначение

Сеть

3-х

Пров

Сеть

4-х

пров

Диапазон измерений

Пределы допуск, основной приведённой погрешности у%

Примеч ание

1.14

Полная мощность искажений и гармоник сети, В ■ А

S_eN

+

+

от 0,05 до 1,5 11мфн* 1н

±0,5

К_и=30%

К ,=80%

1.15

Полная мощность гармоник сети, В-А

S_eH

+

+

от 0 до 0,5 11мф н * 1н

±0,5

К_и=30%

К!=80%

1.16

Коэффициент влияния гармоник

K_N

+

+

от 0,05 до 1

± 0,8

1.17

Частота сети

f

+

+

(43 - 57) Гц

± 0,03

Примечания

• 1) Измерение значений активной и реактивной мощностей выполняется со знаком. Знаки "+" или    характеризуют

режимы потребления или генерации относительно источника электрической энергии.

• 2) Положительная реактивная мощность соответствует индуктивной нагрузке при потреблении и емкостной при генерации, отрицательная - емкостной нагрузке при потреблении и индуктивной при генерации.

Параметры электрической сети по основной частоте

№

Наименование

Обозначение

Сеть

3-х

Пров

Сеть

4-х

пров

Диапазон измерений

Пределы допуск, основной приведённой

Приме чание

2.1

Среднеквадратическое значение фазных напряжений основной частоты, В

Uai, Ubi,

Uci

-

+

от 0,05 U ф н до 1,2 U ф н

± 0,2

2.2

Среднеквадратическое значение между фазных напряжений основной частоты, В

Uabi, Ubci, UcAl

+

+

от 0,05 имфн до 1,2 Имф н

± 0,2

2.3

Среднеквадратическое значение фазных токов основной частоты, В

Iai, Ibi, Ici

+

+

от 0 до 1,2 1_н

± 0,2

2.4

Активная мощность фазы основной частоты, Вт

Pa, Pb, Pc

-

+

от 0 до 1,5 ифн* 1_н

±0,5

1)

2.5

Реактивная мощность фазы основной частоты, вар

Oai, Qbi,

Cl .

-

+

от 0 до 1,5 Ифн* 1_н

±0,5

1)

2.6

Полная мощность фазы основной частоты, Вт

Sai, Sbi, Sci

-

+

от 0 до 1,5 11фн* 1_н

±0,5

2.7

Коэффициент мощности фазы по основной частоте

Kmai, Kmbi,

Kmci

-

+

±(о-1)

±0,5

2.8

Активная мощность сети по основной частоте, Вт

Pi

+

+

от 0 до 2,5 11мф н * 1н

±0,5

1)

2.9

Реактивная мощность сети по основной частоте, вар

Qi

+

+

от 0 до 2,5 11мф н * 1н

±0,5

1)

2.10

Полная мощность сети по основной частоте, В’А

S_el

+

+

от 0 до 2,5 11мф н * 1н

±0,5

2.11

Неактивная мощность сети по основной частоте, вар

Ni

+

+

от 0,05 до 2,5 11мф н * 1н

±0,5

2.12

Коэффициент мощности сети по основной частоте,

Кме1

+

+

±(о-1)

±0,5

1) см. Примечание к Таблице 2

Показатели качества электрической энергии

№

Наименование

Обозначение

Сеть

3-х

Пров

Сеть

4-х

пров

Диапазон измерений

Пределы допуск, основной погрешности у%- приведённой, Д-абсолютной

Примем ание

3.1

Среднеквадратическое значение напряжения прямой последовательности, В

Ui(i)

+

+

от 0,05 Имф и до 1,2 Имф и

±0,2 (у)

3.2

Среднеквадратическое значение напряжения обратной последовательности, В

и₂(1)

+

+

от 0,05 Имф и до 1,2 Имф и

±0,2 (у)

3.3

Среднеквадратическое значение напряжения нулевой последовательности, В

и₀(1)

-

+

от 0,05 Имф и до 1,2 Имф и

±0,2 (у)

3.4

Установившееся отклонение напряжения, %

5Uy

+

+

от -30 до +30

±0,2 (А)

3.5

Коэффициент несимметрии напряжений по обратной последовательности, %

K-2U

+

+

0 - 20

±0,2 (А)

3.6

Коэффициент несимметрии напряжений по нулевой последовательности. %

Кои

-

+

0 - 20

±0,2 (А)

3.7

Отклонение частоты, Гц

Af

+

+

±7

±0,02 (А)

Показатели качества электрической энергии (продолжение)

№

Наименование

Обозначение

Сеть

3-x

Пров

Сеть

4-х

пров

Диапазон измерений

Пределы допуск, основной абсолютной погрешности,

Л

Примеч ание

3.8

Длительность провала напряжения (канала и сети), с

At dip К- Atdip

+

+

0,02 - 60

±0,02 (А)

1)

3.9

Глубина провала напряжения (канала и сети), %

8Udi_PK,8Udi_p

+

+

0-100

±1,0 (А)

1)

3.10

Остаточное напряжение провала (канала и сети), В

UresK, U_res

+

+

от 0 до U_H

±1,0 (А)

1)

3.11

Длительность перенапряжения (канала и сети), с

At_SWK, At_sw

+

+

0,02 - 60

±0,02 (А)

1)

3.12

Коэффициент временного перенапряжения (канала и сети), отн етт

K-swi<- K_sw

+

+

1 - 1,35

±0,01 (А)

1)

3.13

Максимальное значение напряжения при перенапряжении (канала и сети), В

U_swk, U_sw

+

+

1,35 U_H

±1,0 (А)

1)

3.14

Длительность прерывания напряжения (канала и сети), с

AtintK₅Atint

+

+

от 0,02

±0,02 (А)

1)

Примечание - Напряжения каналов - фазные напряжения для 4-х проводной сети или междуфазные напряжения для 3-х проводной сети

4 Показатели качества электрической энергии ( гармонический анализ )

№

Наименование

Обознач ение

Диапазон измерений

Пределы допускаемой основной абсолютной

Приме чание

4.1

Среднеквадратическое значение напряжения гармонической подгруппы порядка h, В

^Usg, h

от 0 до

0,3 ин

± (0,05 + 0,03Ku(h))

1)

4,2

Коэффициент гармонической составляющей напряжения порядка h, %напряжения, В

^KU(h)

0 - 30

± (0,05 + 0,03Ku(h))

4.3

Суммарный коэффициент гармонических подгрупп напряжения, %

Ku

0 - 30

± (0,1+0,03К_и)

1), 2)

4.4

Среднеквадратическое значение тока гармонической подгруппы порядка h, А

^Isg, h

от 0 до

^0,3 1ном

± (0,1 + 0,03Ki(h))

1)

4.5

Коэффициент гармонической составляющей тока порядка h, %

^KI(h)

0 - 30

± (0,1 + 0,03KI(n))

4.6

Суммарный коэффициент гармонических подгрупп тока, %

Ki

0 - 80

± (0,1 + 0,03Ki(n))

1), 2)

Примечания

• 1) Наименование ПКЭ и выполнение измерений - в соответствии с ГОСТ Р 51317.4.30-2008 и ГОСТ Р 51317.4.7-2008.

• 2) Соответствует «Коэффициенту искажения синусоидальности» по ГОСТ 13109-97.

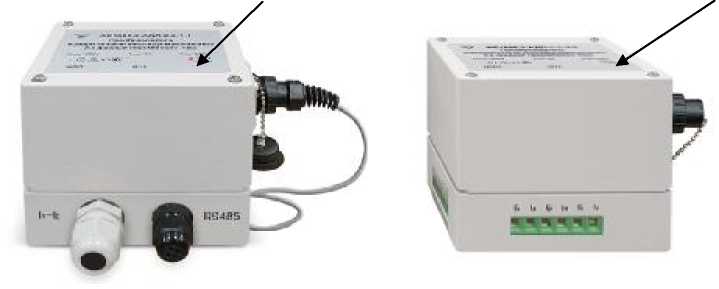

Параметры питания:

- ФЕ1888.2-АДП-Х-Х -1-Х

- ФЕ1888.2-АДП-Х-Х-2-Х

~220 В (_-15⁺¹⁰) %, частота (50 ± 3) Гц

=220 В (-15⁺¹⁰) %

=24 В ± 15 %

Потребляемая мощность, В •А, не более:

6

Габаритные размеры, мм, не более:

• - с коммутационным блоком типа А

• - с коммутационным блоком типа Б

140 х 123 х 158

140 х 123 х 100

Масса, кг, не более:

2,3

Средняя наработка на отказ, ч:

100000

Средний срок службы, лет:

15

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре 35 ^оС, %,

• - атмосферное давление, кПа

от - 30 до + 50 98;

от 84 до 106,7

Преобразователи по стойкости к воздействию внешних механических факторов соответствуют группе М6 ГОСТ 17516.1-90 со следующим расширением:

• - синусоидальная вибрация в диапазоне частот (0,5 -100) Гц с амплитудой ускорения 10 м/с²;

• - удары одиночного действия с пиковым ускорением 30 м/с² число ударов 80 - 120 в минуту

Преобразователи являются сейсмостойкими и обеспечивают работоспособность при землетрясении в 9 баллов при уровне установки над нулевой отметкой 20 м в соответствии с требованиями ГОСТ 17516.1-90

Преобразователи ФЕ1888.2-АДП удовлетворяют требованиям по электромагнитной совместимости, предъявляемым к группе исполнения IV по ГОСТ Р 50746-2000, критерий качества функционирования В

Уровень индустриальных радиопомех, создаваемых преобразователями не превышает значений, установленных для оборудования класса Б по ГОСТ Р 51318.22-2006
