Номер по Госреестру СИ: 49606-12
49606-12 Измерители постоянной времени релаксации
(Ф1849)
Назначение средства измерений:
Измерители постоянной времени релаксации Ф1849 (далее - измерители) предназначены для измерений постоянной времени релаксации объемного заряда углеводородного топлива или газового конденсата.

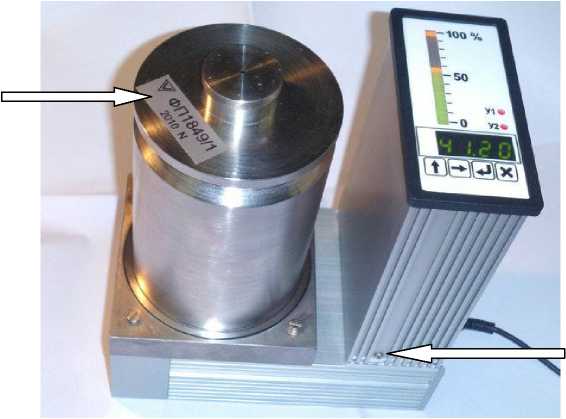

Внешний вид.
Измерители постоянной времени релаксации
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 18.04.2017
Номер записи - 138886
ID в реестре СИ - 361286
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ОАО "Приборостроительный завод "ВИБРАТОР"
Страна - РОССИЯ
Населенный пункт - г.Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители постоянной времени релаксации (Ф1849)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Приборостроительный завод "ВИБРАТОР"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24539-03 01.04.2008 |
Амперметры и вольтметры дискретно-аналоговые, Ф1761-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
24539-08 01.06.2013 |
Амперметры и вольтметры дискретно-аналоговые, Ф1761-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
2470-02 01.02.2007 |
Амперметры и вольтметры постоянного тока узкопрофильные, М1730М ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
24760-03 01.05.2008 |
Амперметры и вольтметры цифровые , Ф1762-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
24760-08 01.07.2013 |
Амперметры и вольтметры цифровые , Ф1762-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
24778-03 01.08.2013 |
Приборы одноканальные узкопрофильные, Ф1765-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
24836-03 01.05.2008 |
Приборы для измерения и контроля многоканальные, ТР1415 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
3 года | |
|
25512-03 01.09.2008 |
Приборы многоканальные узкопрофильные, Ф1766-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
25512-08 01.12.2013 |
Приборы многоканальные узкопрофильные, Ф1766-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
25621-03 01.10.2008 |
Приборы электронные узкопрофильные, Ф1764-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
25621-08 01.10.2013 |
Приборы электронные узкопрофильные, Ф1764-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
26618-04 01.04.2009 |
Регистраторы электронные многоканальные, Ф1770-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
28135-04 01.12.2009 |
Преобразователи измерительные напряжения переменного тока и силы переменного тока, ФЕ1870.1-АД (напряжения) и ФЕ1870.2-АД (силы) ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
28712-05 01.03.2010 |
Приборы одноканальные панельные, Ф1775-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
29715-05 01.08.2010 |
Регистраторы щитовые электронные многоканальные, Ф1771-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
31389-06 01.04.2011 |
Преобразователи измерительные, ФЕ1875-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
32835-06 01.11.2011 |
Вольтметры цифровые, Ф1767-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
34594-07 01.05.2012 |
Приборы щитовые электронные, Ф1790-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
34636-12 17.08.2017 |
Синхроноскопы, Э1550 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
6 лет |
|
36184-07 01.12.2012 |
Преобразователи-демультиплексоры измерительные, ФЕ1874-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
37272-08 01.04.2013 |
Мегомметры цифровые, ЦМ1628 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
1 год |
|
37468-08 12.03.2028 |
Амперметры и вольтметры узкопрофильные, Ф1830 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
37744-08 01.06.2013 |
Ваттметры узкопрофильные, Ц1734М ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
37745-08 01.06.2013 |
Частотомеры узкопрофильные, Ц1736М ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
37746-08 01.06.2013 |
Амперметры и вольтметры узкопрофильные переменного тока, Ц1730М ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
37747-08 01.06.2013 |
Мегаомметры узкопрофильные, М1733М ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
38492-08 01.09.2013 |
Приборы для измерений избыточного давления и разрежения воздуха, Ф1791 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
43479-09 14.10.2024 |
Преобразователи измерительные мощности трехфазных сетей, ФЕ1883-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
47228-11 15.07.2016 |
Преобразователи измерительные напряжения, силы тока и мощности трехфазных электрических сетей, ФЕ1892-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
49606-12 18.04.2017 |
Измерители постоянной времени релаксации, Ф1849 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
2 года |
|
49832-12 11.05.2017 |
Комплексы тахометрических устройств, К1807 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
51130-12 26.07.2022 |
Амперметры и вольтметры узкопрофильные, Ф1730 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
54515-13 26.06.2024 |
Преобразователи измерительные многофункциональные, ФЕ1888.2-АДП ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
5 лет |
|
58317-14 25.08.2019 |
Устройства диагностики роторных электрических машин, УДРМ1975 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ |
6 лет |
|
61440-15 01.09.2025 |
Мегаомметры цифровые, ЦМ1628.1 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
6479-04 01.03.2009 |
Амперметры и вольтметры, М1420, М1420.1 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
7662-02 01.10.2007 |
Вольтметры, амперметры и вольтметры, Ц1611 (вольтметры), Ц1611.1 (амперметры и вольтметры) ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
7662-07 01.12.2012 |
Вольтметры, амперметры и вольтметры, Ц1611 и Ц1611.2 (вольтметры), Ц1611.1 (амперметры и вольтметры) ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
7662-12 03.04.2027 |
Вольтметры, амперметры и вольтметры, Ц1611 и Ц1611.2 (вольтметры), Ц1611.1 (амперметры и вольтметры) ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
6 лет |
|
7794-02 01.10.2007 |
Амперметры и вольтметры, М 1611 и М1611.1 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
7794-07 01.12.2012 |
Амперметры и вольтметры, М1611, М1611.1, М1611.2 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
7794-12 03.04.2027 |
Амперметры и вольтметры, М1611, М1611.1, М1611.2 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
6 лет |
|
9937-02 01.04.2007 |
Амперметры и вольтметры оптоэлектронные, Ф1760 и Ф1760-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
9937-07 01.08.2012 |
Амперметры и вольтметры оптоэлектронные, Ф1760 и Ф1760-АД ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
63504-16 28.03.2021 |
Многофункциональные тахометрические комплексы, МТК ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
5 лет | |
|
63016-16 21.01.2021 |
Измерители сопротивления изоляции многоканальные, ИСИМ 1623 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
5 лет | |
|
61440-15 01.09.2020 |
Мегаомметры цифровые, ЦМ1628.1 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
56399-14 05.02.2019 |
Амперметры и вольтметры оптоэлектронные, ЭА 1603 и ЭВ 1603 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года | |
|
51130-12 11.09.2022 |
Амперметры и вольтметры узкопрофильные, Ф1730 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
35717-07 01.09.2012 |
Амперметры и вольтметры узкопрофильные постоянного тока, Ф1737 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
35072-07 01.07.2012 |
Амперметры и вольтметры узкопрофильные, Ф1730 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
34636-12 17.08.2022 |
Синхроноскопы, Э1550 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
6 лет |
|
34535-07 01.05.2012 |
Комплексы термометрические, ИПТ1622 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
22626-02 01.12.2012 |
Амперметры и вольтметры оптоэлектронные, ЭА 1603 и ЭВ 1603 ОАО "Приборостроительный завод "ВИБРАТОР" (РОССИЯ г.Санкт-Петербург) |
2 года |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Измерители постоянной времени релаксации (Ф1849)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители постоянной времени релаксации (Ф1849)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) измерителей состоит из программы «Proc». Программа «Proc» обеспечивает функционирование измерителя, его поверку и индикацию результатов измерений, а также позволяет проводить калибровку измерителя при помощи эквивалентов.
лист № 2 всего листов 3 Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного. обеспечения |
Номер версии (Иден-тификаци-онный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Основная программа |
Proc |
v.10.1 |
- |
- |
Защита ПО измерителей и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерителя в виде шильдика и на титульном листе руководства по эксплуатации и паспорта резиновым клише.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Измеритель постоянной времени релаксации Ф1849. Руководство по эксплуатации (3ПА.419.000 РЭ).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям постоянной времени релаксации Ф1849
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ТУ 4318-0232-05745097 Измеритель постоянной времени релаксации Ф1849. Технические условия.
Поверка
Поверкаосуществляется в соответствии с разделом 5 «Методика поверки» документа «Измеритель времени релаксации Ф1849. Руководство по эксплуатации (3ПА.419.000 РЭ)», утвержденным ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в декабре 2011 г.
лист № 3 всего листов 3 Основные средства поверки:
- измеритель иммитанса цифровой E7-22 (Регистрационный номер 24969-03) диапазон измерений электрической емкости от 0,5 пФ до 20 мФ, пределы допускаемой относительной погрешности измерений ± 0,6 %;
- терраомметр Е6-13А (Регистрационный номер 4649-80), диапазон измерений электрического сопротивления от 10 Ом до 100 ТОм, пределы допускаемой относительной погрешности измерений 2,5 %.
Изготовитель
Открытое акционерное общество «Приборостроительный завод «Вибратор» (ОАО «Приборостроительный завод «Вибратор»)194292, г. Санкт-Петербург, 2-ой Верхний пер. д. 5, литА.
Тел.: ( 812) 517-99-10, 517-99-16, факс.(812) 517-99-55, 590-95-80
www.vbrspb.ru , e-mail: kildiyarov@vibrator.spb.ru
Заявитель
ФГУП «ВНИИМ им. Д. И. Менделеева»190005, Санкт-Петербург, Московский пр., 19.
Тел: +7 812 251-7601, + 7 812 327-5835, Факс: +7 812 713-0114
е-mail: info@vniim.ru
Испытательный центр
ГЦИ СИ ФБУ «ГНМЦ Минобороны России»141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23, Факс: (495) 583-99-48
Конструктивно измеритель включает в себя измерительную ячейку и измерительное устройство с цифроаналоговым индикатором результатов измерения.
Измерительная ячейка представляет собой сосуд, содержащий два цилиндрические, переходящих в полусферические, электрода. В пространстве между электродами помещается проба испытуемого углеводородного топлива или газового конденсата.
Принцип действия измерителя основан на измерении времени спада напряжения на измерительной ячейке по закону e-t/T , где t- текущее время, т-интервал времени разряда напряжения на ячейки. Измерения осуществляются несколько раз с различными дополнительными емкостями. Коммутация дополнительных емкостей и циклов заряд-разряд измерительной ячейки осуществляется с помощью реле. Измеряемое напряжение подается на вход инструментального усилителя для масштабирования и далее на АЦП (аналоговый цифровой преобразователь). Микроконтроллер, по заданной программе, управляет реле, опрашивает выходы АЦП, контролирует значение напряжения на измерительной ячейке, измеряет длительность временных интервалов и представляет пересчитанные значения измеренной величины и другую информацию на устройство индикации. В энергонезависимой памяти микроконтроллера может быть сохранено до 10 измеренных значений времени релаксации.
Управление микроконтроллером осуществляется кнопками, находящимися на лицевой панели измерительного устройства.
Внешний вид измерителя приведен на рисунке 1.
Место нанесения знака об утверждении типа
Место пломбирования от несанкционированного доступа
Рисунок 1
Пломбирование измерителя от несанкционированного доступа осуществляется мастикой, закрывающей крепёжные винты корпуса. На мастику, которая находится в чашках, наносится печать ОТК.
Комплект поставки включает:
-
- измеритель постоянной времени релаксации Ф1849 - 1 шт.;
-
- паспорт (3ПА.419.000 ПС) - 1 шт.;
-
- руководство по эксплуатации (3ПА.419.000 РЭ) - 1шт.;
-
- руководство оператора (3ПА. 419.000 РО) - 1 шт.;
-
- эквиваленты - 1 комплект;
-
- упаковка - 1 комплект.
измерителей приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений времени релаксации, с |
от 0,1 до 35 |
|
Пределы допускаемой основной относительной погрешности измерений времени релаксации, % |
± 15 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой в пределах от 10 до 35 °С, %/10°С |
± 4,5 |
|
Напряжение питание от сети переменного тока частотой (50 ± 5) Гц, В |
220 ±15 |
|
Потребляемая мощность, В^А, не более |
6 |
|
Средняя наработка на отказ, ч, не менее |
18000 |
|
Срок службы, лет, не менее |
15 |
|
Габаритные размеры (длина х высота х глубина), мм, не более |
160х190х95 |
|
Масса, кг, не более |
6,0 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, % атмосферное давление, кПа (мм рт. ст.) |
от 10 до 35 до 80 от 84 до 106,7 (от 630 до 800) |
