Номер по Госреестру СИ: 54226-13
54226-13 Машины испытательные
(TIME YAW, TIME YEW, TIME YES)
Назначение средства измерений:
Машины испытательные TIME УА1^ TIME YEW, TIME YES предназначены для измерения силы и определения параметров прочности материалов и изделий при статическом сжатии.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Программное обеспечение
Многофункциональное встроенное программное обеспечение (ПО), позволяющее реализовывать различные способы проведения испытаний и автоматическую обработку данных и создание отчетов, устанавливается в РС-контроллер на предприятие изготовителе. Все машины испытательные TIME YAW, TIME YEW, TIME YES имеют одно общее встроенное метрологически значимое ПО, идентификационные данные которого приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
YAW |
WinYAW |
1.Х* |
FD50712B |
CRC 32 |
* - 1. - метрологически значимая часть ПО;
Х - метрологически не значимая часть ПО.
Доступ к метрологически значимому ПО возможен только изготовителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - A по МИ 3286-2010.
Для машин испытательных TIME YAW, TIME YEW поставляется внешнее ПО, которое не является метрологически значимым и предназначено только для удобства управления, задачи параметров испытаний и отображения результатов измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на лицевую панель машины методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Машины испытательные TIME YAW, TIME YEW, TIME YES. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным TIME YAW, TIME YEW, TIME YES-
1 Техническая документация изготовителя Beijing TIME High Technology Ltd. (КНР).
-
2 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
Поверка
Поверкаосуществляется по документу МП ТИнТ 94-2013 «Машины испытательные TIME YAW, TIME YEW, TIME YES. Методика поверки», утверждённому ГЦИ СИ «ТестИнТех» 26.02.2013 г.
Основные средства поверки:
-
- эталонные динамометры 2-го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %;
-
- секундомер по ТУ 25-1819.0021-90, диапазон (0 - 60) с, (0 - 60) мин., с ценой деления 0,2 с, погрешность не более ± 0,2 %;
-
- штангенциркуль ТТТТЦ-ТТ-250 по ГОСТ 166-89, ц.д. 0,02 мм.
Изготовитель
«Beijing TIME High Technology Ltd.», КНР.
28# Shangdi West Road, Haidian District, Beijing 100085, China
Тел: +86-10-62966795, Факс: +86-10-62985475
E-mail: exportsales@timegroup.com.cn
Заявитель
ООО «ТЕХИНТЕСТ НК»105082,Москва, ул. Фридриха Энгельса д.75, стр. 21, офис 605Б
Тел. (495)999-82-06 Факс (499)500-61-92; E-mail: info@techintest. ru
Испытательный центр
ООО «ТестИнТех».Принцип действия машин испытательных TIME YAW, TIME YEW, TIME YES основан на преобразовании датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке, который после преобразования в специальном PC-контроллере выводится в виде значения нагрузки на индикатор (электронный дисплей, монитор компьютера).
Машины испытательные TIME YAW, TIME YEW, TIME YES используют гидроэнергию масла для перемещения поршня в масляном цилиндре и создания нагрузки. Это позволяет проводить исследования разных металлических и неметаллических материалов высокой прочности и твердости при очень большой нагрузке. Система автоматического регулирования с обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров. Программное обеспечение дает возможность выстраивать способы проведения исследований и настраивать отчеты.
Машины испытательные TIME YAW, TIME YEW, TIME YES имеют ряд модификаций, отличающихся значением наибольшей предельной нагрузки и могут комплектоваться широким набором приспособлений и сменных элементов воздействия на объект испытаний.
-
- Машины испытательные TIME YAW с TIME YAW-300B; TIME YAW-2000D; TIME YAW-3000A; TIME YAW-5000F.
-
- Машины испытательные TIME YЕW выпускаются следующих модификаций: TIME YEW-2000D; TIME YEW-3000A.
-
- Машины испытательные TIME YЕS выпускаются в модификации TIME YES-2000C.

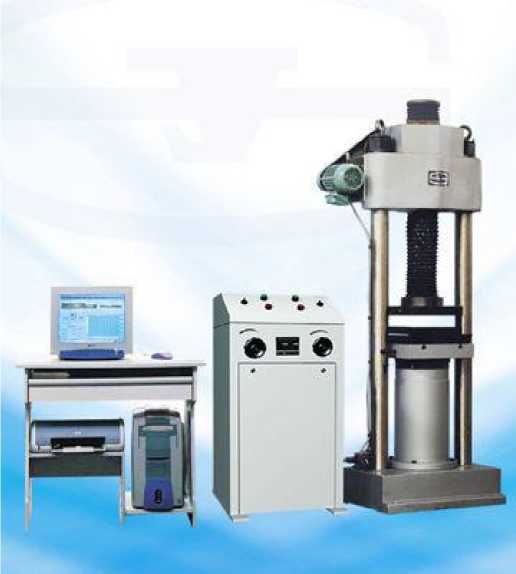

Машины испытательные TIME YAW являются машинами с компьютерным управлением. Общий вид машин испытательных TIME YAW представлен на рисунке 1.
Рисунок 1

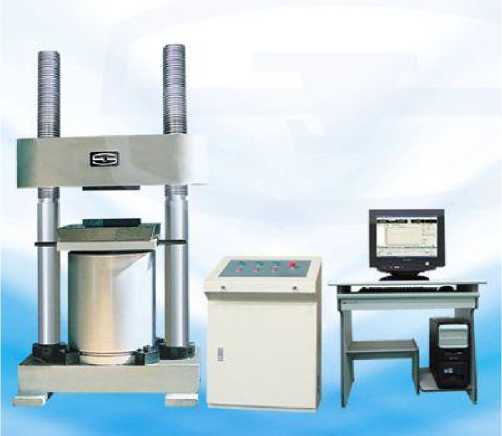

Машины испытательные TIME YEW являются машинами с ручным управлением и отображением информации на компьютере. Общий вид машин испытательных TIME YEW представлен на рисунке 2.
Рисунок 2

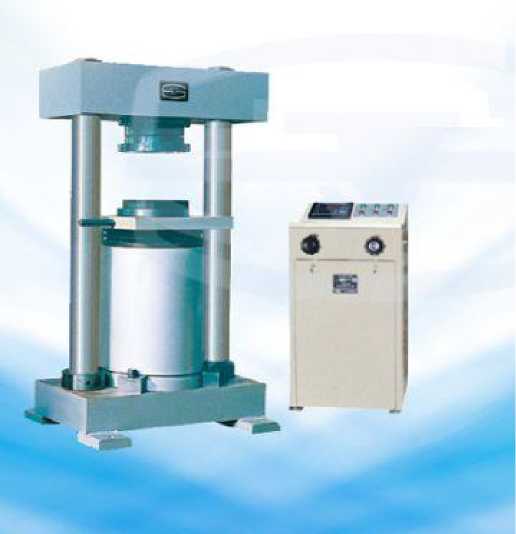

Машины испытательные TIME YES являются машинами с ручным управлением и отображением информации на электронном дисплее. Общий вид машин испытательных TIME YES
представлен на рисунке 3
Рисунок 3
Конструктивно машины испытательные TIME YAW, TIME YEW, TIME YES состоят из основания, нагружающего устройства и системы управления.
Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя (четырьмя) колоннами, гидроцилиндром и подвижной траверсой, на которой закреплён тензодатчик. Воздействие на испытуемый образец осуществляется за счет гидроцилиндра. В результате этого габаритные размеры пространства, в которые помещается испытуемый образец, не влияют на метрологические характеристики всей машины.
Система управления состоит из блока управления и (для TIME YAW, TIME YEW) компьютера.
Блок управления представляет собой отдельный модуль с органами управления и индикации.
РС-контроллер, осуществляющий взаимодействие оператора с машиной и вычислений измеряемых параметров, выполнен в виде платы и установлен у машин испытательных TIME YAW, TIME YEW внутри компьютера, а у машин испытательных TIME YES внутри блока электронного дисплея, расположенном на блоке управления.
Для исключения несанкционированного доступа, блок управления, блок электронного дисплея и компьютер пломбируются.
приведена в таблице 3. Таблица 3
Наименование |
Количество |
Примечание |
Машина, в том числе:
|
1 1 | |
Приспособление для испытания на изгиб |
1компл. | |
Приспособление для испытания на сжатие |
1 компл. | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
Компьютер |
1 |
Для TIME YAW, TIME YEW |
Программное обеспечение |
1 |
Для TIME YAW, TIME YEW |
Принтер |
1 |
Для TIME YAW, TIME YEW |
Тензометр |
1 | |
Инструменты |
1 компл. |
машин испытательных TIME YAW
приведены в таблице 2. Таблица 2
Наименование |
TIME YAW- |
TIME YAW- |
TIME YAW- |
TIME YAW- |
параметра |
2000D |
300B |
3000A |
5000F |
Наибольшая предельная нагрузка, кН |
2000 |
300 |
3000 |
5000 |
Пределы допускаемой относительной погрешности си-лоизмерителя, % |
± 1 |
± 1 |
± 1 |
± 1 |
Пределы допускаемой относительной погрешности измерений скорости перемещения гидроцилиндра, % |
± 1 |
± 1 |
± 1 |
± 1 |
Габаритные размеры, мм: | ||||
высота- |
2100 |
1409 |
3393 |
4045 |
ширина- |
650 |
540 |
1000 |
1400 |
длина- |
1050 |
540 |
1480 |
1200 |
Масса, кг |
3500 |
700 |
7000 |
12000 |
Напряжение питания, В |
380 +15% -5% | |||
Частота напряжения пита- |
50 ± 1 | |||
ния, Гц | ||||
Диапазон рабочих темпера- |
от 10 до 35 | |||
тур окружающей среды, °С | ||||
Относительная влажность, |
80 | |||
%, не более |
машин испытательных TIME YEW и TIME YES приведены в таблице 3.
Таблица 3
Наименование |
TIME YES- |
TIME YEW- |
TIME YEW- |
параметра |
2000C |
2000D |
3000A |
Наибольшая предельная нагрузка, кН |
2000 |
2000 |
3000 |
Пределы допускаемой относительной погрешности силоизмерителя, % |
±1 |
±1 |
±1 |
Габаритные размеры, мм: | |||
высота- |
2100 |
2100 |
3393 |
ширина- |
1050 |
1050 |
1000 |
длина- |
650 |
650 |
1480 |
Масса, кг |
2000 |
3500 |
7000 |
Напряжение питания, В |
380 +15% -5% | ||
Частота напряжения питания, Гц |
50 ± 1 | ||
Диапазон рабочих температур окружающей среды, °С |
от 10 до 35 | ||
Относительная влажность, %, не более |
80 |
