Номер по Госреестру СИ: 79186-20
79186-20 Толщиномеры покрытий
(TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600)
Назначение средства измерений:
Толщиномеры покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600 (далее - толщиномеры) предназначены для измерений толщины покрытий, как на магнитном, так и на немагнитном основании, без деформации исследуемого объекта.
Внешний вид.
Толщиномеры покрытий
Рисунок № 1
Внешний вид.
Толщиномеры покрытий
Рисунок № 2
Внешний вид.
Толщиномеры покрытий
Рисунок № 3
Внешний вид.
Толщиномеры покрытий
Рисунок № 4
Внешний вид.
Толщиномеры покрытий
Рисунок № 5
Внешний вид.
Толщиномеры покрытий
Рисунок № 6
Внешний вид.
Толщиномеры покрытий
Рисунок № 7
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями толщиномеров, а также для обработки и отображения результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
Наименование толщиномера |
TT210 |
TIME2510 |
TIME2500, TIME2501 |
TT260, TIME2511, TIME2600 |
Идентификационное наименование ПО |
ВПО | |||
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
1.0 |
1.1 |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600
Техническая документация «Beijing TIME High Technology Ltd.», Китай
Поверка
Поверкаосуществляется по документу МП-ТМС-021/20 «ГСИ. Толщиномеры покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600. Методика поверки», утвержденному ООО «ТМС РУС» 10.04.2020 г.
Основные средства поверки:
- Меры толщины покрытий МТ ( рег . № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Beijing TIME High Technology Ltd.», Китай
Адрес: No. 28 Shangdi West Road, Haidian District, Beijing, 100085, China
Телефон: +86-010-62966795
Web-сайт: http://www.tgindt.com/
E-mail: export@timegroup.com.cn
Заявитель
Общество с ограниченной ответственностью «ТЕХИНТЕСТ» (ООО «ТЕХИНТЕСТ») ИНН 7719823535
Адрес: 107023, г. Москва, переулок Семеновский, дом 15, этаж 8, помещение I, комнаты 5; 6
Телефон: +7 (499) 500-61-92, 649-21-11
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35) Web-сайт: www.tms-cs.ru
Е-mail: tuev@tuev-sued.ru
Принцип действия толщиномеров основан на магнитном и вихретоковом методах неразрушающего контроля.
Магнитный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитного сопротивления зависит от толщины немагнитного покрытия, расположенного между датчиком и подложкой из магнитного металла. В электронном блоке толщиномера по измеренному значению магнитного сопротивления рассчитывается толщины немагнитного покрытия.
Вихретоковый метод заключается в создании в катушках вихревого токового преобразователя (ВТП) электромагнитного поля и возбуждении вихретоковых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки преобразователя, наводя в них электродвижущую силу (ЭДС). По измеренному напряжению на зажимах катушки электронный блок толщиномеров рассчитывает толщину непроводящего покрытия.
Конструктивно толщиномеры покрытий состоят из электронного блока и преобразователя. Управление толщиномерами производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее.
Толщиномеры выпускаются в 7 модификациях: TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600. Каждая, из которых отличается по внешнему виду, количеством кнопок управления, диапазонами измерений, дискретностью индикации, габаритными размерами и массой.
Диапазон измерений толщиномеров TT260 и TIME2600 зависит от типа подключаемых к ним преобразователей, изготовленных «Beijing TIME High Technology Ltd.», Китай и перечисленных в таблице 4.
Знак ® в наименовании толщиномеров TIME2510, TIME2500, TIME2501, TIME2511, TIME2600 обозначает регистрацию товарного знака «TIME» и не учитывается при обозначении модификаций.
Внешний вид толщиномеров покрытий представлен на рисунках 1-7.

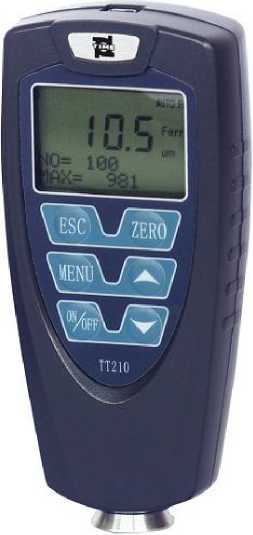

Рисунок 1 - Внешний вид толщиномеров покрытий TT210

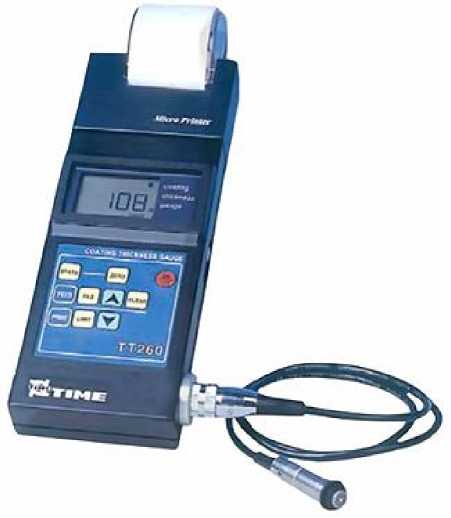

Рисунок 2 - Внешний вид толщиномеров покрытий
TT260

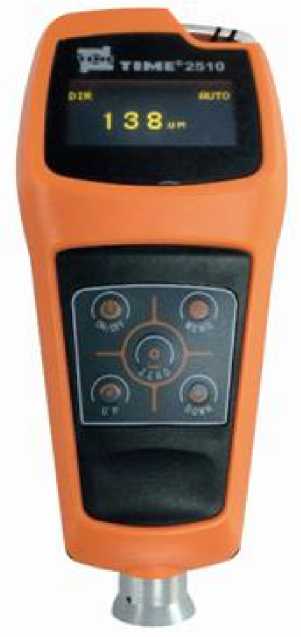

Рисунок 3 - Внешний вид толщиномеров
покрытий TIME2510

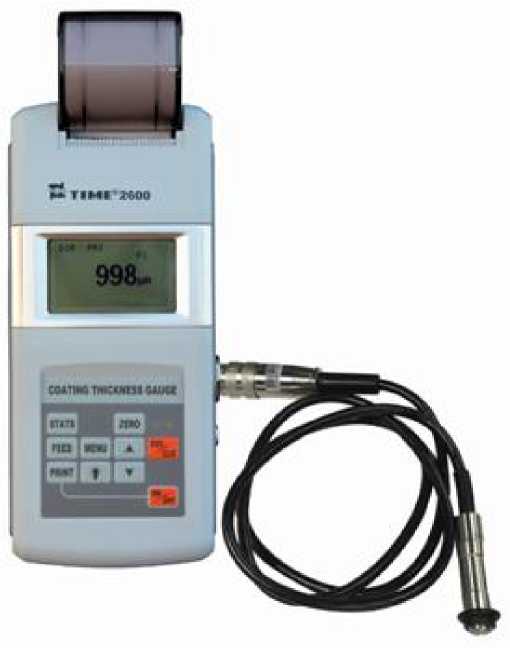

Рисунок 4 - Внешний вид толщиномеров покрытий
TIME2600

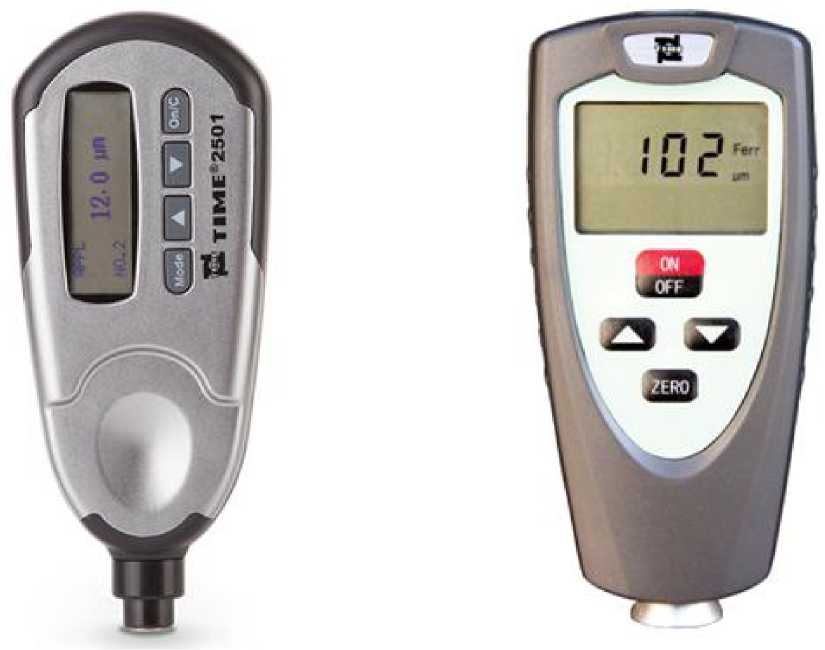

Рисунок 5 - Внешний вид толщиномеров Рисунок 6 - Внешний вид толщиномеров покрытий покрытий TIME2501 TIME2511

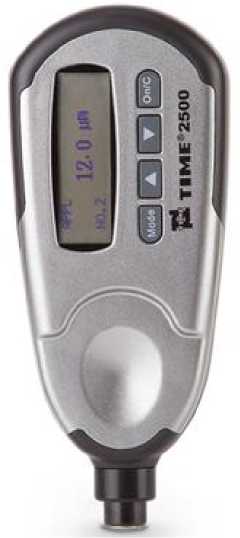

Рисунок 7 - Внешний вид толщиномеров покрытий TIME2500
Для ограничения доступа к определенным частям в целях несанкционированной настройки и вмешательства производится пломбирование на боковых сторонах толщиномеров.
Схема пломбировки от несанкционированного доступа приведена на рисунке 8.

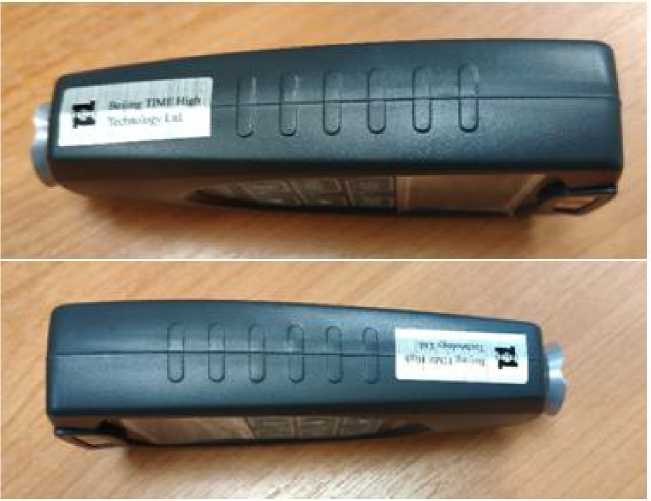

Рисунок 8 - Схема пломбировки от несанкционированного доступа
Таблица 6 -
Наименование |
Обозначение |
TT210, TIME2510 |
TT260, TIME2600 |
TIME2500, TIME2501 |
TIME2511 |
Электронный блок со встроенным преобразователем |
1 шт. |
i 1 1 шт. |
1 шт. |
1 шт. | |
Выносной преобразователь |
- |
1 2 1 шт. |
- |
- | |
Подложка (основание) |
2 шт. |
1 шт. |
1 шт. |
1 шт. | |
Образцы толщины |
5 шт. |
5 шт. |
1 шт. |
- | |
Батарея типа ААА |
2 шт. |
- |
- |
2 шт. | |
Зарядное устройство |
- |
1 шт. |
- |
- | |
Принтер |
TA2303 |
1 шт. |
TA2303 |
- | |
Кабель для связи с принтером |
1 3 1 шт. |
1 3 1 шт. |
1 3 1 шт. |
- | |
ПО для связи с принтером |
1 3 1 шт. |
1 3 1 шт. |
- |
- | |
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. | |
Методика поверки |
МП-ТМС-021/20 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Примечание:
|
Таблица 2 - Метрологические характеристики толщиномеров покрытий TT210, TIME2510, TIME2500, TIME2501
Наименование характеристики |
Значение | |||
TT210 |
TIME2510 |
TIME2500 |
TIME2501 | |
Диапазон измерений толщины покрытий, мкм |
от 15 до 1250 | |||
Пределы допускаемой абсолютной погрешности измерений толщи- |
± (0,03-Н + 1) |
± (0,03-Н+1,5) |
± (0,03-Н+1) |
± (0,03-Н+1,5) |
ны покрытий, мкм |
где H - измеренное значение толщины покрытия, мкм | |||
Принцип работы |
магнитный / вихретоковый |
магнитный |
вихретоковый |
Таблица 3 - Метрологические характеристики толщиномера покрытий TIME2511
Наименование характеристики |
Значение |
Диапазон измерений толщины покрытий, мкм |
от 15 до 1250 |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм, при установленной дискретности: |
± (0,03-Н+1) |
- 1 мкм | |
- 5 мкм |
± (0,03-Н+5) |
- 10 мкм |
± (0,03-Н+10) |
где H - измеренное значение толщины покрытия, мкм | |
Принцип работы |
магнитный |
Таблица 4 - Метрологические характеристики толщиномеров покрытий TT260, TIME2600
Наименование характе |
ристики |
Значение |
Диапазон измерений толщины покрытий, мкм |
Наименование преобразователя |
TT260 TIME2600 |
F400 |
от 15 до 400 | |
F1 |
от 15 до 1250 | |
F10 |
от 15 до 10000 | |
N1 |
от 15 до 1250 | |
CN02 |
от 15 до 200 | |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
F400, F1, CN02 |
±(0,03-Н+1) |
F10 |
±(0,03-Н+10) | |
N1 |
±(0,03-Н+1,5) | |
где H - измеренное значение толщины покрытия, мкм | ||
Принцип работы |
магнитный / вихретоковый |
Таблица 5 - Технические характеристики толщиномеров покрытий TT210, TIME2510, TIME2500, TIME2501
Наименование характеристики |
TT210 |
TIME2510 |
TIME2500 |
TIME2501 |
TIME2511 |
TT260 |
TIME2600 |
Дискретность индикации, мкм |
0,1/1 |
1/5/10 |
0,1/1/10 | ||||
Диапазон рабочих температур, °С |
от 0 до +40 | ||||||
Габаритные размеры (ДхШхВ), мм, не более |
125х62х35 |
145х65х42 |
150х65х30 |
120х60х30 |
280х95х53 |
245х95х50 | |
Масса, г, не более |
132 |
150 |
132 |
135 |
100 |
600 |
530 |
