Номер по Госреестру СИ: 54019-13
54019-13 Дозаторы весовые непрерывного действия шнековые
(W-D-RFS)
Назначение средства измерений:
Дозаторы весовые непрерывного действия шнековые W-D-RFS (далее — дозаторы), предназначены для непрерывного дозирования мелкодисперсных сыпучих материалов и смесей.
Внешний вид.
Дозаторы весовые непрерывного действия шнековые
Рисунок № 1
Внешний вид.
Дозаторы весовые непрерывного действия шнековые
Рисунок № 2
Внешний вид.
Дозаторы весовые непрерывного действия шнековые
Рисунок № 3
Внешний вид.
Дозаторы весовые непрерывного действия шнековые
Рисунок № 4
Внешний вид.
Дозаторы весовые непрерывного действия шнековые
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.06.2018
Номер записи - 144024
ID в реестре СИ - 366424
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "KUKLA Waagenfabrik GmbH & Co. KG"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№657 от 2013.06.27 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 54014-54018-13, 25104-13, 54019-54024-13, 24116-13)
№532 от 2018.03.23 О переоформлении свидетельства об утверждении типа средства измерений № 54019 "Приемники измерительные R&S ЕМ100" и внесении изменений в описание типа
№2705 от 2018.12.20 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Дозаторы весовые непрерывного действия шнековые (W-D-RFS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KUKLA Waagenfabrik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54019-13 28.06.2018 |
Дозаторы весовые непрерывного действия шнековые, W-D-RFS Фирма "KUKLA Waagenfabrik GmbH & Co. KG" (АВСТРИЯ ) |
ОТ |
1 год |
|
54020-13 28.06.2018 |
Дозаторы весовые непрерывного действия, E-DBW-A, E-DBW-H Фирма "KUKLA Waagenfabrik GmbH & Co. KG" (АВСТРИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Дозаторы весовые непрерывного действия шнековые (W-D-RFS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дозаторы весовые непрерывного действия шнековые (W-D-RFS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
2996 | 2996 |
Программное обеспечение
Программное обеспечение (ПО) дозаторов является встроенным, используется в стационарной (закрепленной) аппаратной части весоизмерительного прибора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации используется пломбируемый переключатель, расположенный на печатной плате прибора.
Идентификационные данные ПО (номер версии ПО) отображаются при включении прибора (Таблица 1).Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные ПО указаны в таблице 1
Таблица 1— Идентификационные данные ПО (микропрограммы)
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
- |
С3.4х1} |
- |
- |
|
Примечание: 1) «х» принимает значения от 1 до 9, относится к части ПО, не оказывающей влияние на метрологические характеристики дозаторов | ||||
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку дозаторов заводским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в разделе 2 «Управление» документа «Дозаторы весовые непрерывного действия шнековые W-D-RFS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам весовым непрерывного действия шнековым W-D-RFS
-
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
-
2. Техническая документация фирмы «KUKLA Waagenfabrik GmbH & Co KG».
Поверка
Поверкаосуществляется по документу МП 54019-13 «ГСИ. Дозаторы весовые непрерывного действия шнековые W-D-RFS. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2012 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Указания по программному обеспечению» документа «Дозатор весовой непрерывного действия шнековый W-D-RFS. Руководство по эксплуатации».
Основные средства поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008 (весы для статического взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов допускаемой погрешности дозаторов.
Изготовитель
фирма «KUKLA Waagenfabrik GmbH & Co KG», Австрия.адрес: Stefan-Fadinger-Strasse 1-11, A-4840 Vocklabruck
Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39
www.kukla.co.at; e-mail: office@kukla.co.at
Заявитель
Компания «PROMTECH technical consulting GmbH»Юридический адрес: Erdbergstraee 52-60/3/Top 11, 1030 Vienna, Австрия Фактический адрес: Erdbergstraee 52-60/3/Top 11, 1030 Vienna, Австрия Тел.: +43 1 8900 287-0, факс: +43 1 8900 287-82 www.promtechgroup.com; e-mail: moscow@promtechgroup.com
Изготовитель фирма «KUKLA Waagenfabrik GmbH & Co KG», Австрия.
адрес: Stefan-Fadinger-Strasse 1-11, A-4840 Vocklabruck
Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39
www.kukla.co.at; e-mail: office@kukla.co.at
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
www.vniims.ru
Конструктивно дозаторы состоят из грузоприемного устройства (далее — ГПУ) и блока управления.
ГПУ представляет собой трубу, в которую вмонтирован шнек, опирающуюся на один или два весоизмерительных тензорезисторных датчика (далее — датчик). Вращение шнека обеспечивается мотор-редуктором, оснащенным датчиком числа оборотов в единицу времени (далее — датчик оборотов).
Блок управления включает в себя весоизмерительный прибор DWC-5C, частотный преобразователь, устройства коммутации и управления.
Общий вид дозаторов приведен на рисунке 1.

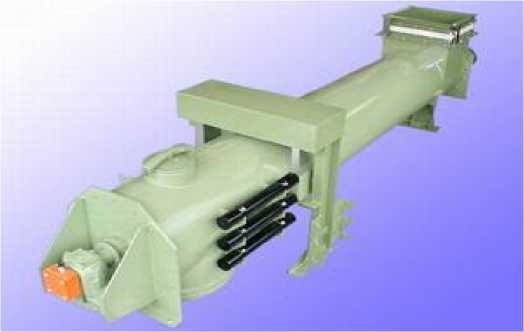

ГПУ дозатора

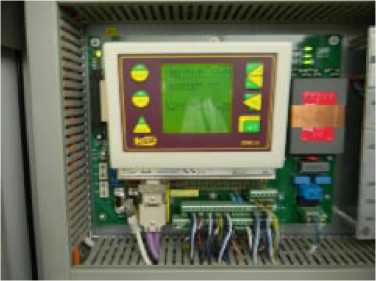

Весоизмерительный прибор DWC-5C
Рисунок 1 — Внешний вид дозаторов
Принцип действия дозаторов заключается в следующем: при движении дозируемого продукта по трубе весоизмерительный тензорезисторный датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком оборотов формируется электрический сигнал, пропорциональный скорости движения продукта по трубе. Эти электрические сигналы поступают в весоизмерительный прибор, в котором происходит преобразование сигналов в цифровой вид с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости вращения шнека в зависимости от значения текущей производительности.
В дозаторах используются датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-07) и датчики весоизмерительные тензорезисторные HLC (Госреестр № 21177-07).
Обозначение модификаций дозаторов имеет следующий вид:
W-D-RFS -[1], где
[1] — Диаметр шнека, мм: 160, 220, 320, 420, 500 или 630.
В зависимости от характеристик технологической линии , для использования в которой предназначен дозатор, ГПУ оснащается формирующей воронкой, регулируемым шибером-задвижкой, отсекающей заслонкой, ленточным, вибрационным или шнековым питателем.
Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного прибора.
Пломбировке от несанкционированного доступа подвергается переключатель режимов работы (настройки) дозатора после настройки, поверки и ввода в эксплуатацию дозатора. Схема пломбировки приведена на рисунке 2.
Переключатель режимов работы ( настройки )
Опломбированный кожух, защищаю щий переключатель режимов работы (настройки)
Рисунок 2 — Схема пломбировки от несанкционированного доступа
-
1) Дозатор в сборе .............................................................................................................1 шт.
-
2) Документ «Дозаторы весовые непрерывного действия шнековые W-D-RFS.
Руководство по установке и обслуживанию».............................................................................1 экз.
-
3) Документ «Дозатор весовой непрерывного действия шнековый W-D-RFS.
Руководство по эксплуатации»....................................................................................................1 экз.
-
4) Документ «ГСИ. Дозаторы автоматические весовые непрерывного действия
шнековые W-D-RFS. Методика поверки»..................................................................................1 экз.
Таблица 2 — Основные метрологические характеристики
|
Наибольший предел производительности (НПП), т/ч |
1,0; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 80,0; 100,0; 150,0; 200,0; 250,0 |
|
Наименьший предел производительности (НмПП=0,ШПП), т/ч |
0,10; 0,25; 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0; 15,0; 20,0; 25,0 |
|
Наименьшее значение дозы продукта, при котором устанавливаются требования к погрешности (НмЗД), т |
НмЗД = 0,02<НПП4ч |
|
Пределы допускаемой относительной погрешности (%) измерений массы дозы, не меньшей НмЗД в рабочих условиях применения. |
±2,5; ±3,0; ± 4,0; ±5,0; ±6,0 |
|
Примечание — значения пределов допускаемой погрешности для конкретного образца дозатора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств материала, подлежащего дозированию. Вид дозируемого материала указывается на маркировочной табличке дозатора. | |
Таблица 3 — Основные параметры ГПУ дозаторов
|
Наименование параметра |
Значение | ||
|
Диаметр шнека, мм |
160 220 |
320 420 |
500 630 |
|
Расстояние между осями симметрии окна загрузки и окна выгрузки, мм |
1500-4000 |
2000 -7000 | |
|
Габаритные размеры ГПУ, мм, не более Длина Ширина / Высота |
2200-4700 1000 |
3000-8000 1500 |
3000-8000 2000 |
|
Масса, кг, не более |
800 |
2000 |
3000 |
Условия эксплуатации:
Температура окружающего воздуха, °С:
-
- для ГПУ .............................................................................................
от минус 30 до плюс 40
от минус 10 до плюс 40
-
- для блока управления.......................................................................
Относительная влажность при 35°С, не более, % .........................................................................90
Атмосферное давление, кПа............................................................................................. от 87 до 106
Параметры электрического питания от трехфазной сети переменного тока:
-
- фазное напряжение, В ..............................................................................................220±10%
-
- частота, Гц ...................................................................................................................50±2%
