Номер по Госреестру СИ: 54016-13
54016-13 Датчики весоизмерительные тензорезисторные
(S)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные S (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным S
-
1 ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;
-
3 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;
-
4 Техническая документация фирмы-изготовителя «Deasar Sensors Ou», Эстония.
Поверка
Поверкаосуществляется по Приложению В «Методика поверки» ГОСТ Р 8.726-2010. Основные средства поверки - рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005), гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009.
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «Ингрия» (ООО «Торговый Дом «Ингрия»), адрес: Россия, 195273, г. Санкт-Петербург, Пискаревский проспект, д.63, лит. А, оф.103Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ »)
Адрес: 630004, Новосибирск, 4 пр. Димитрова, 4,
тел. (3832) 10-08-14, факс (3832) 10-13-60 , e-mail: director@sniim.nsk.ru
Датчики состоят из упругого элемента S-образной формы, тензорезисторов, соединенных по мостовой схеме, присоединительных элементов и устройств термокомпенсации и нормирования. В верхней и нижней части упругого элемента расположены резьбовые отверстия для силопередающих проушин. Место наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования загерметизированы.
Принцип действия датчиков основан на преобразовании воздействующего на него усилия в его деформацию сдвига упругого элемента и преобразовании этой деформации с помощью тензорезисторов в аналоговый электрический сигнал, пропорциональный этому усилию.
Датчики выпускаются в двух модификациях: S5 и S8, отличающихся числом поверочных интервалов, максимальной нагрузкой, габаритными размерами, массой.

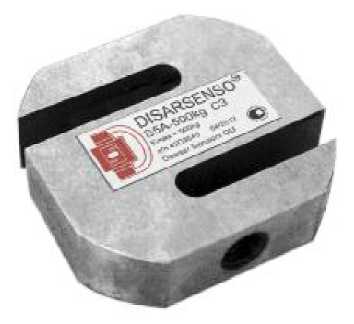

Рис. 1 Общий вид датчика S5
Рис. 2
S^DISARSENSO*
IE] ' S3A-2-. СЭ
, ’emu»
*==“'/ ; fji .MS 1"Т7
Dm» Sonora C*J

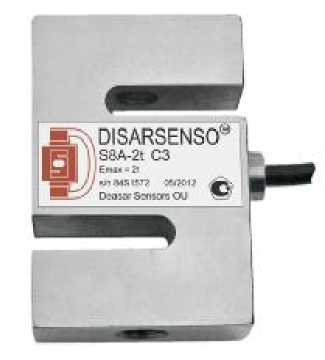

Общий вид датчика S8/S8F
Датчики имеют следующее обозначение:
SX Х - ХХ ХХ
| класс точности С2/С3 | |||
максимальная нагрузка, кг (т) | |||
А - исполнение из конструкционной стали S - исполнение из нержавеющей стали | |||
обозначение модификации S5 или S8/S8F |
Лист № 2
Всего листов 4
Таблица 1 датчиков
Класс точности в соответствии с ГОСТ Р 8.726-2010 |
C |
Число поверочных интервалов (n) |
2000; 3000 |
Доля от пределов допускаемой погрешности (Plc) |
0,7 |
Номинальный относительный выходной сигнал, мВ/В |
S5: 2,0 ± 0,003 (20кг-7,5т) 1,8 ± 0,002 (10т) S8: 2,0 ± 0,003 S8F: 3,0 ± 0,003 |
Минимальный поверочный интервал датчика (v min) |
Emax/3500 |
Минимальная статическая нагрузка (Emin), кг |
0 |
Входное сопротивление, Ом |
400±20 |
Выходное сопротивление, Ом |
352±3 |
Напряжение питания, В |
от 10 до 15 |
Предел допустимой нагрузки (Elim), % от Emax |
120 |
Предельные значения температуры, °С |
от -10 до +40 |
Обозначение по влажности |
СН |
Среднее время наработки на отказ |
20000 ч |
Кабель S5: диаметр: 5 мм (20^1000 кг, 10 т); 6 мм (1,2^7,5 т) длина: 2,6 м (20^1000 кг); 3 м (1,2^10 т) S8/S8F: диаметр: 5 мм, длина: 5 м |
Пределы допускаемой погрешности приведены в таблице 2 Таблица 2
Нагрузка, m |
Пределы допускаемой погрешности (mpe) |
0 < m < 500 v |
Plc -0,5 v |
500 v < m < 2000 v |
Plc -1,0 v |
2000 v < m < 10000 v |
Plc -1,5 v |
Габаритные размеры и масса датчиков приведены в таблице 3 Таблица 3
Обозначение модификации |
Максимальная нагрузка (Emax) |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | |||
S5 |
20; 30; 50; 75;100; 150 кг |
70 |
12 |
64 |
1,9 |
200; 250; 300;500 кг |
70 |
20 |
64 |
2,1 | |
700;1000 кг |
70 |
25 |
64 |
2,3 | |
1,2; 1,5; 2; 2,5; 3; 5 т |
90 |
32 |
90 |
3,4 | |
7,5 т |
90 |
40 |
90 |
3,6 | |
10 т |
110 |
50 |
110 |
6,4 | |
S8/S8F |
100; 150; 200; 250; 300; 500; 750 кг |
51 |
20 |
77 |
2,8 |
1000 кг |
51 |
26 |
77 |
3,0 | |
1,2; 1,5; 2; 3; 5 т |
77 |
32 |
101 |
3,8 |
